Ремонт и регулировка карбюратора лодочного мотора

Настройка карбюратора Yamaha

Модератор: dqdmitry

Настройка карбюратора Yamaha

dqdmitry » 24 май 2014, 18:49

По материалам журнала «КиЯ» 2 (206) 2007

Общие сведения Для того чтобы добиться мягкого холостого хода и быстрого отзыва на повороты рукоятки газа, необходимо правильно настроить карбюратор и синхронизировать его с системой зажигания. Настройки топливной системы заключаются в настройках винта качества смеси, холостого хода, рычага привода (угловой формы), системы управления дроссельной заслонкой (система запуска) и троса дроссельной заслонки. Все регулировки, независимо от модели двухтактного мотора, необходимо выполнять в тех случаях, когда карбюратор подвергался ремонту либо был снят, а также когда от карбюратора были отсоединены тросы управления. Настройка винта качества смеси позволяет достичь оптимального соотношения топливно-воздушной смеси для эффективной работы мотора и его легкого запуска.

Подбор качества смеси Для настройки используйте отвертку. Завинтите винт по часовой стрелке, соблюдая осторожность, чтобы не повредить резьбу. Закручивать надо аккуратно, до легкого упора. В настоящее время существуют для различных моделей моторов спецификации, в соответствии с которыми и надо настраивать винт качества (табл. 1).

Подготовьте мотор для работ по настройке: опустите дейдвуд в воду (либо в бочку, либо, если лодка находится на воде, установите мотор в рабочее положение). Заведите его и дайте ему поработать на низких оборотах около 10 мин., до тех пор, пока он не прогреется до рабочей температуры. После того как мотор прогреется, быстро прибавьте газ до режима средних оборотов и посмотрите, насколько быстро мотор откликнется на это действие. Сбросьте газ и повторите операцию. Если мотор увеличивает обороты медленно или с задержкой, то необходимо подбирать винтом качество смеси. При повороте винта качества смеси по часовой стрелке (вправо) смесь обедняется, при повороте винта против часовой стрелки происходит обогащение смеси. Регулировку надо продолжить (повторить), если при повороте рукоятки газа о или ответная реакция мотора на увеличение газа вызывает сомнение. Повороты винта должны быть небольшими, примерно на 1/8 оборота, и каждый раз необходимо проверять реакцию мотора на увеличение газа. На моторах, где установлено два или три карбюратора, надо настроить все карбюраторы в соответствии с приведенными рекомендациями. Винты качества смеси на всех карбюраторах должны находиться в положениях, соответствующих данным табл.1. При работах на включенном моторе следует соблюдать осторожность. Не забывайте о системе охлаждения, так как если нарушится охлаждение мотора, то возможны поломки или его некачественная настройка.

Настройка холостого хода Помните, что, только правильно установив качество смеси, имеет смысл настраивать режим холостого хода. Установите тахометр, присоединив его датчик к одному из свечных проводов (колпачков), следуя инструкции производителя тахометра. Прогрейте мотор в течение 10 мин. до рабочей температуры. Проверьте положение рычагов газа и механизма магнето (зажигания). Поставьте рукоятку газа в режим холостого хода. Для правильной установки холостого хода следуйте рекомендациям табл. 2.

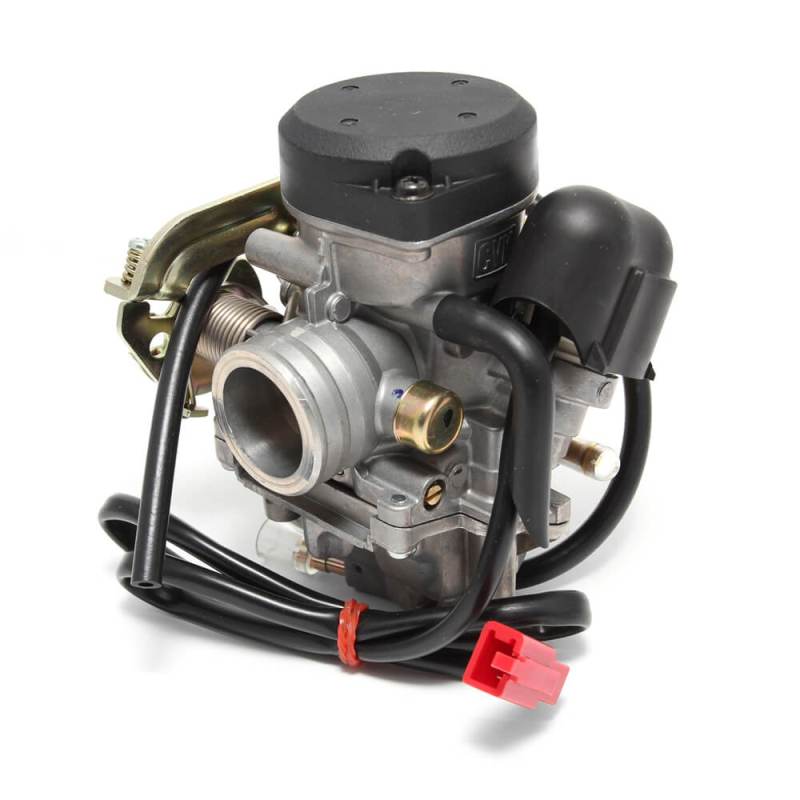

Как отрегулировать карбюратор на скутере

Зная, как отрегулировать карбюратор на скутере, можно избавиться от многих проблем, сделать так, чтобы транспортное средство заводилось сразу, работало ровно и не подводило в жару или холодную погоду. Для этого карбюратор в зависимости от модели имеет либо только иглу, либо специальные регулировочные винты.

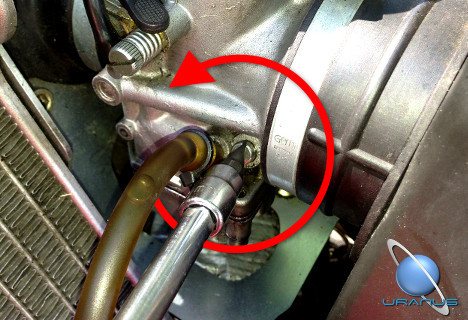

Настройка карбюратора на скутере, если регулировочные винты есть, происходит следующим образом: при вращении винта по часовой стрелке смесь обогащается, против часовой стрелки, соответственно, обедняется.

Проводить процедуру нужно в следующем порядке:

Настраивать нужно только на хорошо прогретом двигателе, поэтому нужно дать ему поработать минут 10-15, после этого можно заглушить.Далее, регулировочный винт крутят до упора вправо.После можно открутить его влево на 1,5 оборота. Это действие повторите еще раз.Регулировка карбюратора на этом не заканчивается. Нужно повернуть винт на 1/3 оборота, но перед этим запустить двигатель. Подождите несколько минут и посмотрите, как работает силовой агрегат.Если происходит повышение оборотов, винт крутят на ¼ , делать это надо против часовой стрелки. Ждите еще несколько минут, наблюдая, как работает двигатель.Если обороты не падают, нужно повторить предыдущее действие. Каждый раз нужно давать поработать мотору не менее двух минут, наблюдая за его поведением.В идеале мотор должен работать ровно уже после того, как вы открутите винт на 1,5 или 2 оборота. Однако если качество смеси плохое или и детали двигателя изношены, требуются дополнительные подстройки.Если двигатель глохнет на холодную, то обороты нужно, наоборот, увеличить, также проверить качество смеси и изменить его, при этом стоит заметить, что регулировка карбюраторов происходит в принципе одинаково как на китайском скутере, так и на японском.

Учитывать нужно и мелочи, которые могут стоять на каких-то моделях скутера, а на каких-то отсутствовать. Например, перед тем как регулировать карбюратор, нужно проверить состояние топливного фильтра. Если он сильно загрязнен, рекомендуется его заменить, так как, даже если карбюратор будет новым и хорошо настроенным, забитый фильтр помешает прохождению смеси в правильной пропорции.

Re: Настройка карбюратора ПЛМ 2Т

05 фев 2013, 12:41

Олег, в обобщённой теме можно дать лиш общие краткие принципы. Разбирать тут конструктив и тонкости всех моделей не получится, вернее получится каша. По теме: карбы на ПЛМ до 30л.с 2т. точно, имеют достаточно примитивную кострукцию. Настройка сводится двумя винтами, винт качества смеси, им регулируется подача бензина в проходящий в мотор поток воздуха. И винт регулирующий частоту оборотов на Х.Х он упирается в рычаг дроссельной заслонки и приоткрывает слегка её.

Регулировка производится за несколько раз. Первоначально задаётся базовое положение регулировочных винтов. Винт качества выворачивается от упора обычно на 1,5-2,5об. а винт оборотов приоткрывает дроссельную заслонку приб. на 0,5мм. Далее заводим прогреваем мотор и добиваемся (регулируя винтом оборотов) устойчивую работу движка на минимальных оборотах Х.Х Далее резко прогазовываем мотор (опредилляем его отклик на подачу смеси) и начинаем постепенно заварачивать винт качества уменьшая подачу топлива тем самым обедняя смесь. Когда смесь будет очень бедной начнёт появляться провал при резком добавлении газа. При постепенном обеднении смеси так же начнут и обороты Х.Х снижаться. Их так же необходимо подправлять. Далее, добившись провала необходимо на четверть оборота обогатить смесь добившись отсутствия провала, подправить при необходимости обороты Х.Х и произвести пробную поездку ну хотя бы пару км.. Если замечаний нет вывернуть свечи и проверить их цвет. Если бенз нормальный они должны быть либо вашпе без налёта либо слегка подёрнуты соломенным цветом. Если свечи старые может быть соломенный или очень светло коричневый цвет. Если свечи тёмно коричневые или вашпе чёрные-копчёные смесь очень богата.

Вот пожалуй основной принцип для этих движков, остальное только личный опыт. Удачи в этом деле.

Re: Настройка карбюратора ПЛМ 2Т

05 фев 2013, 13:00

zinger.in писал(а): Олег, в обобщённой теме можно дать лиш общие краткие принципы. Разбирать тут конструктив и тонкости всех моделей не получится, вернее получится каша. По теме: карбы на ПЛМ до 30л.с 2т. точно, имеют достаточно примитивную кострукцию. Настройка сводится двумя винтами, винт качества смеси, им регулируется подача бензина в проходящий в мотор поток воздуха. И винт регулирующий частоту оборотов на Х.Х он упирается в рычаг дроссельной заслонки и приоткрывает слегка её.

Регулировка производится за несколько раз. Первоначально задаётся базовое положение регулировочных винтов. Винт качества выворачивается от упора обычно на 1,5-2,5об. а винт оборотов приоткрывает дроссельную заслонку приб. на 0,5мм. Далее заводим прогреваем мотор и добиваемся (регулируя винтом оборотов) устойчивую работу движка на минимальных оборотах Х.Х Далее резко прогазовываем мотор (опредилляем его отклик на подачу смеси) и начинаем постепенно заварачивать винт качества уменьшая подачу топлива тем самым обедняя смесь. Когда смесь будет очень бедной начнёт появляться провал при резком добавлении газа. При постепенном обеднении смеси так же начнут и обороты Х.Х снижаться. Их так же необходимо подправлять. Далее, добившись провала необходимо на четверть оборота обогатить смесь добившись отсутствия провала, подправить при необходимости обороты Х.Х и произвести пробную поездку ну хотя бы пару км.. Если замечаний нет вывернуть свечи и проверить их цвет. Если бенз нормальный они должны быть либо вашпе без налёта либо слегка подёрнуты соломенным цветом. Если свечи старые может быть соломенный или очень светло коричневый цвет. Если свечи тёмно коричневые или вашпе чёрные-копчёные смесь очень богата.

Вот пожалуй основной принцип для этих движков, остальное только личный опыт. Удачи в этом деле.

Настройка карбюратора Yamaha и аналоги

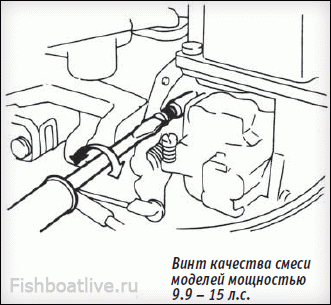

Двухтактные подвесные моторы «Yamaha» мощностью 9.9-30 л.с. настройка карбюратора

Для того чтобы добиться мягкого холостого хода и быстрого отзыва на повороты рукоятки газа, необходимо правильно настроить карбюратор и синхронизировать его с системой зажигания. Настройки топливной системы заключаются в настройках винта качества смеси, холостого хода, рычага привода (угловой формы), системы управления дроссельной заслонкой (система запуска) и троса дроссельной заслонки.

Это интересно: Регулировка карбюратора Наиль Порошин

Все регулировки, независимо от модели двухтактного мотора, необходимо выполнять в тех случаях, когда карбюратор подвергался ремонту либо был снят, а также когда от карбюратора были отсоединены тросы управления.

Таблица1 Настройка винта качества смеси

Кол-во оборотов винта (от упора при полностью завинченном винте)

Настройка винта качества смеси позволяет достичь оптимального соотношения топливно-воздушной смеси для эффективной работы мотора и его легкого запуска.

Подбор качества смеси

Для настройки используйте отвертку. Завинтите винт по часовой стрелке, соблюдая осторожность, чтобы не повредить резьбу. Закручивать надо аккуратно, до легкого упора. В настоящее время существует для различных моделей моторов спецификации, в соответствии с которыми и надо настраивать винт качества (табл. 1).

Подготовьте мотор для работ по настройке: опустите дейдвуд в воду (либо в бочку, либо, если лодка находится на воде, установите мотор в рабочее положение). Заведите его и дайте ему поработать на низких оборотах около 10 мин., до тех пор, пока он не прогреется до рабочей температуры. После того как мотор прогреется, быстро прибавьте газ до режима средних оборотов и посмотрите, насколько быстро мотор откликнется на это действие. Сбросьте газ и повторите операцию. Если мотор увеличивает обороты медленно или с задержкой, то необходимо подбирать винтом качество смеси.

При повороте винта качества смеси по часовой стрелке (вправо) смесь обедняется, при повороте винта против часовой стрелки происходит обогащение смеси. Регулировку надо продолжить (повторить), если при повороте рукоятки газа о или ответная реакция мотора на увеличение газа вызывает сомнение.

Повороты винта должны быть небольшими, примерно на 1/8 оборота, и каждый раз необходимо проверять реакцию мотора на увеличение газа. На моторах, где установлено два или три карбюратора, надо настроить все карбюраторы в соответствии с приведенными рекомендациями.

Винты качества смеси на всех карбюраторах должны находиться в положениях, соответствующих данным табл.1. При работах на включенном моторе следует соблюдать осторожность. Не забывайте о системе охлаждения, так как если нарушится охлаждение мотора, то возможны поломки или его некачественная настройка.

Настройка холостого хода

Помните, что, только правильно установив качество смеси, имеет смысл настраивать режим холостого хода.

Установите тахометр, присоединив его датчик к одному из свечных проводов (колпачков), следуя инструкции

Производителя тахометра. Прогрейте мотор в течение 1O мин. до рабочей температуры. Проверьте положение рычагов газа и механизма магнетоз (зажигания). Поставьте рукоятку газа в режим холостого xoдa. Для правильной установки холостого хода следуйте рекомендациям табл. 2.

Основные проблемы и неисправности карбюратора.

Сетчатый фильтр. С этим элементом чаше всего две проблемы:

1. Засор.
2. Поломка.

Для того, что выяснить причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязь, то поможет промывка в бензине или продувка.

При видимых повреждениях на сетчатом фильтре нужно обязательно ставить новый. Также могут быть повреждения на патрубке подвода топлива (при ремонте практикуют проверку этого элемента).

Пусковое устройство карбюратора в большинстве случаев не функционирует из-за засоров. Следует использовать для промывки ацетон или тот же бензин.

Продувка частей карбюратора с засором сжатым воздухом – допустимая и удобная практика ремонта.

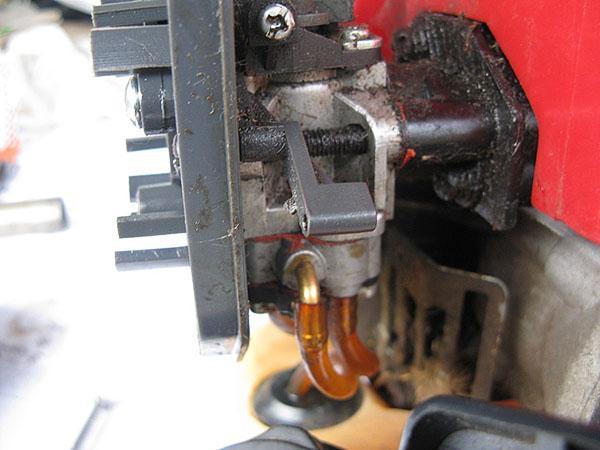

Корпус дроссельных заслонок, места связок деталей карбюратора, впускной или выпускной трубопровод – все перечисленные части подвержены разгерметизации. Проверить наверняка можно примитивным способом – проблемный участок намазать мыльной пеной.

Поиск и устранение неисправностей в топливной системе двухтактных двигателях.

Какие моторы сколько расходуют топлива.

Как водится во всем мире моторов, в том числе и лодочных, расход напрямую зависит от мощности. Современные моторы, благодаря внедрению новых технологий могут расходовать несколько меньше топлива в сравнении с более старыми, но с той же мощностью. Но эта разница будет не так ощутима.

Принято считать, что двухтактные подвесные лодочные моторы расходуют до 350 мл. бензина в час в расчете на одну лошадиную силу мощности. Для примера: мотор Yamaha 5 CMHS будет расходовать не более 1,75 л./час. (5*350=1750мл). Расход конечно можно значительно сократить если более мягко управлять двигателем и не «крутить» его. Или к примеру чаще ходить на крейсерской скорости, при которой расход вообще будет мизерным.

Четырехтактные моторы более экономичны, как известно. Их расход рассчитывается по следующей формуле: 250 мл. бензина в час в расчете на одну лошадиную силу. И опять же для примера: лодочный мотор Yamaha F9,9FMHS должен расходовать не более 2,5 л./час. (10*250=2500 мл.) Если же брать моторы Хонда, то их расход будет еще ниже, т.к. инженеры Honda уделяют большое внимание именно этому показателю при разработке своих лодочных моторов.

Технические советы Карбюратор.

1. жиклер холостого хода (холостой ход и малые нагрузки).

Когда двигатель работает на низких оборотах и дроссельная заслонка практически закрыта и разряжение в диффузоре не большое,топливо — воздушная смесь не выходит из главного жиклера. На холостом ходу топливо подается через жиклер холостого хода,смешанное с воздухом из воздушного жиклера холостого хода. Топливо и воздух в пропорции,которая задана положением регулировочного винта холостого хода поступает в двигатель через отверстие,которое расположено над дроссельной заслонкой. Когда на малом ходу дроссельная заслонка приоткрывается настолько,что она заходит за байпасные отверстия,топливовоздушная смесь начинает проходить через них.

2. Средние обороты.

Когда дроссельная заслонка еще приоткрыта и двигатель работает в диапазоне средних оборотов топливо — воздушная смесь подается и из вспомогательного прохода и из байпасных отверстий. Также в зависимости от угла открытия дроссельной заслонки топливо – воздушная смесь начинает проходить через главный распылитель.

3. Высокие обороты.

На высоких оборотах,при полностью открытой дроссельной заслонке,топливо смешанное с воздухом поступающим из главного воздушного жиклера поступает через главный распылитель в диффузор.

Принцип работы карбюратора бензокосы

Дроссельная заслонка определяет количество воздуха для подачи, а от этого напрямую зависит мощность двигателя.

В карбюраторную систему засасывается топливо насосом (его мембраной). Затем проходит через штуцер в карбюраторе. Далее жидкость движется через впускной и выпускной клапаны насоса. Отфильтровывается сеточной. По игольчатому клапану движется в мембранную камеру.

Поэтапная работа устройства:

1. Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
2. Система подачи топлива обязательно заужена диффузором для увеличения скорости потока.
3. Бензин через поплавочную камеру и жиклер трубку с сужением. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже низкий. Благодаря перепаду давления, топливо проникает через жиклер.
4. Ускорение воздушного потока способствует переносу топлива (бензина) и его распылению. В итоге образуется воздушно-топливная смесь необходимой пропорции или плотности.
5. Воздушно-топливная смесь проникает в цилиндр двигателя через топливную трубку.

От площади открытой воздушной заслонки зависит уровень плотности воздуха в системе. Чем шире открыта заслонка, тем больше расход топлива и мощность.

Проще говоря, регулировка карбюратора на бензокосе – создание оптимальной топливной смеси за счет корректной подачи воздуха.

Настройка карбюратора лодочного мотора

Если у вашего лодочного мотора наблюдается повышенный расход топлива, неустойчивая работа или снижение мощности, то с большей долей вероятности во всем этом виноват карбюратор. Это сложная деталь двигателя, которая имеет свойство засоряться и накапливать различного рода осадки. В тонкости его работы мы углубляться не будем, но думается всем известно, что он отвечает за топливную смесь, которая подается в камеру сгорания.Если вы подозреваете, что в не совсем хорошем поведении вашего мотора виноват именно карбюратор, не стоит сразу искать информацию по его разборке и настройке. Первым делам рекомендуется поменять свечу зажигания и поставить именно оригинальную, которую рекомендует производитель. То же касается и ГСМ, масло и бензин лейте по возможности такой какой написан у вас в руководстве по эксплуатации. Хотим заметить, что топливо спустя 3 месяца начинает терять свои свойства, а спустя пол года его уже лучше просто вылить и не заливать в мотор, ибо характеристики свои оно уже потеряет

. Основные момент регулировки карбюратора мотора.

Если ничего из этого не помогает, тогда можно попробовать настроить обороты холостого хода с помощью двух регулировочных болтов. Один из них отвечает за качество смеси, другой за количество. Прогрейте мотор минут 10, затем винтом количества выставляем холостые обороты чуть выше чем стабильные. Затем винтом качества смеси выставляем самые высокие обороты и в конце снова винтом количества выставляем холостые обороты до чуть завышенных стабильных. Такую последовательность нужно пройти несколько раз, пока не получим устойчивые минимальные обороты холостого хода. И внимание! В самом конце, повышенные обороты нужно убирать уже винтом качества, а не количества, как мы делали до этого.

Если после этих регулировок карбюратора мотор глохнет на передаче или при закрывании крышки капота, то попробуйте повысить обороты винтом количества. Так же рекомендуем проверить пружины этих винтов. Если они слабые, то все ваши настройки очень скоро собьются от вибрации. Просто выкрутите винты, растяните немного пружины и вкрутите винты на место. Обогащенность смеси можно проверить если резко сбросить газ на ходу, мотор не должен заглохнуть.

Идем дальше. Если у мотора такие симптомы как:

• мотор глохнет при наборе оборотов

• в прогретом состоянии плохо запускается

• неустойчивые холостые обороты

• увеличенный расход топлива

То причину их нужно искать в поплавковой камере, а точнее это свидетельствует о повышенном уровне топлива в ней.

Если же у вас заметно снизилась динамика разгона и также наблюдаются проблемы работы на холостых, то у вас возможно низкий уровень топлива в поплавковой камере.

Это интересно: Ремонт фары автомобиля при запотевании

Изменяя угол язычка поплавка, можно отрегулировать уровень топлива в камере. При увеличении уровня топлива язычок толкает запорный клапан и он в свою очередь перекрывает подачу топлива. Язычок встроен в корпус поплавка и его (язычок) чаше всего делать из мягкого металла и как раз изменив немного угол язычка можно заставить клапан раньше или позже перекрывать подачу топлива. Но не спешите сразу гнуть его на 45%, изменять угол нужно совсем чуть чуть. Для этого хорошо подойдет плоская отвертка. После изменений проверяйте работу мотора. Каких то более конкретных рекомендаций дать не можем, т.к. все модели индивидуальны в этом отношении. Можете заглянуть в мануал своего мотора и посмотреть заводские настройки карбюратора и сравнить с текущими и попробовать откорректировать в случае расхождений.

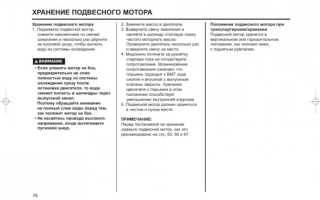

Хранение подвесного мотора

Страница 76

• Изображение
• Текст

Хранение подвесного мотора

1. Поднимите подвесной мотор,

снимите наконечники со свечей зажигания и несколько раз д¸рните за пусковой шнур, чтобы выгнать воду из системы охлаждения.

• Если уложить мотор на бок,

предварительно не слив полностью воду из системы охлаждения сразу после остановки двигателя, то вода сможет попасть в цилиндры через выпускной канал.

Поэтому обращайте внимание на полный слив воды перед тем,

как положит мотор на бок.

• Не касайтесь провода высокого

напряжения, когда вытягиваете пусковой шнур.

ВНИМАНИЕ

Положение подвесного мотора при транспортировке/хранении

Подвесной мотор хранится в вертикальном или горизонтальном положении, как описано ниже, с поднятым румпелем.

2. Замените масло в двигателе. 3. Выверните свечу зажигания и

налейте в цилиндр столовую ложку чистого моторного масла. Проверните двигатель несколько раз и вверните свечу на место.

4. Медленно потяните за рукоятку

стартера пока не почувствуете сопротивление. Возникновение сопротивления означает, что поршень подходит к ВМТ хода сжатия и впускной с выпускным клапаны закрыты. Хранение двигателя с поршнем в этом положении способствует уменьшению внутренней коррозии.

5. Подвесной мотор должен храниться

в чистом и сухом месте.

ПРИМЕЧАНИЕ:

Перед постановкой на хранение смажьте подвесной мотор, как это рекомендовано на стр. 55, 56 и 67.

ХРАНЕНИЕ ПОДВЕСНОГО МОТОРА

76
