Домовладельцам, отапливающим жилище дровяным котлом или печкой, приходится ежегодно заготавливать 4—12 кубов поленьев. Несомненно, физические упражнения полезны для здоровья, но колка ручным топором отнимает слишком много времени. Существует 2 способа ускорить процесс рубки: купить механический колун для дров либо сэкономить и сделать дровокол своими руками. Рассмотрим варианты самодельных приспособлений и технологию их изготовления.
Классификация по положению в пространстве
В зависимости от способа укладки бревна выделяют вертикальные, горизонтальные устройства.
Разберем их отличия и особенности.

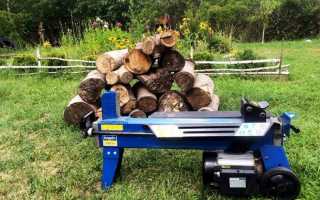

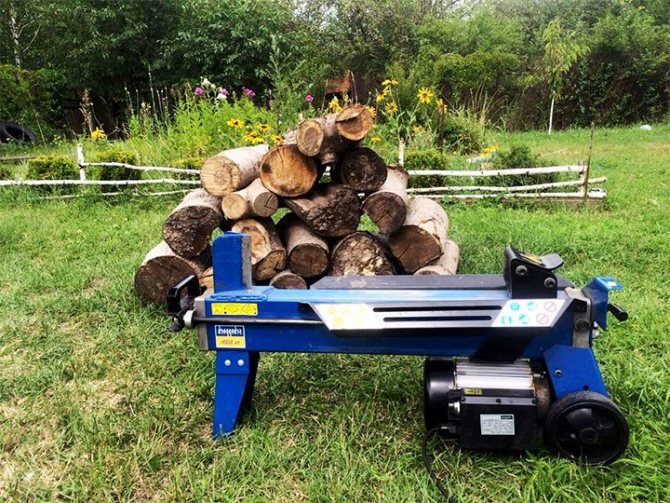

Горизонтальный
Этот тип бытового назначения, используется для колки дров в домашних условиях, на колесах, поэтому его удобно перемещать по участку.
Гораздо безопаснее вертикального вида, поскольку дроворуб находится вне зоны попадания расколотых частей бревна.
Больше подходит для самостоятельного изготовления.
Вертикальный
Применяются чаще в промышленных целях. Поручать работу на нем рекомендуется профессиональным кольщикам.
Отличается высокой производительностью и мощностью.
Представляет собой тяжелую стационарную установку, которая без проблем расколет ровные метровые бревна. А вот для кривых пеньков с сучками лучше брать горизонтальный тип.
Для большинства электрических моделей нужна трехфазная сеть 380 вольт.
По безопасности оборудование в разы уступает горизонтальному, поскольку зона раскола круговая. Во избежание получения травмы рабочий должен быть в плотных защитных перчатках, очках, одежде.
Колка топором
Дрова, по-старинке, можно колоть топором
Для удобства колки дров используют большой деревянный чурбак-колоду, диаметром и высотой примерно по полметра. Такой размер необходим для устойчивости этой подставки и возможности поставить сверху нее чурбак примерно такого же или же меньшего диаметра.
Современный топор на подставке-колоде
Для такой колоды-подставки тщательно выбирают фрагмент из бревна толстого дерева. Он должен иметь как можно больше сучков, которые послужат связкой для остальной древесины в чурбаке, и сделают ее более плотной. Это нужно для того, чтобы ее проблематично было расколоть, так как при колке чурбаков не избежать попадания ударов на колоду. Если из нее наружу выходят сучья достаточно крупных веток, то некоторые из них можно оставить торчащими на длину в 12—15 сантиметров. Они могут послужить ручками во время переноски колоды с одного на другое место.
Кроме физической силы для колки дров нужно иметь понятие, что эффективность отопления зависит от некоторых других факторов, которые нужно учитывать при подготовке топлива. Например, от породы древесины, толщины и длины полешек, а также их формы.
Полешки не должны быть очень толстыми, иначе они будут плохо и медленно гореть, а также, если дрова недостаточно просушены, они просто не прогорят полностью, оставляя после себя ненужные головешки. Поэтому, даже к такому, казалось бы, простому занятию, как колка дров нужно подойти со знанием дела.
Примеряться к удару следует на вытянутых прямых руках – на такой расстоянии и безопасность будет соблюдена, и меньше шансов по неопытности сломать топорище. Гладкие, не сучковатые чурбаки колют вдоль естественных торцевых трещин. Сучковатые – по возможности, мимо сучков. Если же сучков слишком много или они очень большие, то колоть надо со стороны комля вдоль самых крупных сучков.
Нетолстые чурбачки ставят на колоду и раскалывают их топором. Оптимальный диаметр — порядка 12—15 сантиметров, из такого чурбака выйдет четыре полена. Если же чурбак имеет большой диаметр, иногда придется прибегнуть к помощи колуна и клиньев, изготовленных из металла или дерева твердых пород. Дровосеки, имеющие многолетний опыт в этом занятии, обычно справляются с работой одним топором, не прибегая к вспомогательным инструментам.
Схемы раскола чурбаков
Читайте также:
На рисунке показаны схемы раскола чурбака, в зависимости о его диаметра. Так, можно колоть на плахи, четверики, шестерики, восьмерики.
Какие заводские модели подойдут для дома или дачи
Для упрощения процесса заготовки дров на зиму в продаже есть минидровоколы ручного типа.
Устройство у всех похожее. На раме закреплено широкое стальное лезвие, по краях которого находятся пластины для удобства отделения чурок. В базовых моделях полено помещается внутрь рамы и ударяется сверху молотком.
Стоит выделить несколько дровоколов, которые покупают чаще всего:
- Greenween. Имеет небольшой вес – 5,7 кг. Высота ‒ 35 см. Эргономичен. Колоть им дрова легко, поэтому справятся даже женщины. Средняя цена ‒ 5680 руб.
- «Стрела». Универсальный инструмент, что-то среднее между домкратом (ломом) и колуном, поэтому хозяева научились находить ему и другое применение. Состоит из длинного стержня с резиновыми ручками и острого конуса внизу. Устройство поднимается над поленом и вонзается в него, раскалывая на части. Размеры небольшие. Минусы ‒ нагрузка на поясницу, плечо и риск получения травмы, если инструмент соскользнет с полена. При постоянном использовании на руках могут появиться мозоли. Средняя цена ‒ 1600 руб.
- Kolundrov. Считается безопасной альтернативой «Стреле». Имеет высокую производительность. Чурки при расколе не разлетаются по сторонам, а остаются внутри. Есть отверстия для напольного крепежа. Средняя цена ‒ 5800 руб.
Для безопасной эксплуатации лучше брать Kolundrov или Greenween. Да и производительность будет будет выше.
Какой дровокол проще сделать самому
Следует учесть такие моменты:
- Дешевле обойдется рычажная конструкция. Ручные дровоколы больше подойдут для регионов, где есть проблема с подачей электроэнергии.
- Получится собрать своими руками и винтовое приспособление. Для него потребуется заказать конус и купить электрический двигатель мощностью от 1,5 до 3 кВт.
- Гидравлический тип подойдет для людей пожилого возраста. Будет показывать хорошую производительность без физических усилий человека. Единственная сложность ‒ найти подходящий цилиндр, распределитель и насос.
- Сборка пружинного инструмента требует хорошей подготовки и запаса деталей.
Без опыта не рекомендуется пытаться собрать реечную конструкцию. Здесь нужно с высокой точностью сделать зубчатую рейку, направляющие, рассчитать скорость вращения.
Пошаговая инструкция по изготовлению механического дровокола своими руками
Разберем детально сборку пружинного механизма с описанием каждого этапа.
Материалы, инструменты
Для работы понадобятся:
- рулетка, уровень, карандаш;
- болгарка с отрезными дисками;
- сварочный аппарат, электроды, маска;
- рельс (хватит 30‒40 см);
- профильная труба размерами 3*6 см или 4*6 см;
- швеллеры;
- металлический уголок;
- амортизатор от легкового автомобиля;
- втулка от машинной подвески (не обязательно новая);
- трубы из стали (в диаметре от 4 до 7 см);
- двутавр (12‒16).
Во время нарезки и сварки работать рекомендуется в защитных очках или маске, перчатках.
Чертежи
Тщательное планирование позволит избежать ошибок при изготовлении.
Поэтому предварительно на бумаге стоит схематично изобразить будущую конструкцию. Для ускорения создания эскиза допускается использовать компьютерные программы инженерного проектирования или брать за основу готовую схему дровокола.
Соединение элементов, сборка
Собирается дровокол так:
- Опора делается из швеллера. Стойка ‒ из двутавра, поскольку даже при длительных нагрузках такой металл сложно согнуть. Чтобы во время работы устройство не упало, привариваются опоры из труб. К основанию крепятся укосины.
- Из швеллера болгаркой вырезаются опоры под пружину. Делается отверстие квадратной формы для надежного крепления к стойке.
- Высота конструкции зависит не только от длины пружины, но и от удобства использования. Поднятие груза лучше выполнять, когда он расположен на высоте пояса.
- Из металлических уголков вырезаются укосины. Повысят устойчивость опоры. Так изделие не будет сдвигаться при работе.
- Из небольшого куска трубы, который подбирается с учетом диаметра пружины, создается фиксатор.
- Вверху стойки вырезается отверстие, вставляется втулка и приваривается. Проверяется перпендикулярность крепежа. Ось втулки должна быть параллельно грунту.
- Во втулку вставляется вал. К валу приваривается кусок швеллера в виде коромысла, снизу крепится фиксатор (из трубы) для пружины.
- В коромысле делается отверстие в соответствии с размерами стойки. Это необходимо для свободного перемещения коромысла.
- Теперь профильная труба приваривается к коромыслу. На один из концов фиксируется зубило. Сырье зубила ‒ углеродистая сталь марки У9 или У10. Чтобы наточить зубило, используется болгарка с специальным кругом.
- Выше зубила сваркой присоединяется рельсовый элемент, который послужит грузом.
- Для удобства работы приваривается рукоятка. Чтобы избежать вибраций, сверху лучше надеть резиновые накладки.
- Изделие готово. Осталось провести пробный запуск. Дерево должно расколоться на несколько частей.
Поленья для раскола лучше ставить сверху толстого куска бревна. Когда пружинный колун расколет полено, лезвием уткнется в дерево, а поэтому будет меньше тупиться.
Собираем винтовой и гидравлический аппарат
Сильно упростить конструкцию колуна поможет подходящий двигатель с числом оборотов 500 об/мин мощностью 1.5—2 кВт. Такой электромотор стыкуется с конусом напрямую, ставить ременную передачу не придется. Если агрегат с данными характеристиками найти не удалось, готовьте следующий комплект материалов:
- 2 одноручьевых шкива расчетного диаметра, уменьшающие частоту вращения вала до 500 об/мин;
- ремень клиновидный;
- подшипниковые блоки и ведомый вал;
- винтовой раскалывающий конус, сделанный согласно чертежу;
- профильные трубы или другой прокат для изготовления стола;
- плита крепления электромотора из листа толщиной 8—10 мм;
- металл 2—3 мм на столешницу;
- крепежные болты с гайками.
Рекомендация. Не заказывайте токарю винтовую «морковку», пока не узнаете диаметр ведомого вала либо основного вала двигателя. Резьба рабочего конуса выполняется с двумя заходами, марка стали – Ст35…Ст45 (высокоуглеродистая).
Из металлических профилей надобно сварить стол, сверху закрепить лист металла. Мотор крепится на плите под столешницей, вторичный вал с конусом – наверху. Шкивы ставятся на шпонки либо фиксируются стопорными винтами. При подключении кабеля электропитания побеспокойтесь о заземлении агрегата.
Важный момент. При колке дров винтовым устройством надо правильно придвигать колодку к инструменту – строго в вертикальном положении. Если уложить ее набок, одно полено застрянет между конусом и столешницей.
На стационарной версии масляная станция располагается отдельно
Сборка гидравлического колуна отличается монтажом оборудования. Вместо электродвигателя и «морковки» нужно установить лезвие, пластину–толкатель и рабочий цилиндр. Заметьте, остальные комплектующие можно разместить отдельно, подведя к цилиндру рукава высокого давления от насоса гидростанции.
Очень подробно и доходчиво процесс изготовления гидравлического агрегата показан в видеосюжете:
Техника безопасности при колке дров
Стоит придерживаться следующих рекомендаций:
-
Читайте также:
- Работать нужно только в закрытой обуви, чтобы отскочивший кусок полена не травмировал ногу.
- К конусному механизму бревна надо подавать вертикально.
- Колку дров следует проводить вдали от домов, людей, животных, зон отдыха, чтобы не нанести вред усадьбе, окружающим.
- Позиция кольщика должна быть устойчивой, ноги на ширине плеч.
- При работе с винтовым дровоколом перчатки не используются. Вращающийся винт может зацепить перчатку и вместе с ней затянуть руку. Это же касается и свисающих частей одежды.
- В самодельном винтовом агрегате важно предусмотреть аварийную остановку. Для этого его оснащают педалью или аварийной кнопкой. Причем просто отключить его от сети недостаточно, ведь вал и дальше какое-то время будет продолжать крутится. Нужен специальный электромагнитный тормоз в замкнутом состоянии.
Выбирая изделие для колки дров на дачу, предпочтение стоит отдать механическим видам или гидравлическим, работающим на бензине. Обойдутся они недорого, а производительность получится высокой. Альтернатива ‒ сделать один из этих видов самому.
Разновидности приспособлений для колки дров
Все дровоколы можно разделить на два типа:
- Устройства для домашнего использования , которые применяются только для раскалывания дров.
- Профессиональные станки, с помощью которых можно обрабатывать целые бревна. Такие устройства, в отличие от домашних, более крупные, мощные и дорогие.
В свою очередь, дровоколы для домашнего пользования различаются по принципу работы и по типу источника их питания.
Ручное приспособление – колун
Инструмент дровосека предназначен для колки дров. Чтобы колун служил долго, он должен быть кованным и хорошо закаленным.
Самая лучшая и удобная ручка инструмента – деревянная. Колуном, оснащенным металлической и пластиковой ручкой работать сложнее. При неверно направленном ударе такая рукоятка может даже лопнуть.
Вес колуна и длина ручки должны подбираться индивидуально. Так как приспособлением придется махать очень много раз, его нужно выбрать таким, чтобы держать его можно было уверенно.
В качестве «рабочего места», где будут рубиться дрова с помощью колуна, рекомендуется выбрать самую широкую и большую колоду. Ее нужно поставить на ровное место, вокруг которого не должно быть ничего, что бы можно было задеть во время замаха дровоколом. И, конечно, при рубке дров обязательно необходимо соблюдать технику безопасности.
Механические дровоколы
С помощью таких приспособлений чаще всего возможна колка поленьев различной длины. Для этого нужно отрегулировать положение пружины, изменив расстояние от нее до рабочего органа.
Зафиксировав чурбак, одной рукой нужно поднять дровокол вверх и опустить его на полено. Колун разрубит подготовленную заготовку, а пружина возвратит механизм в первоначальное положение. Усилия при такой работе прикладываются совсем небольшие, поэтому, производительность увеличивается.
Приспособления могут иметь различный вид и принцип действия. Некоторые делят полено сначала только на две части, а некоторые сразу на несколько. В домашних хозяйствах можно встретить заводские механические колуны и их аналоги, изготовленные своими руками.
Колун гидравлический
Такое приспособление для колки дров устроено по принципу предыдущего, однако, усилие в нем создает гидравлический домкрат. Принцип его действия в нагнетаемом через жидкость давлении, которое передается на осуществляющий на полено давление рабочий поршень. Более наглядно механизм работы такого приспособления можно посмотреть по видео ролику.
Конструкция гидравлического колуна:
- рабочий поршень;
- многолезвийный режущий инструмент;
- направляющие, которые используются для обеспечения прямолинейного передвижения заготовки вдоль станины;
- станина, на которую устанавливается режущий инструмент и по которой передвигается поршень.
Станина в такой конструкции должна быть изготовлена из достаточно толстого стального швеллера.
Гидравлические дровоколы могут быть разной комплектации и различной мощности. Их выбор в магазинах довольно большой.
