Инструмент для снятия изоляции с проводов: многообразие приспособлений

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

FacebookTwitterOkGoogle+PinterestVk

Для выполнения любых работ с электропроводами не обойтись без специального инструмента, предназначенного для снятия с них оплетки. Такие приспособления должны быть не только у профессионального электрика, но и у домашнего мастера, который может затеять ремонт в доме. В данной статье будут рассмотрены вопросы о том, как правильно выбрать инструмент для снятия изоляции с проводов, какие существуют разновидности устройств, где они используются и многие другие.

Инструмент для снятия изоляции с проводов должен иметь не только профессиональный электрик, но и домашний мастер

Зачем необходим инструмент для снятия изоляции с проводов

Чтобы выполнить в квартире подключение выключателя или розетки, необязательно пользоваться профессиональным инструментом. Здесь можно применять подручные приспособления, которые находятся в арсенале любого домашнего мастера. Однако качественно справиться с зачисткой проводов от изоляции вряд ли удастся, особенно когда речь идет о масштабных электротехнических работах.

Без инструмента для снятия изоляции вряд ли получится качественно зачистить провода

Некачественная зачистка проводов от изоляции может привести к негативным последствиям. При использовании обычного кухонного ножа повышается вероятность повредить кабель, в результате чего снижается уровень безопасной эксплуатации электрической проводки. В случае надреза токопроводящей жилы уменьшится сечение провода, что может спровоцировать обрыв или подгорание в месте соединения. Неаккуратный срез нередко становится причиной перелома кабеля при его изгибе.

При эксплуатации высокочастотных систем с переменным током может возникнуть скин-эффект, что способствует неравномерному распределению тока в верхнем слое проводника. Любое, даже самое незначительное повреждение жилы приведет к выходу из строя всего оборудования.

При выполнении масштабных электротехнических работ игнорирование использования специального инструмента для зачистки проводов от изоляции может вызвать возникновение пожара, выход из строя техники или спровоцировать поражение током.

Разновидности инструмента для снятия изоляции

Инструмент для снятия изоляции с кабеля можно классифицировать в зависимости от метода ее удаления, объема работ и автоматизации процесса. По объему работ различают бытовые и профессиональные приспособления. В первую группу входит нож электрика. К профессиональному оборудованию относятся щипцы, клещи, стрипперы и съемники.

Щипцы, клещи, стрипперы и съемники являются профессиональными приспособлениями для работы с электропроводкой

Важно! Инструмент для электромонтажных работ может быть универсальным или конкретного назначения, что определяется диаметром зачищаемого провода.

Убрать изоляционную оболочку можно механическим и термическим способом. Последний вариант употребляется для маломощных тонких проводников, которые применяются в устройствах связи, в электронике и аудиоаппаратуре, работающей от напряжения 5 В. Тепловое воздействие можно использовать для одноразовой зачистки небольшого количества проводников. Чтобы нагреть изоляционную оболочку, следует воспользоваться паяльником, зажигалкой или разогретой хромовой нитью.

Важно! Если применялась жидкая изоляции для проводов, снять ее можно исключительно механическим способом.

Профессиональные способы подразумевают снятие изоляции механическим способом. Процесс может быть основан на разрезании или разрыве оболочки. В первом случае изоляционный слой по кругу прорезается при помощи острия, после чего токонесущие жилы остаются без повреждения. Часть срезанного покрытия снимается с провода. Разрывной метод предполагает зажим изоляции и срывание ее (под действием усилий) с проводника.

В зависимости от диаметра зачищаемого провода, инструмент для снятия изоляции может быть универсальным или узкого назначения

Характеристика традиционного приспособления в виде кабельного ножа

Для снятия изоляции с проводов электрики часто используют кабельный нож с прорезиненной рукояткой и необычной формой лезвия. Работа должна выполняться в перчатках, чтобы исключить вероятность травматизма. Данная рекомендация особенно важна при зачистке кабеля, выполненного по ГОСТу, у которого толщина изоляционного покрытия превосходит аналогичное значение проводов, изготовленных по ТУ. К тому же он намного плотнее прилегает к жилам.

Важно! При выполнении зачистки провода нож следует удерживать под острым углом относительно проводника, что исключит вероятность повреждения кабеля из мягкого материала.

Оплетка снимается легким движением, срезая ее от себя. К достоинствам ножа можно отнести доступную стоимость инструмента, практичность и удобство использования. Однако процесс выполнения работ требует довольно много времени. Особенно это относится к кабелям большого сечения.

Электромонтажные ножи бывают трех типов, причем инструменты отличаются вариантом наконечника и формой лезвия. Для кабельной продукции с двойной изоляцией идеально подходит нож с пяткой, при помощи которого снимается верхний слой, а нижний остается неповрежденным. Он представлен приспособлением, у которого короткий клин вогнут внутрь. Для ограничения глубины надреза перпендикулярно лезвию расположена пятка.

Достоинства кабельного ножа — это его цена, а также практичность и удобство использования

Для кругового надреза изоляции используется нож с клювом, имеющий закругленное лезвие. Продольный надрез необходимо выполнять весьма аккуратно, поскольку данное приспособление не имеет ограничителя глубины реза. Такой нож обычно применяют опытные мастера, поскольку для работы с инструментом со специфической формой клина необходимы определенные навыки.

Для поперечного среза и продольной разделки кабеля используется нож с крючком, который считается универсальным приспособлением для большинства типов проводников, применяемых профессиональными электриками. Фиксация провода осуществляется посредством верхней скобы, а острый клык прорезает изоляцию. На приспособлении можно выставить глубину разреза при помощи регулировочного колесика. В случае использования жидкой изоляции для проводов (спрея, пасты) данный тип ножа является наиболее приемлемым для снятия оплетки.

Ножи электромонтера: особенности и виды

У правильного ножа электромонтера не обязательно прямой клинок, ведь часто необходимо делать на проводах круговые надрезы, а это удобнее делать изогнутым лезвием. Конечно, можно снимать оболочку с проводки обычным ножом, надрезая верхний изоляционный слой вдоль, а оболочку контактов круговыми движениями, снимая после этого оплетку, как чулок. Но, если лезвие ножа, его размеры и рукоятка не отвечают определенным требованиям, можно легко повредить сам проводник, особенно, если жилы тонкие.

Для упрощения круговых надрезов на лезвии ножа делают выемки под разный диаметр проводов, поместив туда кабель можно круговыми движениями сделать надрез на оплетке, не боясь повредить саму жилу.

Общие требования к ножу для электромонтажных работ следующие:

1. Нож для снятия изоляции лучше выбирать небольшого размера, это позволит работать в тесном пространстве (щит, шкаф). Размеры самого лезвия тоже должны быть миниатюрными, дабы в пучке проводки не отрезать лишнего. Кроме того, маленькое лезвие небольшой длины лучше сидит в руке, с ним удобнее проводить зачистку тонких проводов.
2. Режущая кромка должна быть прямой. Это упростит операцию по разделке проводов в двойной оплетке — когда понадобится снять только внешнюю изоляцию, а внутреннюю оставить целой.
3. Рукоятка не обязательно должна быть анатомичной. Форма должна позволять на ощупь определять, где острие лезвия.
4. Материал клинка – углеродистая сталь, это позволит дольше сохранять необходимую остроту.
5. Рукоятка обязательно должна быть изготовлена из диэлектрического, прочного материала: прочный пластик, углеродистое волокно, чтобы предотвратить поражение электрическим током при проведении работ. «Инструкция по применению и испытанию средств защиты, используемых в электроустановках» — п. 2.16.

Электромонтеру не нужен нож с отточенным лезвием. Во-первых, при множестве мелких операций, особенно в тесных и темных помещениях, электрик будет невольно касаться пальцами режущей стороны, а во-вторых, отточенным, как бритва, лезвием легко будет повреждаться металлический провод. В-третьих, при работе с пучком проводки острым ножом легко повредить соседние провода.

Важно! При зачистке кабелей нож следует держать так, чтобы лезвие располагалось под острым углом к кабелю. В противном случае можно повредить жилу из мягкого металла (медный или алюминиевый проводник). Снимают оплетку легкими движениями в направлении от себя, срезая оболочку кусочками, подобно тому, как затачивают карандаш.

Если нож приобретен в отделе электротехники, на рукоятке должно быть указано, какое напряжение, она способна выдерживать. Если же в работе используется самоделка, пред тем, как проводить удаление изоляции, нужно позаботиться о надежной защите рукоятки, обмотав ее электроизолирующим материалом (кабельной оплеткой, изолентой). Конечно, назвать такой способ защиты рукоятки совершенно безопасным невозможно.

Клещи, кусачки, бокорезы и плоскогубцы для снятия изоляции

Для разрыва изоляционного слоя на проводнике используются клещи или кусачки. Принцип работы устройства довольно прост. При помощи регулирующего винта подбирается необходимый диаметр провода. Зажимы обхватывают кабель. Круговым прокручивающим движением изоляция подтягивается и срывается с проводника.

Важно! Ширина захвата должна быть немного больше сечения проводника, что обеспечит защиту кабеля и проводов от царапин при снятии защитного слоя.

Плоскогубцы и бокорезы — это те инструменты, с помощью которых также можно снять изоляцию

Клещи для снятия изоляции с проводов изготавливаются преимущественно из высококачественной стали с изолированными ручками. Существуют модели, которые способны зачистить тончайшие проводки без разрывов. К достоинствам такого инструмента можно отнести надежность, долговечность, возможность проведения работ на труднодоступных участках, выполнение зачистки на проводниках под напряжением.

Из недостатков следует выделить потребность в постоянной настройке винта для зачистки проводов разного сечения и невозможность выбрать длину снятия слоя изоляции.

Важно! Кусачки для проводов позволяют максимально точно и быстро снять изоляционное покрытие с проводника.

Альтернативными вариантами, которые также можно использовать для снятия изоляции с проводов, являются плоскогубцы и бокорезы. Последний вариант применяется для разрезания изоляции проводов небольшого диаметра. При работе с данным инструментом важно контролировать силу нажима, чтобы исключить вероятность повреждения провода.

Для разрыва изоляционного слоя на проводе применяются клещи или кусачки

Для обработки проводников также востребованы универсальные инструменты в виде плоскогубцев, у которых прорезиненные отверстия имеют различный диаметр. От количества отверстий зависит функциональность плоскогубцев. Обычно инструмент рассчитан на 3-6 типоразмеров проводов. Параметр сечения указывается на рукоятке. Стандартный диапазон равен 0,5-3 мм². При помощи данного устройства можно выполнять захват и изгибание проволоки, разрезать проводник средней твердости, производить опрессовку контактных гильз, снимать изоляцию.

Полуавтоматические инструменты

Полуавтоматические инструменты для зачистки проводов позволяют заметно упростить весь процесс и одновременно ускорить его.

Щипцы для зачистки проводов

Щипцы подобной конструкции – самый доступный на рынке вариант и, несомненно, пригодятся в домашнем хозяйстве. Они не предназначены для работы с проводами сечением более 6 мм2.

Выбирая дешевую модель, следует лично проверить ее работоспособность. Увы, качество китайских товаров невысоко, потому в половине случаев может достаться экземпляр, который будет либо слишком сильно сдавливать провод, подрезая жилы, либо наоборот проскальзывать по изоляции. Вдобавок долговечность дешевых моделей также под большим вопросом. Тем не менее, для разовых работ – вполне подойдет.

Цена – от 180 руб.

Впрочем, есть дорогие фирменные инструменты, которые лишены большинства перечисленных недостатков. Но и цена у них соответствующая – 10 тыс. рублей не предел.

Клещи для снятия изоляции

Это наиболее универсальный инструмент, который предназначен для снятия изоляции с проводов разного типа и разного сечения, под которое подстраивается автоматически. Хотя некоторые модели имеют еще и ручную подстройку для более качественной работы.

С их помощью удобно не только снимать изоляцию с концов, но и оголять произвольные участки. Также им под силу справится с проводами разного типа, включая плоские многожильные, витую пару и др.

Цена – от 800 руб.

Отличительные черты стрипперов для снятия изоляции

Самым популярным и востребованным приспособлением для зачистки проводов является стриппер. Это специализированный инструмент, выполняющий обработку кабеля при помощи двух подвижных ножей, которые имеют полукруглую форму. Исходя из размера сечения провода, выполняется выбор необходимого калибра инструмента, что является гарантией получения точной насечки и отсутствия повреждения жилы.

Стриппер может быть механическим, полуавтоматическим или автоматическим. Первый вариант представлен ручным приспособлением, имеющим простую конструкцию, по внешнему виду напоминает пассатижи. Ручной кабелерез применяется для зачистки отдельных проводов. Благодаря наличию нескольких отверстий разного диаметра с лезвиями на внутренней поверхности прижимов, можно обрабатывать кабель разного сечения, находящегося в диапазоне 0,25-2,5 мм.

Важно! Стоимость механического стриппера напрямую зависит от количества гнезд на губах инструмента и их цифрового значения.

Самым популярным инструментом для зачистки проводов является механический стриппер

Данный тип стриппера имеет компактные размеры и небольшой вес, что делает его удобным и практичным в использовании. Для снятия изоляции подбирается размер отверстия, кабель закусывается, при выполнении круговых движений изоляция срывается с провода. Стоимость такого стриппера для зачистки проводов составляет в среднем 400-1000 руб.

Полуавтоматический и автоматический инструмент для зачистки проводов

Для выполнения больших объемов работ рекомендуется использовать полуавтоматический вариант, оснащенный особым механизмом, благодаря которому не требуется прокручивать стриппер вокруг провода. С его помощью можно удалять изоляцию из нескольких жил сразу. Для снятия защитного слоя следует подобрать необходимое углубление, соответствующее диаметру сечения провода, поместить в него жилы и посредством давления на рукоять удалить изоляцию. Купить такой стриппер можно за 1200-2500 руб.

Важно! Полуавтоматический стриппер оснащен ограничителем, благодаря которому изоляция не удалится дальше выбранного предела.

Максимально упрощает работу автоматический инструмент для зачистки проводов и снятия изоляции. Для удаления изоляции не требуется подбирать диаметр сечения кабеля. Приспособление имеет одно гнездо, размер которого подстраивается автоматически под заведенный кабель. Инструмент может использоваться для проводов сечением 0,2-6 мм.

Стрипперы бывают механическими, полуавтоматическими и автоматическими

Автоматические стрипперы обладают расширенной функциональностью, что предполагает выполнение обжимки наконечников, обрезки концов кабеля, скрутки многожильных проводов. Приспособление может применяться для зачистки проводов с одинарной и двойной изоляцией. Одна манипуляции позволяет снять один слой. Для удаления второй оплетки процедура повторяется.

Некоторые производители выпускают специальный вид щипцов для снятия изоляции с проводов, которые используются для обработки витой пары. Инструмент выполнен в виде зажима, оснащенного встроенным лезвием. Такое приспособление может произвести манипуляцию, способствующую точному и аккуратному снятию внешней оболочки кабеля. Данный инструмент позволяет обрабатывать коаксиальные кабели для последующей установки F-коннектора.

Для оптических волокон и силовых кабелей существует особый тип полуавтоматического станка для снятия изоляции с проводов, благодаря которому обеспечивается высокая точность зачистки изоляционного покрытия. Такой инструмент имеет довольно высокую стоимость и применяется профессионалами для осуществления узкоспециализированных задач.

Важно! Этот тип стриппера позволяет снять тончайшие слои изоляции с волоконно-оптического кабеля.

Для обработки витой пары используются специальные виды щипцов

Варианты зачистки для проводов разного типа

Трудоемкость процесса снятия изоляционного слоя с проводов определяется типом кабеля. Коаксиальный провод имеет двойную защитную оплетку, которая снимается в два этапа. Для удаления верхнего слоя можно воспользоваться термическим способом, а для ликвидации нижнего следует применять стриппер. Существуют щипцы особой конструкции, оснащенные дополнительным лезвием и сменными вставками для проводов разного сечения. Такой инструмент позволяет снять обе оболочки.

Важно! Необходимо помнить, что жилы коаксиального кабеля являются довольно тонкими и хрупкими, поэтому манипуляции со снятием изоляции следует проводить крайне осторожно.

Если применяется силиконовая изоляция для проводов, для ее снятия следует воспользоваться исключительно кабельным ножом. Провод с фторопластовым покрытием имеет термоустойчивое изоляционное покрытие, которое можно удалить исключительно механическим способом. Для этого потребуется любой кабельный нож или стриппер.

Статья по теме:

Термоусадка для проводов и ее применение в качестве изоляционного материала

Классификация изделий, их характеристики и стоимость. Как правильно выбрать и установить трубку.

Для снятия изоляционного слоя с эмалированного провода можно прибегнуть к термохимическому способу с применением хлорвиниловой изоленты и паяльника, если сечение кабеля составляет не более 0,2 мм². Проводник укладывается на ленту, где по нему проводят раскаленным паяльником. Под действием высокой температуры выделяется хлор, что способствует отхождению с провода эмалированной изоляции.

Выбирая инструмент для снятия изоляции необходимо знать для какого сечения провода будет использоваться устройство

Полезный совет! Для снятия изоляционного покрытия с электрических кабелей следует выбирать стрипперы, оснащенные рукояткой из диэлектрического материала, что может обеспечить защиту от напряжения до 1000 В.

При выборе устройства для снятия изоляции с проводов необходимо учитывать, для какого сечения провода можно использовать приспособление. Кабельный нож является универсальным элементом в плане размерности, а клещи, плоскогубцы, механические и полуавтоматические стрипперы имеют ограниченный диапазон захвата.

Инструменты и устройства для зачистки проводов

Очиститель проводов должен обладать соответствующими характеристиками, чтобы не только качественно произвести работу, но и не повредить сам провод. Есть несколько вариантов таких приспособлений:

• кусачки или клещи;
• нож электромонтера;
• стриппер;
• бокорезы или плоскогубцы.

Кусачки, клещи

Клещи для снятия изоляции напоминают внешне щипцы с пружинным механизмом для фиксации кабеля. Можно устанавливать нужный диаметр проводника благодаря наличию винта. Приспособление может срезать изоляцию вдоль и по кругу. Это самый простой вариант для выполнения быстрой и точной работы. Есть модели, где клещи для снятия изоляции автоматические по принципу выбора величины окружности проводника.

К сведению! Такое приспособление применяется в работе профессионалами.

Кусачки-клещи

Есть несколько вариантов современных дизайнерских решений, которые могут своим внешним видом ввести покупателя в заблуждение. Красивый нестандартный дизайн делает обычные кусачки или клещи полностью неузнаваемыми. Но пусть такое «украшение» не сбивает с толку – функциональность устройства от этого не меняется.

Нож электромонтажника

Многие электрики используют в своей работе именно электромонтажный нож. Такое приспособление обустроено специальным изогнутым лезвием, что упрощает удаление изоляционного слоя с металлических жил. При этом сам провод не повреждается, а надрезы можно делать даже круговые.

Есть несколько видов данного прибора:

• Нож с пяткой – второе название «плужный». Лезвие сильно укорочено, на основе присутствует углубление, которое регулирует глубину проникновения острой части. Можно делать круговой и поперечный надрез.
• С крючком. Короткая металлическая часть лезвия полностью тупая, и только на его кончике присутствует заостренный крючок. Относится к профессиональному инструментарию электромонтера. Идеально подходит для срезания изоляции вдоль поверхности шнура.
• Модель с «клювом» подойдет только опытным электромонтерам. Конструкция лезвия полностью соответствует названию. При этом вся поверхность полностью заточена. Можно использовать для формирования продольных и круговых надрезов.

Дополнительная информация! На фабричном ноже в обязательном порядке должна присутствовать маркировка допустимого напряжения.

Вам это будет интересно Измерительные клещи тока Пример электромонтажного ножа

Каждый вариант имеет свои особенности строения лезвия и дополнительную функциональность ручки. Но данный тип устройства считается самым простым и действенным. Существуют специальные инструменты для снятия изоляции проводов от изоляции. Они являются универсальным инструментом для зачистки проводников, и могут оснащаться несколькими режущими элементами различной длины и конфигурации. Но главным элементом является особый зажим, с помощью которого производится круговой разрез изоляции.

Такие инструменты для снятия изоляции являются наиболее удобными. Они позволяют вручную подбирать диаметр провода, не опасаясь повреждения жилы. Работать таким приспособлением нетрудно, достаточно закрепить провод в зажиме и совершить съемником один оборот вращательного движения вокруг провода.

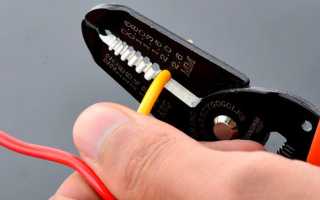

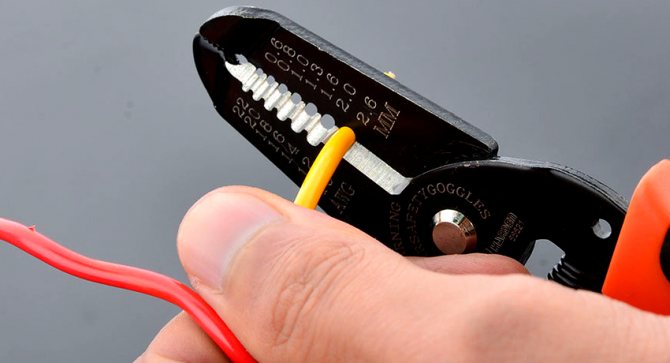

Стриппер

Стриппер – это современный вариант для зачистки изоляционного слоя с кабелей. С помощью специального рычага можно регулировать глубину надреза, не повреждает жилы и простой в использовании. Существует 3 вида стрипперов:

• Ручной. Внешне похож на обычные кусачки. Отличием является наличие борозд на внутренних частях резцов. С помощью этих борозд можно регулировать глубину надреза.
• Полуавтоматический. Внешне похож на ручной, но более прост в работе. Производится подбор борозды по диметру проводника, благодаря простому нажатию на ручку изоляция удаляется. Дополнительной функцией является возможность опрессовывания срезов.
• Автоматический самостоятельно определяет диаметр провода и производит точный и аккуратный надрез без повреждения жилы. Достаточно нажать на ручку. Относится к категории профессиональных инструментов.

Бокорезы, плоскогубцы

Бокорезы внешне очень напоминают пассатижи, только внутренняя часть металлических платин обустроена острыми лезвиями. Есть модели и с насечками для проводников определенного диаметра. Такой вариант более прост в использовании. Но применять такой вариант инструментария стоит очень осторожно, так как существует огромная вероятность повреждения внутренней части провода.

Варианты плоскогубцев и пассатижей

Более простой вариант бокорезов – это обычные домашние многофункциональные плоскогубцы. Данные многофункциональные «клещи» имеют во внутренней части металлической основы некоторые выемки, с помощью которых можно отлично зафиксировать провод или снять уже надрезанный ее кусок. Но произвести полноценную очистку практически невозможно.

Внешний вид пассатижей

Если же использовать комбинированные или диэлектрические плоскогубцы, то ими можно произвести электромонтажные работы любой сложности. В данных моделях есть и специальные зажимы-выемки, и встроенные бокорезы, и ручка из специального материала с высокой изоляционной функцией.

Диэлектрические плоскогубцы

Обзор лучших моделей стрипперов для снятия изоляции с проводов

Большой популярностью пользуется инструмент для снятия изоляции отечественного производителя КВТ. Компания предлагает качественные модели стрипперов по доступной стоимости. Одной из самых популярных моделей является инструмент для снятия изоляции WS-04А, который предназначен для удаления оплетки с проводов сечением 0,05-6 мм². При помощи винта микронастройки можно регулировать диаметр отверстия под размер кабеля. Купить стриппер можно за 1,2 тыс. руб.

Для удаления изоляционной оплетки с плоских проводников ПУНП и ВВГ-П и очистки оболочки с кабеля сечением 0,05-10 мм² можно использовать модель KBT WS-11. Инструмент для снятия изоляции имеет винт микронастройки, что позволяет подобрать необходимый диаметр отверстия для определенного типоразмера кабеля. Для удобной эксплуатации инструмент оборудован двухкомпонентными рукоятками и усиленными прижимными губами с шириной захвата 13 мм.

Инструмент для снятия изоляции WS-04А от компании KBT является одним из самых популярных устройств

Данная модель стриппера позволяет одновременно зачищать несколько проводов одним движением, что осуществляется благодаря широким прижимным губам. Инструмент оснащен опцией частичного удаления изоляции. Стоимость стриппера составляет 1,4 тыс. руб.

Другой хорошей моделью отечественного производства является инструмент для снятия изоляции KBT WS-12, который используется для многожильных и многопроводниковых кабелей сечением 0,05-10 мм². Приспособление оснащено встроенным модулем для обрезки проводов. Лезвия инструмента выполнены из нержавеющей стали. Они имеют направляющие, которые предохраняют от разбалтывания и косой резки. Инструмент может снять изоляцию с середины провода. При помощи съемного цельнометаллического регулятора можно задать расстояние, необходимое для удаления оплетки. Стоимость инструмента составляет 1,5 тыс. руб.

Востребованный инструмент для снятия изоляции KBT

Компактный и удобный в работе инструмент для снятия изоляции – КВТ КС 25. Он предназначен для кабелей СИП сечением 4,5-25 мм². Стриппер имеет поворотный, регулируемой по длине нож, который выполняет удаление оплетки толщиной 3,5 мм. Разрезы изоляции могут производиться продольно, поперечно и по спирали. Корпус приспособления изготовлен из ударопрочного пластика, что является гарантией надежности и долговечности устройства.

Для выполнения манипуляций с проводами инструмент можно установить на стол и зафиксировать при помощи подпружиненной скобы. Купить стриппер можно за 1,5 тыс. руб.

Инструмент WS-06 является автоматическим стриппером, который настраивается на необходимую толщину изоляции

Инструмент для снятия изоляции KBT WS-06 является автоматическим стриппером, который настраивается на необходимый диаметр и толщину изоляции. Он предназначен для многожильных проводов размером до 2 мм. Удаляет оплетку сечением 0,2-6 мм². Корпус приспособления изготовлен из стекловолокна, что придает ему прочность, надежность и легкость в эксплуатации.

Важно! Эта модель имеет зауженные концы, что позволяет использовать приспособление в труднодоступных местах.

Инструмент оснащен ограничителем длины для снятия изоляции. Рукоятки имеют блокиратор в сложенном положении, что обеспечивает удобство и безопасность при хранении устройства. При помощи данного стриппера можно осуществлять V-образную резку кромок кабеля при зачистке проводов от изоляции. Инструмент можно купить за 1,3 тыс. руб.

Разновидности стрипперов

Так как провода при монтаже электроразводки используются разных марок и сечения, то для их подготовки применяют несколько разновидностей инструмента для зачистки кабеля. Результат работы у них примерно одинаковый, но в зависимости от производителя, надежность и долговечность будет отличаться.

В зависимости от навыков, предпочтений и суммы денег, которую есть возможность потратить на покупку инструмента, можно выбирать автоматические и ручные стрипперы – каждый из которых имеет определенные плюсы и минусы использования.

Стрипперы делятся на те, которые зачищают именно токоведущие жилы проводов, а есть такие, что предназначены для снятия только наружной изоляции – это тоже достаточно трудозатратная операция, если проводить ее обычным ножом.

Разновидность съемников изоляции на видео:

Для срезания наружной изоляции

Работа по зачистке жил проводов начинается со снятия наружного слоя изоляции. Многие кабели имеют достаточно «нежную» оболочку и если сделать неверное движение ножом, то прорезается и внешний ее слой и покрытие, нанесенное на жилы. Есть ряд инструментов, которые разработаны для того, чтобы разрезать наружный слой изоляции, не цепляя покрытие токонесущих жил.

Нож для снятия наружной изоляции

Хотя этот инструмент для разделки не относится к классу стрипперов, он широко используется вместе с ними, так как последние в свою очередь предназначены в первую очередь для работы именно с внутренними жилами проводов.

Внешне этот станок для разделки кабеля представляет собой серповидное обоюдоострое лезвие, на кончике которого есть гладкая округлая подошва – пятка.

Сделав минимальный надрез на внешней изоляции под нее просовывается пятка и теперь можно одним движением срезать с кабеля наружный слой. Так как пятка гладкая, то она скользит по внутренним жилам кабеля, не принося им никакого вреда.

Стриппер для снятия наружной изоляции

С виду этот прибор напоминает толстую ручку от ножа, с ровной поверхностью на торце. Сверху к ней подводится лапка, которая прижимает провод к поверхности – сила прижима регулируется ползунком на корпусе. Изоляция разрезается лезвием, что выдвигается с торца, к которому прижимается провод.

Глубина прорези регулируется винтом, который расположен с противоположного торца инструмента.

Порядок работы прост – выставляется глубина разрезания изоляции, в зажим вставляется кабель, прижимается к поверхности лапкой и протягивается на необходимую длину. Затем остается просто стянуть изоляцию с провода. Этот станок для разделки кабеля создан для проводов круглой формы (в частности марки NUM), но при определенных навыках будет полезен и для плоских.

У некоторых из таких инструментов есть дополнительный нож (у того, что на рисунке он в белом пластиковом чехле), но практика показывает, что толку от него обычно никакого и лучше выбирать модели без такого дополнения.

Полуавтоматические стрипперы

Под функцией «полуавтомат» подразумевается, что такой стриппер для снятия изоляции подрезает оболочку провода, а человек уже дополнительным движением сам снимает с жилы получившийся кембрик.

Некоторые из таких инструментов требуют отдельного навыка использования, так как не контролируют глубину реза

Зачистные клещи

Внешне этот инструмент напоминает плоскогубцы – когда ручки сводятся вместе, то также сходятся и режущие кромки. Это устройство предназначено для быстрой обработки большого количества одинаковых проводов, диаметром до 5 мм.

На определенную толщину жил клещи настраиваются вручную, посредством регулировочного винта – это одновременно их преимущество и недостаток. Минус очевиден – если в процессе работы надо будет зачистить несколько жил другого диаметра, то клещи надо перенастраивать сначала на них, а затем обратно. Также у таких инструментов зачастую отсутствует ограничитель длины отрезаемого участка изоляции – отмерять ее придется на глаз.

Преимущество такого решения в том, что при правильной настройке такие клещи для снятия изоляции физически не способны испортить жилу провода. Кроме того, они могут настраиваться на любую толщину провода в интервале до 5 мм – даже если для монтажа применяются кабели не самого высокого качества, которые на заводе сделаны с определённой погрешностью по толщине токоведущих жил. Также конструкция клещей делает их самыми удобными для работы в труднодоступных местах и ими можно обрабатывать провода, находящиеся под напряжением. При монтаже это свойство используется крайне редко, но все когда-нибудь случается впервые.

Для удаления изоляции провод заводится между ножами, ручки сжимаются и теперь жилу можно вытаскивать наружу, а внутри клещей останется отрезанный кембрик. Некоторые марки изоляции могут быть достаточно вязкими, поэтому для облегчения работы саму жилу (или клещи) после обхватывания ее ножами надо немного провернуть вокруг своей оси. Тогда изоляция надрежется со всех сторон и снимется гораздо легче.

Нож для круговой подрезки изоляции

Как и при использовании обычного ножа, здесь приходится «чувствовать» инструмент, чтобы не зацепить жилу, но все равно такая конструкция дает больше свободы и значительно повышает скорость работы.

Внешне такой инструмент напоминает обычный степлер для бумаг, но с торца и по бокам у него расположены лезвия, которыми надрезается изоляция провода. Еще в корпус встраиваются кусачки – вроде бы мелочь, но периодически сильно выручает.

В зависимости от необходимого способа реза, провод продевается в определенное углубление на корпусе (или сквозь него, если снимается наружная изоляция) и зажимается ножами. Затем делается небольшой поворот вокруг оси и можно снимать получившийся кембрик.

Обзор подобного устройства на видео:

Преимущества устройства – простота и универсальность, так как есть возможность снимать наружную и внутреннюю изоляцию.

Автоматические стрипперы

Это самые «скоростные» инструменты, которыми делается зачистка проводов. Всё что надо сделать при работе с такими устройствами, это вставить провод в предназначенное для него место и сжать ручки клещей. Инструмент самостоятельно определит толщину провода, зафиксирует его и в нужном месте снимет изоляцию. По принципу действия делятся на те, что отрывают изоляцию и отрезают ее.

Кулачковые стрипперы

У такого устройства есть две пары кулачков, каждая из которых закреплена на своей половине клещей. Между ними укладывается провод, с которого надо снять изоляцию. При сжимании ручек, верхние кулачки смещаются к нижним и прижимают к ним провод, а потом происходит раздвигание клещей. При этом, левая пара кулачков плотно обхватывает и удерживает провод, а правая соединяется под некоторым углом, частично продавливая изоляцию. Когда губки клещей расходятся, то правая пара кулачков отрывает кусок изоляции и провод зачищен.

Преимуществом такого типа устройств является его возможность подстраиваться под разные диаметры провода и возможность зачищать несколько жил сразу. В ручки таких клещей зачастую встраиваются кусачки и крампер.

Наглядно принцип их работы на видео:

Подрезающие автоматические стрипперы

Эти модели несколько отличаются от предыдущего устройства, но основной принцип действия в целом такой же. Главное различие в том, что здесь нет кулачков – вместо них за губками изоляцию провода подрезают ножи. Они же снимают ее с жилы.

Это также полностью автоматический стриппер, который самостоятельно подстраивается под любой диаметр провода (от 0,2 до 6 мм).
