Болгаркой с электроприводом выполняют много разных рабочих операций. Чтобы снизить трудозатраты с одновременным повышением точности его используют в качестве основы для станка.

«Болгарка» – распространенное название угловой шлифовальной машины (УШМ). Сменой диска этот универсальный аппарат преобразуется для обрезания, выполнения других рабочих операций.

Болгарки

Как сделать отрезной станок по шагам с чертежами: 4 довода в пользу реализации проекта

Чтобы не сомневаться в правильности принятого решения изучите следующие факты:

1. без надежного закрепления заготовки вибрируют, увеличивая риск повреждения диска;
2. тяжелым инструментом трудно манипулировать с высокой точностью, соблюдая перпендикулярность разреза;
3. сложности увеличиваются при обработке толстых изделий, при создании большой партии однотипных деталей;
4. при занятости обеих рук существенно повышается вероятность получения травм.

Качественный станок необходим для решения отмеченных задач, улучшения производительности. Его создают по следующему алгоритму:

• уточняют целевое назначение, объем работ;
• изучают чертежи фабричных аналогов и самоделок, выбирают подходящий вариант;
• составляют комплект конструкторской документации со списком необходимых покупок;
• выполняют сборку по утвержденному плану с проверкой работоспособности.

ТОП 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

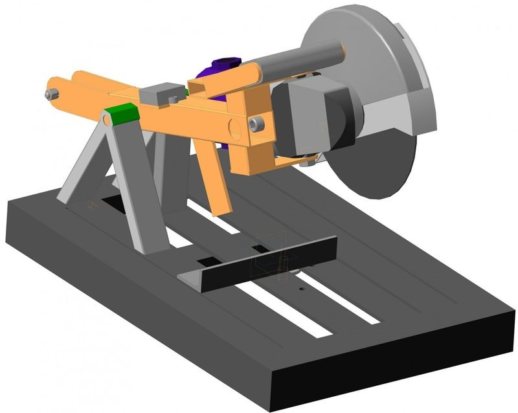

Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

• простое и надежное крепление заготовки;
• значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
• при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

Картинка № 3. Сборочный чертеж маятниковой пилы

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.

К сведению! В других стойках надо установить винтовые опоры. С их помощью компенсируют неровности напольного покрытия.

Картинка № 5. Чертеж циркулярной пилы

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.

Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками. Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску.

Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Изготовление приспособлений самостоятельно

Для облегчения работы на УШМ были придуманы всевозможные конструкции, которые увеличивают её функции. Наличие оснастки даёт возможность применять УШМ как ленточный шлифовальный станок. Приспособления для болгарки изготовить своими руками несложно, к тому же обойдётся гораздо дешевле.

Приспособления для болгарки

• Штатив
• Фиксатор
• Фрезер
• Стусло
• Штроборез
• Удлинитель

Штатив – это устройство, которое освобождает одну руку. УШМ держится лишь одной, а второй рукой есть возможность поддерживать металл и поворачивать его при необходимости. Кроме того, с помощью него легко установить нужный угол отреза. Он позволяет делать работу качественно и безопасно. Станина изготавливается из металлических профилей, автоамортизатора, иногда даже применяется фанера. Подобное усовершенствование допустимо лишь для станка с дисками 125 мм, при большем размере это опасно, так как приходится убирать кожух. Можно за основу брать разные варианты или сделать свой чертёж. Главное, чтобы надёжно крепился инструмент. Самый удобный способ – когда болгарка закрепляется за кожух защиты. Необходимо всего 2 болта на 10 и 2 гайки, которые крепятся на наружную часть кожуха. Ещё 2 пластины и труба, на которую все и привинчивается. А выключатель стоит сделать не фиксируемый, можно ножную педаль, тогда при нестандартной ситуации легко остановить станок. Если конструкция для резки металла получилась прочная, то можно применять её для распилки дерева.

Фиксатор – зажимов много, но самый лучший вариант для крепления болгарки – тиски. Они прочно держат, и нет надобности поддерживать рукой, тем самым уменьшается риск получения травмы. Поворотные тиски увеличивают возможности машинки (косой рез). При установке нужного диска или напильника в тиски получается точильная машинка, но, открутив, можно заняться работой вручную. А закрепляя поперёк диска упоры с прорезью, обработку можно получить очень точную. Самый популярный вариант – это ленточная пилорама из УШМ. Необходимо всего лишь иметь надёжную станину и хорошо укрепить станок.

Фрезер – ещё одно приспособление для болгарки. Станок имеет мощный двигатель, поэтому его можно переделать во фрезер. Для этого следует в проём верстака вывести вал и одеть сверху патрон с головками для фрезеровки. Полученным самодельным приспособлением для болгарки обрабатываются твёрдые породы дерева

Важно помнить, что аппарат не предназначен для такого вида работ, поэтому нужно позаботиться о своей безопасности.

Стусло – это поворотная поверхность под шлифовальную машину. С помощью данного приспособления легко нарезать под нужным углом плинтуса, багет, профиль

Следует, всего лишь, поставить нужный диск, затем поверхность фиксируется под углом 45 градусов, и станок готов к работе. Можно нарезать любой наличник для деревянного дома или тротуарную плитку.

Штроборез – нужное приспособление для болгарки. Используют для прокладывания проводки, выдалбливая углубления в стене. Однако это небезопасно. При изготовлении насадки на болгарку, работающей на плотном основании, ею можно резать стены на весь диаметр диска. При хорошей подошве для болгарки направляющее перемещение её осуществляется плавно, без особых усилий.

Удлинитель – применяется для слесарных и сантехнических работ в труднодоступных местах.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

1. После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
2. Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
3. К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
4. Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
5. Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
6. Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
7. Узлы в сборе закрепляют на оси двух сторон.
8. Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
9. Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
10. Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Изготовление мини болгарки

Самая ответственная часть – это посадить подшипник на немного обработанную (с помощью дрели и напильника) стойку от мат. платы компьютера и запрессовать тросик.

Разбираем зажим – крокодил и с помощью самодельного хомута крепим к нему подшипник. Кусок троса от спидометра закрепляем пластиковыми хомутами.

Сам электродвигатель вместе с реле помещаем в разрезанный по размеру баллончик от герметика (пустоты заполняем кусками резины). Дополнительно закрепляем болтом, который упирается в корпус моторчика от проворачивания.

Отрезной диск тоже самодельный. Для него изготавливаем защитный кожух из пластика.

Электрическая схема проста: при нажатии мини-кнопки включается реле, которое в свою очередь замыкает силовые контакты и подаёт напряжение на электродвигатель.

После сборки получаем новую конструкцию с необычным расположением моторчика. При работе инструмент держим так же, как и обычную “болгарку”, только теперь он стал более мобильным.

Укрепление станка и другие средства защиты оператора

Надежный силовой каркас – основа безопасности. Дополнительно закрывают движущиеся узлы, предотвращают доступ посторонних лиц в рабочую зону. В процессе обработки деталей применяют очки, маски, рукавицы, иные средства индивидуальной защиты.

Кроме надежного укрепления станка для защиты оператора служит определенное расположение болгарки. Для безопасности и предотвращения порчи одежды ее устанавливают так, чтобы сноп искр при работе направлялся в обратную от человека сторону.

Все 5 вариантов самодельных станков из болгарки разного назначения

Привод инструментов этой категории отличается высокой мощностью. Качественная болгарка отличается небольшими размерами, долговечностью, устойчивостью к высоким рабочим нагрузкам. В некоторых моделях предусмотрена регулировка оборотов. Современные УШМ в базовой комплектации оснащены защитой от перегрева. Такое изделия – хорошая основа для изготовления самодельных станков разного функционального назначения.

Картинка № 9. Такой самодельный торцовочный станок подходит для обработки плит из гранита и мрамора

Токарный станок из болгарки

Самодельный фрезерный станок своими руками по дереву, другие виды оборудования

Картинка № 11. Для закрепления разных инструментов фрезерный станок своими руками по дереву надо оснастить универсальной головкой

К сведению! Это приспособление можно присоединить к валу электродвигателя после демонтажа штатного редуктора.

Картинка № 13. По снимку не сложно понять принцип действия и конструкцию шлифовального/плоскошлифовального станка

3 других станка: точильный, для заточки цепей и резки кирпича

Картинка № 15. При оснащении подходящим диском такое оборудование используют для резки кирпича, керамической плитки, натурального/ искусственного камня

Картинка № 16. Жесткое крепление к прочной столешнице превращает обычную болгарку в удобный станок для заточки цепей

ОЧЕНЬ ОПАСНО! В любом случае надо не забывать о целевом назначении оборудования. Если вы делаете самодельный станок по резке металла, следует продумать усиление конструкции. Обработку пластиковых и деревянных заготовок выполняют с меньшими нагрузками.
