В жизни каждого домашнего мастера может возникнуть ситуация, когда решить ту или иную задачу можно наиболее эффективно только с помощью паяльного оборудования. Необходимо правильно выбрать это устройство, ведь хочется, чтобы приобретенное оборудование без каких-либо осложнений помогло удовлетворить возникшую потребность.
Каждому понятно, что без знания технических характеристик паяльного оборудования крайне сложно выбрать среди всего разнообразия подобных устройств наиболее подходящий вариант.
Важно помнить, что качество пайки зависит не только от исполнения паяльника, но и от особенностей прилагаемых к нему комплектующих, которые у самой бюджетной модели представлены контрольно-управляющим модулем и пружинным держателем.
Для удовлетворения бытовых потребностей такой паяльный прибор подходит лучше всего. Он сможет поддерживать в процессе работы необходимую температуру для эффективного выполнения операций, а также защитит от перегрузок и статики.
Если сравнить паяльный прибор в подобной комплектации со стандартной паяльной станцией специального назначения, то можно узнать, что по дополнительной оснастке оба этих прибора ничем не отличаются. Последняя обычно поставляется с термопинцетом, феном локального подогрева, тепловым излучателем, вакуумным пинцетом и вспомогательной арматурой.
Классификация паяльных приборов
Паяльная станция позволяет выполнять узкоспециализированные задачи, поэтому она более предпочтительна. Эти устройства можно классифицировать в зависимости от целей использования. Именно они и определяют комплектационный набор конкретной модели. Существует несколько видов паяльных устройств:
- Термовоздушная. Прибор, который поставляется с феном и позволяет выполнять пайку горячим воздухом.
- Индукционная. Небольшое по размерам устройство, которое, несмотря на это, обладает довольно большим рабочим потенциалом и выносливостью.
- Импульсная. Предназначена для монтажа и демонтажа современных схем.
- Инфракрасная. Наиболее подходящий вид устройств для проведения в домашних условиях ремонта мобильного телефона или планшета.
Ремонтные
Кроме того, в профильной литературе и в интернете встречаются упоминания о ремонтных паяльных станциях. Их используют для осуществления ремонта всевозможных электронных устройств или на тех производствах, где необходимо автономное или единовременное выполнение разных операций, связанных с пайкой.
Говоря иначе, ремонтная многофункциональная паяльная станция представляет собой единую установку, в которой комбинируется несколько инструментов разного назначения.
Плюс ко всему бывают паяльные станции 2 в 1 и 3 в 1. Модели 2 в 1 совмещают в себе функции фена и паяльника. А паяльная станция 3 в 1 содержит в себе ещё и блок питания.
И ещё одно дополнение. Практически все паяльные установки работают на электроэнергии. Но некоторых интересует, бывают ли газовые паяльные станции. На самом деле здесь есть некоторая путаница в терминах.
Читайте также:
Для выполнения значительных объёмов работ на стройках или в коммунальном хозяйстве, для пайки толстых медных труб иногда используют мощные аппараты с газовыми стационарными баллонами. Их, конечно, можно назвать паяльными станциями, но по факту это просто большие и мощные газовые горелки.
Технологические особенности применения
На основании такого признака, как тип пайки, эти устройства можно разделить на две основные группы — свинцовые и бессвинцовые.
Свинцовые станции
В конструкции устройств, предназначенных для свинцовой пайки, предусмотрен специальный модуль, позволяющий выбирать желаемый уровень нагрева жала. Они могут быть выполнены в двух вариантах — использующих для работы электроэнергию и в виде станций индукционного типа.
Говоря об индукционных станциях, нужно отметить, что возможность использования этих устройств для выполнения необходимых манипуляций обеспечивает переменное магнитное поле.
В процессе работы обработка каждого элемента пайки выполняется с индивидуально подобранной мощностью, что делается в автоматическом режиме. Такая возможность заложена производителем в самом приборе, он может без участия пользователя определить теплоемкость компонента пайки.
Индукционные станции для пайки более удобны в эксплуатации и имеют высокий уровень теплоотдачи.
Бессвинцовые станции
Если требуется выполнить пайку мелких элементов схемы или труднодоступных компонентов, то в этом случае используют способ бесконтактной пайки. По такому принципу работают термовоздушные и инфракрасные паяльные станции.
Работа инфракрасного оборудования для пайки осуществляется за счёт использования свойств инфракрасных лучей, вырабатываемых керамическими или кварцевыми элементами. Станции инфракрасного типа используются главным образом для монтажа и демонтажа элементов компьютерных схем и материнских плат.

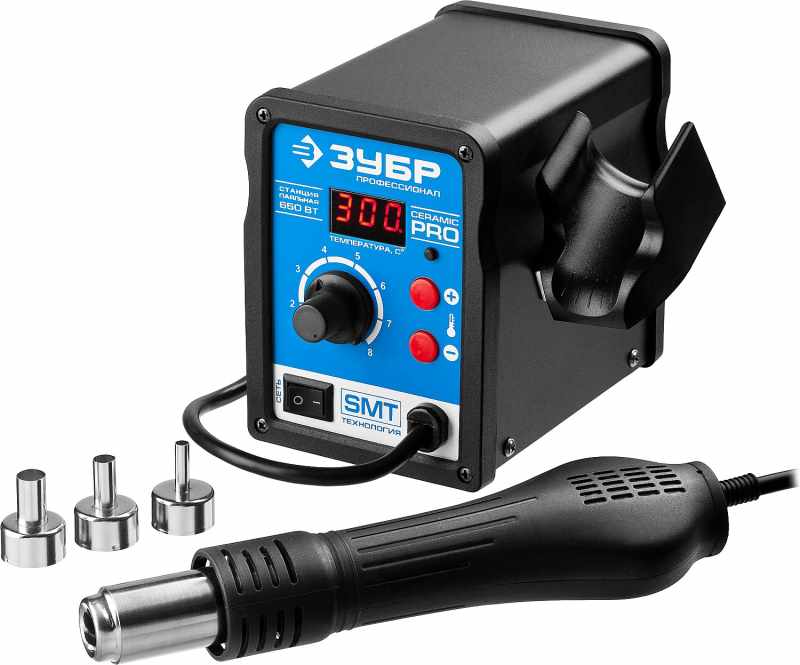

В основу работы станций термовоздушного типа положен принцип точечной передачи горячего воздуха. Благодаря этому они могут без особых усилий прогревать труднодоступные элементы, не задев при этом соседние контакты.
Чаще всего работники мастерских по ремонту бытового электронного и мобильного оборудования используют именно этот вид паяльных устройств.
Разновидности паяльных станций
На рынке можно встретить множество моделей паяльных станций они отличаются функциональными возможностями и, конечно, ценой. Можно попробовать их классифицировать по видам, технологическим возможностям.
Цифровые и аналоговые
Управляющие модули на паяльных станциях могут работать, используя цифровые или аналоговые схемы.
У станций под управлением аналоговой аппаратуры стабилизация температуры происходит следующим образом – то есть, нагреватель работает до той поры, пока сердечник не будет разогрет до определенной температуры. По мере ее достижения произойдет отключение питания. По мере снижения температуры нагреватель будет включен снова и будет продолжать нагревать жало. В системе управления паяльника задействованы набор электронных компонентов и датчик температуры. Именно они и формируют сигналы, которые включают и выключают нагревание реле.

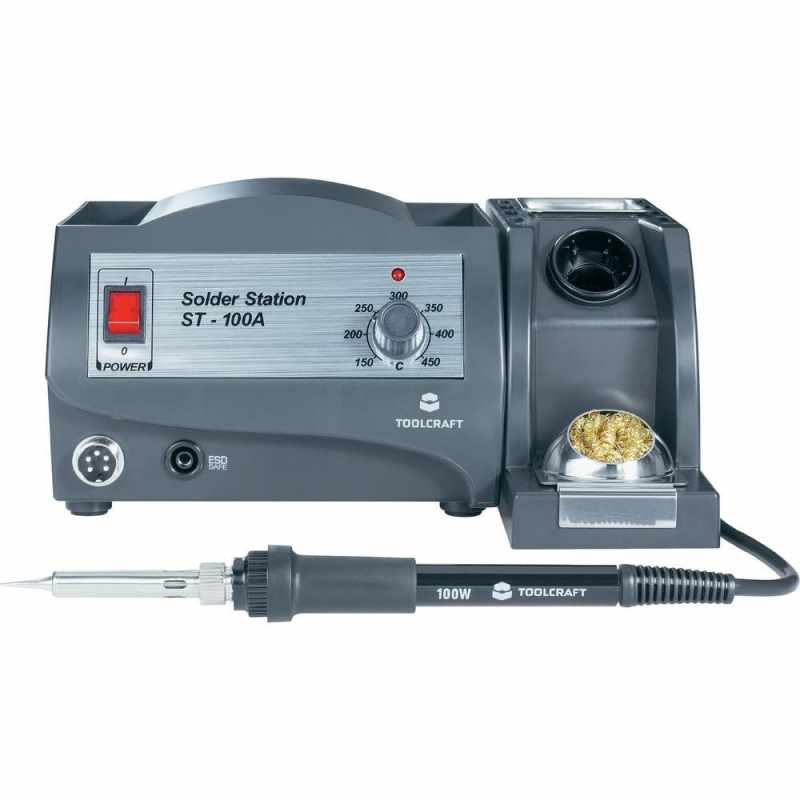

Аналоговая паяльная станция
Основное преимущество аналоговой системы – низкая стоимость, но вместе с этим, существенным недостатком является недостаточная точность функционирования и это нередко приводит к перегреву паяльника. Это порождает излишний нагрев деталей и быстрый износ жала паяльника, что приводит к его частой замене.

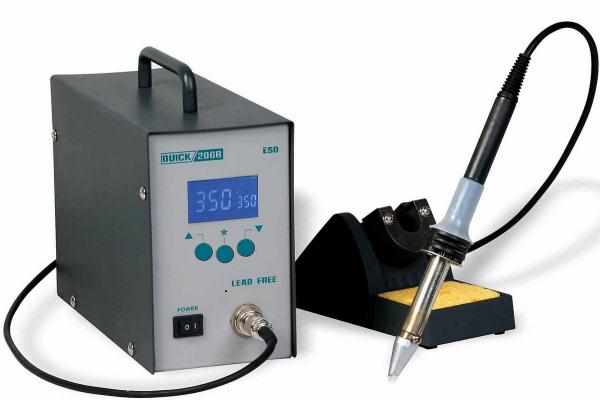

Цифровая паяльная станция
Цифровые станции работают под управлением контролера, в который зашита программа, которая регулирует работу устройства. Цифровая система управления показывает куда более лучшие результаты, чем аналоговая, в частности, в точности поддержания заданных температурных параметров.
Индукционные устройства
В паяльной станции индукционного типа разогрев паяльника происходит за счет токов высокой частоты, разогрев жала происходит до так называемой точки Кюри.
Индукционные устройства для пайки
По ее достижении свойства ферромагнитного покрытия изменяют и разогрев останавливается.
Бесконтактные станции
Станции этого класса применяют для ремонта и демонтажа схем, кроме того, с их помощью, возможно, осуществление микросхем с большим количеством контактов.
В работе таких станций применяют различные принципы:
- термовоздушный;
- инфракрасный;
- комбинированный.
Комбинированные паяльные станции сочетают в своем устройстве другие виды оборудования, например, термофен и паяльник.
-
Читайте также:
Бесконтактная станция Lukey 852D+ для пайки
По внешнему виду, такое устройство похоже на паяльник, который оснащен электронным блоком управления температурой.
Контактные станции могут работать с двумя типами припоев – оловянно-свинцовыми и бессвинцовыми.
Бессвинцовый припой
Оловянно-свинцовый припой
Последние станции отличаются тем, что в их комплект входит паяльник мощностью в 160 Вт. Это вызвано тем, припои, не содержащие свинец, обладают высокой температурой плавления. Такие станции комплектуют регулятором мощности, и это позволяет их использовать для работы с припоями, с низкой температурой плавления.
Демонтажные паяльные станции
Существующие паяльные устройства можно разделить на монтажные и демонтажные. К первой группе относят те, которые осуществляют пайку деталей на плате, но далеко не каждая из них может быть использована для разбора какой-либо паяной конструкции.
Для выполнения демонтажных работ применяют специальные станции. В составе такого оборудования работает компрессор, который задействован на отборе припоя из зоны работы. То есть припой, разогретый до определенной температуры, отсасывается с поверхности платы и собирается в отдельную емкость.
Демонтажная паяльная станция
Кроме того, на практике применяют установки, которые можно использовать для сборки плат и для их демонтажа. В комплект таких устройств входят паяльники с разной мощностью.
Комбинированные термовоздушные паяльные станции
Термовоздушные устройства используют в качестве основания для сборки комбинированных установок. Эти модели широко представлены на рынке. По сути, это комплекс, состоящий из термического фена и паяльника.
Существует множество модификаций приборов этого типа они отличаются от базовой модели маркой нагнетателя. В рукоятке фена устанавливают воздушную турбину. Такое решение позволило исключить из состава станции воздухоподводящий рукав. Работа со станцией стала более комфортной. Кроме того, в комплекте станции установлен встроенный блок питания. В состав этого устройства могут быть включены дымопоглотители, демонтажный пистолет и прибором для пайки бессвинцовыми припоями.

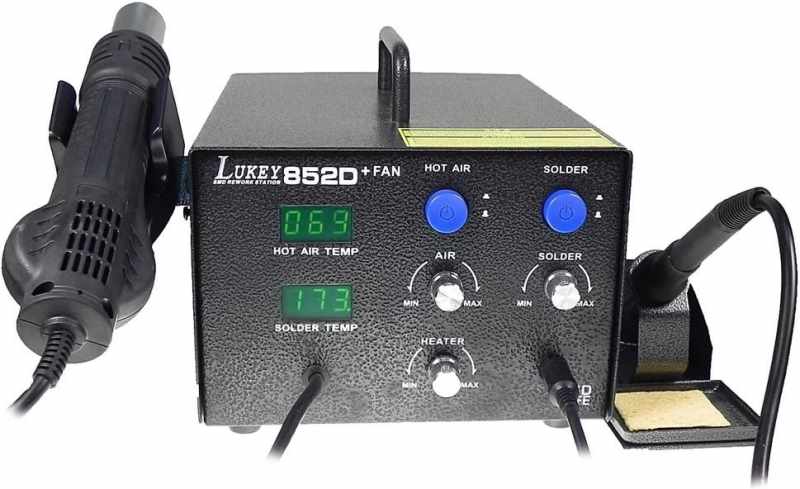

Паяльная станция 852D+
В состав комбинированных станций входит компрессор, который может подавать воздух в рабочую зону, а может откачивать его оттуда. С помощью него, припой попадает в специальную емкость. Это может быть полезно при монтаже микросхем в приборы.
Инфракрасные паяльные станции
Паяльные устройства этого класса были разработаны для решения непростых технологических проблем. Среди них есть и также:
- установка и демонтаж элементов разных габаритов;
- понижение температуры нагрева элементов выполненных из полимерных материалов;
- устранения потребности применения для выполнения монтажных работ большого количества насадок, которые приспособлены для работы с разными моделями микросхем.
Станции этого класса все чаще применяют для ремонта и обслуживания компьютеров и другой техники.
Любая ИК станция – это комплекс узлов и оборудования, состоящий из:
- устройства предварительного нагрева;
- верхнего нагревающего устройства;
- стол для фиксации обрабатываемой платы;
- блок, отвечающий за контроль температуры и содержащей в своей конструкции датчики температуры и микроконтроллер.
ИК – станции можно назвать оптимальным решением для работы с платами большого размера, например, материнских.
Верхнее нагревающее устройство обладает высокой мощности и это позволяет ему удалять платы большого размера. Нижнее нагревающее устройство предотвращает деформацию текстолита, которая может произойти в результате локального нагрева.

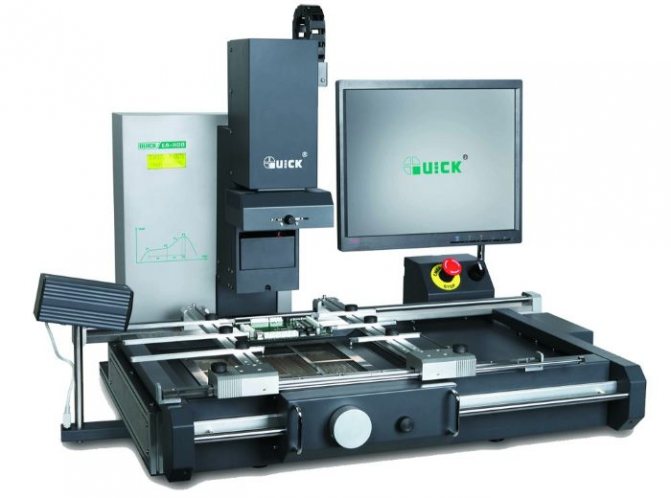

Разновидность инфрокрасной паяльной станции
Конструкция стола предназначена для надежного закрепления обрабатываемой платы, а предустановленная система, контролирующая температуру, довольно качественно настраивает ее в определенных контрольных точках.
Задача работника, эксплуатирующего станцию этого класса, сводится к настройке температурных режимов. Вся остальная работа перекладывается на станцию.
ИК – устройства можно классифицировать по типу нагревателя – керамические и кварцевые. В керамических устройствах применяют элементы, отличающиеся высокой наработкой на отказ и надежностью. Кварцевые менее инерционны и обеспечивают однородной областью прогрева.
Паяльник с керамическим нагревателем
Использование инфракрасных станций обеспечивает равномерный нагрев места работы.
Станции этого типа отличаются высокой ценой и его относят к профессиональному оборудованию.
Эксплуатация различных видов паяльного оборудования
Ввиду разнообразия разновидностей паяльного оборудования подобрать прибор для пайки, максимально удовлетворяющий стоящим задачам, бывает непросто. Собираясь приобрести ту или иную модель, советуем первым делом изучить их технические возможности и рекомендованную производителем область применения.
Домашние мастера, которым приходится выполнять мелкие операции паяльником, часто оказываются в ситуации, когда происходит перегрев чувствительных элементов прибора, но ничего поделать с этим не могут из-за отсутствия возможности правильно настроить температуру рабочего жала.
Тем, кто сталкивается с этим достаточно часто, обязательно стоит подумать о том, чтобы приобрести именно паяльную станцию с феном взамен обычного паяльника.
Такие станции поставляются с блоком питания, который позволяет по своему усмотрению настраивать напряжение, а также температурный режим прибора.
Однако не стоит рассчитывать, что после покупки паяльной станции с системой термостабилизации вы сможете обеспечить для себя комфортные условия работы. Прежде чем остановить выбор на определенной модели, необходимо сравнить все предлагаемые станции по такой характеристике, как мощность. Особенно об этом нужно побеспокоиться мастерам, которые собираются использовать тугоплавкие припои.
Если этому моменту не уделить внимание, то во время работы такой станцией могут возникнуть следующие негативные последствия:
- вследствие превышения допустимой температуры пайки компоненты схемы начнут перегреваться;
- из-за сильного перегрева значительно уменьшится срок службы жала паяльника;
- резко сократится долговечность нагревательного элемента;
- постоянный перегрев дорожек на плате;
- низкое качество пайки.
Если подобные ситуации приходится наблюдать довольно часто, то стоит подумать о замене используемого оборудования на специальные устройства для бессвинцовой пайки. Они не только обладают более высоким показателем мощности, но и могут быть использованы и для свинцовой пайки.
Способы управления паяльными приборами
Помня о том, что именно паяльные станции чаще всего используются при изготовлении и ремонте электроники и в них заинтересованы не только профессионалы, но и любители, производители решили создать для них новый тип устройств, обладающих более широким функционалом и сочетающим возможности оборудования разных типов.
Одна из особенностей таких устройств заключается в том, что к ним можно подключить несколько модулей, превращающих их в устройства для выполнения контактной или бесконтактной пайки, а также совершения других операций благодаря прилагаемому комплекту насадок и наконечников.
Рассматривая различные модели оборудования для пайки, необходимо особое внимание обратить на способ управления станции. В зависимости от этого можно выделить два типа устройств — цифровые и аналоговые.
При использовании приборов аналогового типа обязательно постоянное присутствие рядом с ними мастера, поскольку по достижении определенной температуры прибор должен быть отключён, иначе это приведет к перегреву паяльного жала.
В то же время у обесточенного устройства температура начинает снижаться и для возобновления пайки придётся подождать некоторое время, пока температура опять не поднимется до рабочей температуры.
В цифровых станциях работу поддерживает специальное программное обеспечение, которое следит за температурой нагрева жала и регулирует его при необходимости.
Из этого следует, что лучше всего выбирать для пайки устройства с цифровым режимом контроля, ведь в этом случае мастер может рассчитывать на более стабильный и точный уровень поддержания необходимой температуры.
Монтажные и демонтажные
Также возможно разделить все паяльные станции на монтажные и демонтажные.
Монтажными называются любые станции, осуществляющие пайку деталей. Однако при этом не все они могут отпаять какой-либо элемент от общей конструкции.
Для подобных целей созданы специальные демонтажные станции. В их конструкцию включён компрессор, работающий на отсасывание припоя. То есть разогретый припой с рабочей поверхности удаляется в особую ёмкость.
Также существуют монтажно-демонтажные установки для пайки, выполняющие сразу обе функции. В их комплектации есть как монтажный, так и демонтажный паяльники (они, кстати, имеют различные мощности).
Принципы выбора паяльных устройств
Современное оборудование для пайки предназначено для выполнения качественного соединения элементов. И для того чтобы оно могло наиболее эффективно справляться с этой задачей, при его выборе необходимо обращать внимание на следующие конструктивные и технические особенности:
- Тип нагревательного элемента. На сегодняшний день в магазинах можно приобрести два вида паяльных устройств в зависимости от используемого в них типа нагревателя — керамические и нихромовые. Керамическим нагревателям требуется минимум времени для нагрева, однако, они отличаются неустойчивостью к неравномерному прогреву и могут треснуть. Однако если паяльное оборудование оснащено системой термостабилизации, то такие нагреватели могут демонстрировать хорошую теплоотдачу, высокую мощность и долговечность. По сравнению с ними нагреватели из нихрома не обладают столь длительным сроком службы, поэтому выбирать их следует, если прибором для пайки планируется пользоваться нечасто. Главное достоинство нагревателей из нихрома — более низкая цена по сравнению с керамическими.
- Диапазон регулируемых температурных режимов.
- Скорость разогрева.
- Мощность. Для обеспечения качественной работы паяльного оборудования необходимо учитывать цели его использования. Если говорить конкретнее, то нужно учитывать тип пайки, который нужно выполнить, а также компоненты, с которыми предстоит работать. Исходя из этого, становится понятно, что именно на мощность нужно обращать в первую очередь внимание при выборе станции. Особенно об этом следует помнить тем покупателям, которые выбирают оборудование для ремонта чувствительных видов аппаратуры — навигаторов, планшетов и пр.
- Напряжение.
- Эргономические параметры — форма, размеры и вес.
А также не следует оставлять без внимания и объективные факторы, которые смогут помочь в выборе подходящего устройства для пайки:
- Если исходить из действующих в мире стандартов, то все работы, связанные с изготовлением и ремонтом электроники, должны проводиться с использованием метода бессвинцовой пайки. Поэтому в выбираемом оборудовании максимальный температурный режим не должен превышать отметку 250 градусов Цельсия.
- Расположение микросхем в корпусе типа BGA. На первый взгляд может показаться, что в этом есть определенный смысл, ведь так можно уменьшить габариты изделия. Но в то же время возникает и негативный момент — пайка становится более трудоемкой операцией из-за труднодоступности компонентов.
