Как сделать снегоход из бензопилы Дружба своими руками

С началом зимы, особенно снежной, появляются проблемы, связанные с передвижением. Мало кто знает, что из подручных средств можно сконструировать снегоход, как альтернативное средство передвижения в зимних условиях. При этом, нет необходимости в серьезных затратах. Тем более, что при наличии большого количества снега на автомобиле далеко не уедешь, а вот снегоход позволит передвигаться в подобных условиях без особых проблем.

Выбор бензопилы

В торговых точках можно встретить несколько моделей бензопил. Наиболее популярные из них, это бензопила «Дружба», бензопила «Урал» и бензопила «Штиль». Прежде, чем выбрать, следует хорошо подумать, сопоставив их технические характеристики.

Бензопила «Дружба»

Это самая простая бензопила, которая может быть использована в качестве движка на снегоход. В итоге получается элементарная конструкция без ничего лишнего.

Единственный недостаток – это большой вес при сравнительно малой мощности. Кроме этого, на конструкции отсутствуют детали для крепления кожухов безопасности. К тому же эта конструкция устарела по всем показателям.

Технические характеристики:

• Мощность – 1 кВт;
• Вес – 12 кг;
• Двигатель (двухтактный);
• Длина шины – 45 см;
• Топливо (бензин).

Бензопила «Урал»

Это специализированная модель, имеющая большую надежность, мощность и меньший вес, по отношению к мощности. Это экологически чистый агрегат, способный работать в экстремальных условиях.

Если решено использовать бензопилу «Урал», то это хороший выбор. Ее технические характеристики полностью соответствуют, заявленным.

Технические характеристики.

• Мощность – 3,68 кВт;
• Вес – 11,7 кг;
• Двигатель (бензиновый двухтактный);
• Габаритные размеры – 46х88х46 см;

Бензопила «Штиль»

Она так же подойдет для создания снегохода своими руками. Это экологически чистый аппарат, абсолютно безвредный для человека. Основное достоинство бензопилы – это малый вес и бесшумность в работе, по сравнению с бензопилой «Урал», а тем более, если сравнить с бензопилой «Дружба».

Технические характеристики аэросаней

По техническим свойствам аэросани мало отличаются бензопилы. Однако при малой тяге удается развить высокую скорость.

• 4700 об/мин мощность двигателя;
• 15 л.с.;
• 62 кг — максимальная сила тяги винта;
• диаметр винта 1300 мм;
• 2300 — максимальное число оборотов винта в минуту;
• 1,85 — передаточное отношение редуктора;
• 0,68 кв.м. – площадь скользящей поверхности полозьев (лыжи);
• 40-50 л. — объем топливного бака;
• 40-50 км/час – максимальная скорость;
• 50-70 км/час — максимальная скорость по укатанному снегу;
• 75-80 км/час — максимальная скорость по снежной целине;
• 100-110 км/час – максимальная скорость по насту;
• 90,7 кг – вес без водителя (сухой вес);
• 183 кг – полный снаряженный вес.

Грузоподъемность

Под грузоподъемностью понимается вес водителя, пассажиров, грузов и дополнительного топлива. В аэросани на борт берут 1-5 пассажиров. Вес груза на борту достигает 300 кг.

Таким образом, аэросани становятся подспорьем при перемещении грузов и людей между отдаленными населенными пунктами в заснеженных районах. Так же они станут незаменимы во время охоты, чтобы оттащить тушу или добрать до нужного квадрата.

Дальность хода

Если на аэросанях установлен малолитражный двигатель, то на одном стандартном баке в 40л. При крейсерской скорости удается преодолеть до 300 км.

Схема изготовления снегоход из бензопилы Урал своими руками

Схемы сборки снегохода из бензопилы «Урал»: 1 – руль; 2 – топливный бак (от бензопилы «Дружба»; 3 – силовой агрегат (от бензопилы «Урал»); 4 – втулка стойки рулевой лыжи (труба диаметром 30-2 шт.); 5 – рулевая лыжа (2 шт.); 6 – приводное зубчатое колесо гусеницы (капрон, лист s15, 2 шт.); 7 – гусеница (от снегохода «Буран», укороченная); 8 – рама; 9 – опорный каток (от картофельной сортировки, 18 шт.); 10 – подкос спинки-ограничителя (труба ½); 11 – натяжное устройство гусеницы (2 шт.); 12 – натяжное зубчатое колесо гусеницы (капрон, лист s15, 2 шт.); 13 – подшипник №80204 в корпусе (4 шт.); 14 – короб-багажник дно-фанера s4, борта доска s20); 15 – сидение (крышка-фанера s4, поролон, кожзаменитель); 16 – 1-я ступень цепной передачи; 17 – 2-я ступень цепной передачи; 18 – спинка-ограничитель сидения (труба ½ дюйма); 19 – ведомая звездочка 1-й цепной передачи (большая звездочка ходоуменьшителя, промежуточного вала); z=38; 20 – ведущая звездочка 2-й ступени цепной передачи (малая звездочка ходоуменьшителя), z10; 21 – ведомая звездочка 2-й степени цепной передачи (приводная звездочка ведущего вала гусеницы), z18; 22 – ведущая звездочка 1-й ступени цепной передачи (звездочка выходного вала редуктора), z12; 23 – рычаг поворотного кулака; 24 – рулевая тяга (2 шт.); 25 – рулевой вал с сошкой; 26 – балка переднего моста (труба диаметром 30); 27 – приводной вал гусеницы; 28 – натяжная ось гусеницы.

Без создания схемы и чертежа вряд ли удастся соединить вместе основные агрегаты конструкции, такие как:

• Двигатель;
• Трансмиссию;
• Лыжи и гусеницы.

Чтобы упростить процесс конструирования, следует взять гусеницу от вездехода «Буран». Если конструируется детский вариант, то достаточно будет и лыж.

Стойки

Рулевая лыжа: 1 – полоз (капрон, лист s20, от детского снегоката); 2 – пружина (нормально растянутая, от заднего амортизатора мопеда); 3 – опорный подпятник пружины; 4 – подрез (дюралюминиевый уголок 20х20); 5 – крышка пружины (уголок 35х35); 6 – крепление пружины к крышке (болт М8 с шайбой); 7 – опорный рычаг (труба 30х30); 8 – пружина крепления стойки – вилки к рычагу лыжи (сталь, лист s2); 9 – пружина крепления опорного рычага к лыже (сталь, лист s2); 10 – оси (болт М8, 2 шт.); 11 – стойка поворотного кулака (велосипедная рулевая стойка с коронкой и частью вилки); 12 – рулевая сошка (сталь, лист s4); 13 – крепление рулевой сошки (типа М16); 14 – крепление подпятника пружины и пружины рычага к лыже (болт М5 с потайной головкой, 7 шт.); 15 – втулка рычага (стальная труба диаметром 30 мм); 16 – подшипник скольжения (капроновая втулка, 2 шт.); 17 – втулка стойки (стальная труба диаметром 30 мм). На виде сверху детали 11, 12, 13 поворотного кулака условно не показаны.

Стойки снегохода могут быть сделаны из уголков 3х3 см. Соединяются они между собой стальными перемычками. В результате имеется сравнительно не большой портал. Чтобы создать площадку, нужно взять лист, толщиной 2 мм и соединить его с порталом и серединой правой стороны элементов транспортного средства. Эта площадка послужит местом крепления редуктора бензопилы и вала цепной передачи.

На части заднего портала и середине снегохода следует сформировать не большое место, для конструкции сидения.

Передняя часть рамы и траверса переднего моста соединяются посредством балки. В качестве балки выступает обычная водопроводная труба, диаметром 1,5 см. На конце этой трубы, с помощью сварки крепятся втулки рулевых лыж, а по центру, устанавливается стойка. Стойка будет служить опорой для моторного подрамника.

Особое внимание следует уделить точкам крепления стоек. Для большей надежности, точки крепления усиливаются стальными косынками, толщиной 2 мм. Этот подход усилит транспортное средство и сделает его более надежным и долговечным.

Гусеница

Каркас снегохода с гусеничным блоком: 1 – задняя часть лонжерона (стальной лист s2, с отбортовками, 2 шт.); 2 – натяжное устройство (4 шт.); 3 – задний портал (уголок 30х30); 4 – средняя часть лонжерона (уголок 50х63, 2 шт.); 5 – кронштейн-вилка установки оси опорных катков (стальной лист s2, 10 шт.); 6 – средний портал (уголок 30х30); 7 – площадка для крепления редуктора силового агрегата и промежуточного вала-ходоуменьшителя (стальной лист s2); 8 – косынки (стальной лист s2, 4 шт.); 9 – передний портал (уголок 30х30); 10 – передняя составная часть лонжерона (стальной лист s2 с отбортовками); 11 – ось натяжных зубчатых колес; 12 – натяжное зубчатое колесо гусеницы (2 шт.); 13 – ось опорных катков (сталь, круг 10, 5 шт.); 14 – крепление оси (гайка М10 и пружинная шайба, 20 шт.); 15 – дистанционная втулка (дюралевая труба); 16 – каток (18 шт.); 17 – подшипниковый узел (4 шт.); 18 – приводное зубчатое колесо гусеницы (2 шт.); 19 – приводной вал гусеницы; 20 – приводная звездочка ведущего вала (ведомая звездочка 2-й степени цепной передачи), z=18; 21 – втулка поворотного кулака рулевой лыжи (труба диаметром 30 мм, 2 шт.); 22 – балка переднего моста (труба диаметром 30 мм); 23 – косынки, 4 шт.; 24 – подмоторная стойка (труба диаметром 30 мм); 25 – бандаж катка (резиновое кольцо, 18 шт.).

Для сборки мини-версии снегохода можно взять гусеницы от старого «Бурана» и дорабатывать ее, укоротив почти на целый метр. Зубчатые колеса можно выполнить из листа капрона, толщиной 1,5 см.

Приводной вал

Приводной вал гусеницы (натяжной вал такой же, только поз.4, заменена на позицию 1): 1 – левый (по ходу) наконечник (сталь, цилиндр 22); 2 – вал (стальная труба 0,28х20; 3 – фланец крепления зубчатого колеса к валу (стальной лист s4, 2 шт.); 4 – правый (по ходу) наконечник вала (сталь, цилиндр 29); 5 – зубчатое колесо привода гусеницы (2 шт.); 6 – лонжерон рамы, 2 шт.); 7 – крышка корпуса подшипника (сталь, 2 шт.); 8 – подшипник 80204 (2 шт.); 9 – корпус подшипника (сталь, 2 шт.); 10 – приводная звездочка вала; 11 – крепление звездочки к валу (гайка М12 с широкой и пружинной шайбами); 12 – шпонка (сталь 20); 13 – уплотнение (фетр, 2 шт.); 14 – крепление корпуса подшипника к лонжерону (болт М6, с гровером 4 комплекта); 15 – крепление корпуса подшипника к лонжерону (болт М6 с пружинной шайбой, 4 компл.).

Приводной вал сделан из стальной трубы, диаметром 1,4 см. К валу крепятся специальные фланцы, к которым присоединяются зубчатые колеса. На конце приводного вала, посредством сварки, монтируются наконечники-цапфы. На цапфах должно быть предусмотрено место для установки подшипников.

Простые самоделки

Для начала представим варианты простых самоделок на основе двигателя бензопилы.

Подшипниковый узел с валом станет основой конструкции болгарки. На одном крае фиксируют оправку для отрезанных кругов. Клиновый ремень обеспечивает на другом конце вращение ведомого шкива. В зависимости от марки, болгарка самоделка способна резать металл, камень, кирпич и прочие стройматериалы.

Привод бензопилы применяется для изготовления лебедки. Исходная мощность двигателя определяет тяговое усилие самоделки. Значительно увеличить эксплуатационные характеристики устройства поможет установка дополнительного блока. Дополнительно механизм оснащают крюками, ремнями, отводным блоком и анкерами.

Осилить простую конструкцию мотокультиватора под силу любому начинающему разбираться в механике умельцу. Для самоделки двигатель бензопилы потребуется оснастить системой передачи в виде двух шестеренок. Это позволит передать движущую силу мотора на колесо. Рабочий механизм придет в движение. Вспахать самоделкой обширное поле не получится, но для обработки небольшого участка мощности подобного механизма достаточно.

Отличным помощником в хозяйстве станет самоделка из бензопилы в форме насоса для перекачки воды. Среди возможных сфер применения механизма:

• аварийное водоснабжение участка или жилого помещения;
• полив огорода;
• откачка воды с подтопленного подвала;
• осушение водоемов.

По такому же принципу с небольшими нюансами создают самоделку в виде лодочного мотора.

Мотор для лодки

Конструкция лодочного мотора довольно примитивна, но сэкономить средства на приобретение способна самоделка из двигателя бензопилы. Отсутствие трансмиссии способствует легкости монтажа. Для модернизации лодки понадобится обеспечить соединение двигателя бензопилы с винтом. Поможет выполнить задачу переходник, передающий функцию кручения. Чтобы конструкция самоделки исправно работала, крепление двигателя бензопилы на лодку предусматривает небольшой уклон к воде гребного вала.

Мотобур

Прежде чем приняться за изготовление мотобура, корректируют скорость вращения мотора. Для безопасной и комфортной эксплуатации максимальные показатели не требуются. Выполнить задачу поможет редуктор, который соединяют с двигателем бензопилы. Особого внимания заслуживает система крепежа. Безопасная работа самоделки возможна при условии плотного прилегания деталей друг с другом.

Использование мотобура в качестве ледоруба на зимней рыбалке обязывает позаботиться о качественном буре и ножах. Дешевые детали не выдержат больших нагрузок и быстро сломаются. Очередная сфера применения – подготовка отверстий для установки винтовых свай и другие этапы проведения земляных работ.

Видео материал демонстрирует эксплуатацию самоделки из бензопилы.

Самокат

Двигатель бензопилы служит для создания не только различных инструментов и механизмов, но и транспортных средств, где функционирование идет за счет потребления горючего топлива. Один из вариантов использования бензопилы – самокат.

Основой конструкции служит самокат с надувными колесами, обладающий системой ручного тормоза. Мотор бензопилы фиксируют на задней платформе самоката. Важно убедиться, чтобы линия заднего колеса и звезд мотора совпадала.

Регулировку уровня подачи энергии обеспечивает ручной акселератор. Его подсоединяют к проводам, которые отвечают за выключение и включение двигателя бензопилы. Если подобная система функционирует недостаточно хорошо, монтируют специальную педаль.

По аналогии с самокатом, основой самоделки из бензопилы может стать велосипед. Двигатель в этом случае фиксируют на раму. Для передвижения применяют зубчатую передачу. На горном велосипеде за функцию управления скоростью отвечает редуктор.

Видео демонстрирует возможности двигателя на миниатюрном мопеде.

Двигатель

Этот агрегат считается самым ответственным механизмом снегохода. По сравнению с другими элементами конструкции, такими, как шина или цепь, двигатель должен работать исправно и без него снегоход даже с места не сдвинется. Поэтому, длительная работоспособность устройства будет зависеть от надежной и безотказной работы движка. Если хочется установить двигатель от бензопилы, импортного производства, то можно приобрести б/у «Штиль».

Еще одним по значимости элементом конструкции, от которого зависит безотказная работа снегохода, считается редуктор.

Звездочки

Сразу же бросается в глаза тот факт, что правый наконечник имеет шпоночный паз для установки и крепления звездочки цепной передачи. Это и есть звездочка вала гусеницы, которая надежно крепится с помощью гайки. Чтобы крепление было возможным, на наконечнике нарезается соответствующая резьба.

Наконечник натяжного вала имеет такие же габаритные размеры, а крепление элементов конструкции осуществляется аналогично креплению звездочки вала гусеницы.

На первой ступени передачи должна находиться звездочка с наибольшим передаточным числом (количеством зубьев). На двигателе бензопилы «Урал» можно насчитать 38 зубьев.

Рулевое управление

На самодельном устройстве можно установить руль любой конструкции и даже от велосипеда. В данном случае, очень важно вывести на руль ручное управление оборотами двигателя. Чтобы сильно не заморачиваться, лучше использовать руль от мопеда, мотороллера и т.д., где уже предусмотрен механизм управления мощностью двигателя. Это позволит сделать конструкцию более надежной и удобной в управлении.

Отзывы о самодельной технике

Костя:

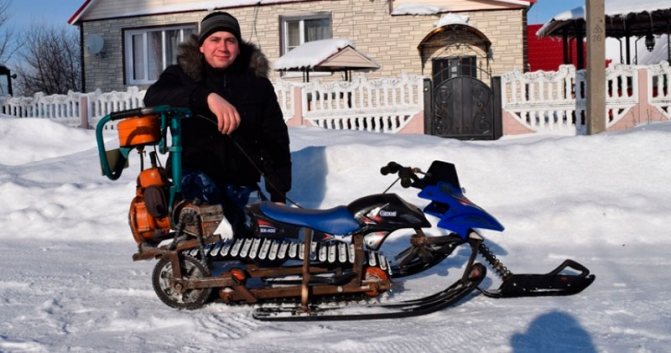

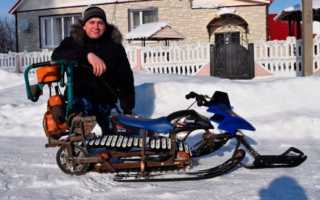

«Не думал даже, что смогу сам сотворить такое чудо. Мой самодельный снегоход – это снегокат плюс гусеница с движком, соединенные осью. Гусеницу брал с транспортерной ленты. Работал без чертежей, мне так проще.

Плюсы: получился мощный агрегат, вытягивает двух взрослых нетолстых.

Минусы: жалею, что взял Дружбу, пила была старая, иногда заводиться мотор не хочет».

Виктор:

«За основу брал штилевскую пилу. Так и читал, что желательно, чтобы мотор имел не меньше 5 лошадок. На выходе у самодельного снегохода из бензопилы имею скорость 30-32 км/ч. Топлива берет примерно литр на километров 6-7. Ну и желательно с собой канистру брать, если дорога далекая, а то назад вручную придется толкать, бак-то маленький».

На нашем сайте Вы так же можете ознакомиться с описанием и отзывами о цепных пилах (аккумуляторных и бензиновых) таких брендов: Bosch, Олео Мак, Eurolux, Тайга, Интерскол, Hitachi, Eco, Лесник, Poulan, Daewoo, Hammer, Союз, Sturm, Парма, Зубр, Champion, Huter, Echo, Patriot, Урал, Karcher, Carver, Husqvarna, Makita, Дружба, Kruger, Калибр, Stihl, а так же дать обратную связь по бензопилам этих брендов, если вам есть что сказать о качестве сборки и опыте эксплуатации конкретных моделей цепных пил этих брендов, пишите в комментарии свой отзыв, он будет очень полезен для наших читателей.

Так же на страницах нашего блога вы можете почитать статьи про:

Снегоходы — альтернативные средства транспортировки людей и грузов по заснеженной местности. Отечественный рынок предлагает широкий выбор механизмов, необходимых для туристических и научных экспедиций, охоты, активного отдыха, спорта и путешествий в зимнее время.

Читать также: Оборудование для заготовки дров

Стоимость агрегатов высока. Поэтому многие умельцы делают их самостоятельно из любой залежавшейся техники: мотоблока, минитрактора, катера. Снегоходы из бензопилы являются самыми простыми конструктивными решениями.

Советы по применению

Сразу же стоит обратить внимание, что самодельную конструкцию, чтобы она из себя ни представляла, вряд ли удастся зарегистрировать (узаконить) в соответствующих органах. А поэтому:

1. Согласно закона, самодельный снегоход не относится к категории транспортных средств. Поэтому, дальнейшее его применение, а также ответственность за последствия ложатся исключительно на того человека, который его сделал. Лучше, если он будет эксплуатироваться где-то в глубинке и не попадаться на глаза соответствующих служб.
2. Снегоход и плавающий вездеход – это абсолютно разные аппараты, хотя и имеют определенное сходство.
3. Так как двигатель имеет маленькую мощность, то перевозить этим транспортным средством грузы не желательно. Лучше передвигаться на нем одному.
4. Для передвижения ночью, на снегоход можно установить освещение (фары). Это повысит функциональность устройства и комфорт при передвижении.

Примеры чертежей и схем других рабочих конструкций

В качестве схемы и чертежа, возможно, разработать собственный вариант. Но также не возбраняется использовать за основу успешные рабочие конструкции, предлагаемые на различных сайтах. Первым в списке будет самый популярный, часто встречающийся чертеж снегохода из бензопилы «Дружба».

Для данной модели имеются детальные чертежи основных частей:

1. Стойка.
2. Гусеница.
3. Приводной вал.
