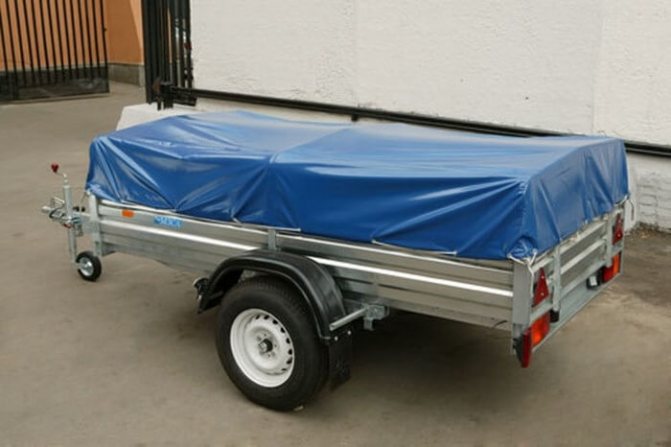

Как изготовить прицеп для легкового автомобиля своими руками

Автоприцеп в дальней дороге путешественникам необходим, он позволяет взять с собой все необходимые вещи, а их может оказаться немало. Автоприцепы промышленного производства представлены в широком ассортименте, но у них есть один существенный недостаток – достаточно высокая цена.

Чтобы сэкономить, можно изготовить прицеп для легкового автомобиля своими руками, для этого понадобится составить чертеж, приобрести необходимый материал, иметь в наличии инструменты для изготовления.

Материал для автоприцепа

Нередко в гаражах у автовладельцев лежит ненужным грузом различный хлам, который выкинуть жалко, но применения он не нашел. Нужно покопаться в этих вещах и посмотреть, может быть, что-то сгодится и для изготовления самоделки. Что может пригодиться:

• колеса и рессоры от старого авто, разобранного на запчасти;
• куски листового железа;
• швеллер или уголок;
• различный крепеж (гайки, болты);
• куски автомобильной электропроводки.

Для себя необходимо решить, какой должен быть грузоподъемности автомобильный прицеп (АП) – в паспортных данных авто указывается, на какую максимальную массу прицепа он рассчитан. Если какого-то материала не хватает, его придется докупить, также потребуется штекер для соединения электропроводки автомобиля с АП.

Прицеп для легкового автомобиля своими руками: составление чертежа

Когда собран весь необходимый материал, можно приступать к составлению чертежа. Самому расчертить на бумаге эскиз будущего изделия не слишком просто, поэтому для облегчения задачи можно за основу взять готовый чертеж из интернета, по ходу создания конструкции внести в него свои корректировки. Еще автовладельцу следует помнить, что самоделку придется регистрировать в ГИБДД, и важно отметить, что сцепное устройство может здесь применяться только заводского изготовления.

Например, образцом будущего автоприцепа может послужить чертеж АП «Жигули», если сам автомобиль по свои габаритам и грузоподъемности схож с этой моделью авто. Любой автомобильный прицеп состоит из следующих основных частей:

• кузова;
• рамы;
• дышла;
• сцепного устройства.

В любом случае рама должна быть жесткой, поэтому она изготавливается из прочной стали. Как правило, кузов изготавливается тоже из черного металла, но он также бывает алюминиевым или деревянным.

Изготовление и сборка самодельного прицепа для легкового автомобиля

Сборка легкового прицепа происходит в соответствии с чертежом и состоит из нескольких этапов:

1. Сборка рамы. Эта часть изделия относится к несущей, и от ее прочности будет зависеть долговечность прицепа. Для этого труба или профиль нарезается в соответствии с размерами и сваривается между собой. В полученном прямоугольнике проверяется точность и ровность сборки. Дополнительно предусматривают ребро жесткости, так как прямоугольная рама неустойчива при нагрузке.
2. Узел подсоединения к автомобилю. При его изготовлении нужно иметь в виду, что чем он короче, тем быстрее прицеп будет реагировать на маневры автомобиля. Оптимальной длиной соединительной части будет 1,5-2 м. Для ее изготовления используется тот же материал, что и для рамы. Перед началом сварки производится контроль правильности размещения соединяемых частей, чтобы сцепка находилась на середине. Для того, чтобы соединительная часть не разорвалась под нагрузкой, монтируются тросы безопасности и привариваются внизу конструкции.

3. Соединительная муфта. Служит для крепления соединительной части прицепа к машине. Может монтироваться как болтами, так и сваркой. Первый способ менее надежный, но легко демонтируется. Сварной узел отличается прочностью, но для его снятия может потребоваться газовая горелка. Для болтового соединения выбираются образцы восьмого класса прочности.

4. Сборка оси. Согласно общим правилам, ось монтируется на расстоянии 40% от заднего борта прицепа, то есть, происходит ее небольшое смещение от центра к задней части. Крепление происходит при помощи болтового соединения, на нее устанавливается рама, и также соединяется болтами.

5. Стабилизирующие домкраты являются желательной, но не обязательной частью конструкции. Они обеспечивают горизонтальность прицепа при езде. Оптимальный вариант их размещения – по углам рамы.

6. Настил на боковые стенки. Изготавливается из металла, пластмассы, древесины или другого материала, в зависимости от груза, который планируется перевозить. Он крепится болтами, после чего на каркас монтируются борты. Углы усиливаются металлическими уголками.

7. Отделка. Делали и узлы окрашиваются, после чего проводится трасса подключения питания для электроприборов. Обязательно устанавливаются фары, фонари и отражатели. Подключение к единой сети производится при помощи розетки фаркопа. При необходимости самодельный прицеп оснащается тормозной системой.

Типы автоприцепов, собранных своими руками

Самодельный прицеп для легкового авто обычно имеет одну ось, но он может быть и двухосным. Основные преимущества двухосного автоприцепа, это:

• устойчивость на дороге;
• большая грузоподъемность.

Но у двухосной конструкции есть свои недостатки, такой автоприцеп:

• сложнее управляется, особенно при ручном маневрировании;
• достаточно много весит;
• менее мобильный.

При изготовлении самоделки следует учитывать, что одноосный АП должен рассчитываться на перевозимый груз весом не более 750 кг. Еще в правилах эксплуатации авто с прицепами указано, что нагрузка на одно колесо не может превышать 700 кг.

Автоприцепы различаются по типу использования:

• общего назначения, для перевозки грузов;
• туристические (автодома);
• коммерческие;
• для перевозки катеров и яхт;
• спецназначения.

Прицепы нередко комплектуются тентом, также у автотуристов популярны автодома, которые очень удобны в дальних путешествиях. Правда, для перевозки такой конструкции легковой автомобиль должен обладать достаточной грузоподъемностью, для буксирования хорошо подходят кроссоверы и внедорожники.

Предназначение и особенности легкового прицепа для автомобиля

Легковой прицеп для автомобилей предназначается для транспортировки грузов различного вида, туристического снаряжения и небольших туристических судов, длина которых не превышает 3,5 м. Состоит из рамы, подвески, кузова, моста, и подсоединяется к автомобилю сцепным устройством. Прицепы для легковых автомобилей, изготовленные в заводских условиях, не нуждаются в дополнительных разрешительных документах для постановки на учет, но не всегда подходят автолюбителям по характеристикам или стоимости.

Самодельный прицеп для легкового автомобиля изготавливается согласно чертежу и придерживаясь ГОСТа при изготовлении и сборке своими руками. Регистрация такого изделия значительно дороже, так как требует дополнительных разрешений для эксплуатации. При этом все затраты на изготовление с учетом расходов на регистрацию будет ниже, чем приобретение нового. Нужно учесть, что самодельный прицеп по качеству не уступает заводскому, так как процесс изготовления контролируется его владельцем.

Стоимость промышленного автомобильного прицепа для легкового авто

Промышленные автоприцепы имеют различную стоимость, цена зависит:

• от сложности изготовления;
• габаритов;
• качества используемых материалов;
• типа (назначения);
• комплектации.

Самый простой АП общего назначения по стоимости будет наиболее дешевым, например, купить прицеп модели ЛАВ-81011 от можно в среднем за 40 тысяч рублей. Характеристики у этой конструкции следующие:

• собственная масса – 175 кг;
• вес перевозимого груза – 525 кг;
• максимальная масса груженого АП – 700 кг.

Автоприцеп имеет габариты 2,9/ 1,6/ 1,28 м (длина/ ширина/ высота), обладает весьма неплохим клиренсом в 167 мм. ЛАВ-81011 комплектуется тентом, его высота составляет 0,45 м. Борта кузова у этой модели могут откидываться или полностью сниматься, существуют две модификации.

Прицепы есть и намного дороже, допустим, автоприцеп для перевозки катеров стоит в среднем от 200 до 350 тыс. рублей.

Транспортные прицепы

Широкое использование полуприцепов и прицепов обусловлено дополнительными удобствами при перевозке тяжестей. На автомобиль приходится только часть нагрузки, что продлевает его эксплуатационный срок.

При разгрузке можно сэкономить драгоценное время, отцепив повозку и оставив ее на месте, а выгрузку произвести в удобное время. Такой вариант удобен и применяется для доставки грузов между цехами одного предприятия, расположенными на определенном расстоянии.

Все прицепные устройства условно делятся на две группы:

1. Автоприцепы специального назначения позволяют учитывать потребности работы с различными грузами, а универсальных машин для такой работы довольно мало. К распространенным видам относят полуприцепы тяжеловозы, сортиментовозы, панелевозы, цементовозы и другие виды прицепной техники.
2. Общетранспортная техника включает бортовые, тентованные и другие прицепы различных размеров, предназначенные для перевозки тяжестей любого вида.

Разновидности в зависимости от распределения нагрузки

В конструкциях прицепной техники используются разные системы поворотно-колесного управления для того, чтобы улучшить маневренность и скорость регулирования автопоезда. Сцепные приспособления являются стандартными в большинстве случаев. Если у прицепа активный колесный привод от двигателя автомобиля, то такие повозки называются активными автомобильными поездами.

Для приведения такого активного привода в движение используется механическая передача посредством сцепного приспособления или применяется гидропривод.

Если автопоезд имеет два и больше звеньев, то двигатель располагается в секции сзади. Неофициально существует понятие «трейлер», его используют для перемещения автомобилей, другой техники или негабаритных грузов (длинных или с большим весом).

В зависимости от распределения нагрузки между прицепом и тягачом автоприцепы подразделяются на несколько типов:

• Как выбрать необходимый материал для прицепаПрицеп относится к самостоятельным средствам транспорта и связывается с любым автомобилем с помощью сцепного приспособления иди дышла. Распространенной системой является «крюк-петля». При такой системе вес перевозимого груза через раму прицепа, которая является несущей, и колеса передается на дорогу. Сцепка автомобиля с повозкой используется только для создания тяги.
• На полуприцепах применяют устройства со специальным седельным тягачом, который работает с помощью сцепного шкворня. Груз передает свой вес на прицепную несущую раму, затем распределяется между колесами авто и самого прицепа. В этом случае сцепка применяется не только для создания тягового усилия, но и для перераспределения нагрузки. Чтобы во время простоя повозка полуприцепа не опрокидывалась, ее снабжают откидными упорными стойками. Полуприцеп не может передвигаться без сцепки с автомобилем.
• Роспуск представляет собой одновременно прицеп и полуприцеп и применяется для транспортировки длинных грузов в составе сформированного для этих целей автомобильного поезда. В этом случае тяжесть груза передается на ложементы специального назначения, которые воспринимают нагрузку в передней части на конники тягача. Задняя часть груза давит на конники роспуска. Груз действует частично на авто и частично на раму роспуска и его колеса. Чтобы правильно распределить вес на роспуске, предусмотрено дышло переменной длины.

Требования к транспортировочным устройствам

Человеку, который самостоятельно желает изготовить транспортную повозку для передвижения грузов, следует изучить требования, предъявляемые к автомобильным прицепам. Эти нормы содержатся в ГОСТ 37 .001.220−1980, который называется «Прицепы к легковым автомобилям».

Выборка из этих требований включает следующие положения:

• вес прицепа не должен быть больше 1,8 тонны и половины веса главного автомобиля;
• статическая нагрузка на шаровой шарнир в его центральной части должна быть в пределах 25−100 КГС (килограмм-сил);
• полная длина повозки не должна быть более 8 метров, ширина — не превышать 2 м 30 см, а высота делается в пределах трех метров;
• прицеп не должен иметь дорожный просвет менее этой характеристики у двигающего его автомобиля;
• для автоприцепа применяется одна ось, но допускается использование двух параллельных, на расстоянии не далее метра одна от другой;
• тяговое устройство и сцепка дублируются двумя глухо закрепленными кусками цепи или троса для страховки сцепления при поломке шарнира;
• чтобы зафиксировать остановку полуприцепа, в комплекте должны быть противооткатные башмаки в количестве двух штук, их также можно сделать своими руками, а можно купить готовые, заводского изготовления;
• если детали кузова располагаются ниже перевозимого груза, а он представляет опасность загрязнения проходящего транспорта, то ставят брызговики или крылья;
• сцепка и тяговое приспособление обязательно должны быть изготовлены в заводских условиях, и подтверждается это специальным сертификатом;
• должны быть крепления для таблички с номером;
• чтобы иметь возможность использовать бортовую сеть машины, предусматривается электрический кабель с присоединенной вилкой и присутствует схема электрического оборудования в том виде, как ее определяет ГОСТ 9209–1976 .

Особенности использования повозок

Автоприцепы используются только в соответствии с назначением, так как это обусловлено аналогичными шинами и колесами с главной машиной, шириной колеи, проезда в определенных габаритах дорожного просвета. Правило не распространяется на тяжеловозы и прицепы-роспуски. Все поломки, проявляющиеся в процессе работы, похожи на неисправности тормозной системы и ходовой части основной машины.

Помимо этого, эксплуатация прицепа нарушается из-за повреждения сцепки или износа поворотного устройства.

Чтоб оттянуть срок ремонта этих систем, нужно проводить регулярный осмотр трейлера. Так как работа устройства связана с постоянной тряской и ударами из-за неравномерного движения по дорогам, то требуется время от времени подтягивать крепления и выравнивать искривленные детали. Перед эксплуатацией нужно проверять исправность рессор, тормозов, освещение, давление в шинах, присутствие запасного колеса, исправность бортовых и кузовных замков.

Буксировка повозок производится по правилам, превышение скорости недопустимо, так же как резкое торможение и неодинаковое распределение груза. Увеличение скорости при движении приведет к вилянию прицепа по бокам.

Резкое торможение становится причиной складывания автомобиля и прицепа, этому также способствует торможение с помощью двигателя. Из-за неравномерного складирования перевозимых материалов нарушается устойчивость и прицеп может опрокинуться.

Сборка автоприцепа своими руками

Составив чертеж, в первую очередь самодельщики приступают к изготовлению рамы. Для ее сборки очень часто применяется стальной швеллер, чтобы металл хорошо выдерживал нагрузки, сечение его должно быть не меньше 25х50 мм. Также каркас нередко изготавливают из металлической трубы, но со швеллером работать удобнее.

Металлопрокат сначала нарезают по размерам, указанным в чертеже, затем отрезки швеллерного профиля между собой сваривают. После сварки основного корпуса остов следует усилить дополнительными ребрами жесткости, иначе конструкция будет ненадежной.

Если планируется создать прицеп на рессорах, к раме следует приварить кронштейны. Рессоры будут крепиться к рамному основанию болтами и гайками, а ось с рессорами соединяться с помощью стремянок. Кронштейны приваривают с небольшим смещением к задней части конструкции, так обеспечивается наибольшая устойчивость самодельного прицепа.

Дальше к каркасу следует приварить дышло, а на его конце смонтировать прицепное устройство. Если узел соединения прицепа с авто сделать слишком длинным, управлять автоприцепом будет не слишком удобно, особенно сложно будет совершать маневры задним ходом. Приваривать дышло необходимо строго по центру, иначе прицеп будет уводить в сторону. Еще для одноосной конструкции необходимо распределить вес так, чтобы основная нагрузка пустого АП приходилась приблизительно на тележки будет тяжелее, возрастет усилие на сцепное устройство, и оно будет находиться в постоянном напряжении.

На конце соединяющего узла устанавливается часть сцепного устройства, фаркоп может крепиться на дышле жестко с помощью сварки, или болтами и гайками.

Дальше следует заняться кузовом, проще всего его сделать из фанеры или дерева. Фанерный пол к основанию прикручивают болтами и гайками, борта лучше сделать из более прочного материала – дерева или листового железа. Также не будет лишним обить пол листами железа, фанера может быстро исцарапаться и прийти в негодность.

Но на этом сборка прицепа не заканчивается, еще необходимо установить задние фонари, подсоединить проводку. Двухосные автоприцепы нередко оснащаются тормозами, тормозная система делает управление транспортным средством проще. Особенно актуальна установка тормозов на прицеп для перевозки тяжелых грузов, весом более 1400 кг.

Необходимые материалы и комплектующие для самодельного прицепа

Изготавливают прицеп согласно чертежа конструкции, который должен соответствовать техническим требованиям, предусмотренным ГОСТ 37.001.220-80, действительным на территории РФ и Украины. В нем описаны стандарты, при несоблюдении которых невозможно будет зарегистрировать самодельный прицеп для легкового автомобиля в государственной автоинспекции, и весь труд со временем и средствами будут потрачены напрасно.

Для изготовления прицепа, имеющего вес до 750 кг., который не требует наличия водительского удостоверения с кат. ВЕ потребуются следующее оборудование и комплектующие:

1. Труба с квадратным сечением или стальной швеллер для изготовления каркаса и узла сцепки с транспортным средством. Его оптимальное сечение – 25х50 мм., а трубы 40х40 мм. Длина выбирается в зависимости от размеров, заданных в чертеже.

2. Сталь листовая с толщиной 0,6 мм. и выше, из которой будут вырезаны и собраны борта кузова. Число листов рассчитывается, исходя из высоты и длины бортов.

3. Толстый лист фанеры, плиты OSB, пластмассы, поликарбоната или жести для изготовления дна. Подбирается по размеру, соответствующему его площади.

4. Ходовая часть. В ее качестве оптимально использовать передний мост, извлеченный из старой мотоколяски СЗД (инвалидка). Также часто устанавливается рессорная восьми листовая подвеска, которую крепят на резиновых втулках. По виду она схожа с автомобилем «Волга», но более облегченная. Рессоры крепят к балке моста стремянками, а под них подкладывают кобылки.

5. Мост изготавливают из трубы ∅25 мм., к торцам которого приваривают полуоси. На них вращаются ступицы. Труба моста, полуось, кобылка и рессоры собраны в единый узел, соединенный болтами М8.

6. Пара колес. Заимствуются из мотоколяски, в этом случае они минимально утяжелят конструкцию, или автомобиля ВАЗ. Для их монтажа подойдут ступицы задней балки ВАЗ 2108.

7. Подвеска. Оптимальным вариантом будут пружинно-гидравлические агрегаты мотоцикла «Урал» из-за невысокой стоимости и надежности.

8. Тягово-сцепное устройство (фаркоп) для сцепки с машиной.

9. Тормоза.

10. Электрооборудование (поворотные и габаритные фонари, стоп-сигналы и привод, при помощи которого будет произведено их подключение к транспортному средству).

11. Тент или материал для него (баннерная ткань, брезент и т.д.).

12. Крепежные приспособления (уголки, кронштейны, и т.д.).

13. Инструмент для работы с металлом (болгарка, шуруповерт, электрический лобзик, дрель, молоток, рулетка).

14. Сварочный аппарат.

Легковой прицеп своими руками самосвального типа

Нередко АП необходим для перевозки сыпучих грузов – речного песка, гравия или щебня. Разгружать строительные материалы из обычного кузова неудобно – время на разгрузку уходит много. Облегчить задачу можно, установив на прицеп кузов самосвального типа, с механизмом опрокидывания назад.

Рама с осью в такой конструкции имеют подвижное соединение, а спереди устанавливается ручной механизм подъема кузова.

Можно механизм и не устанавливать, но тогда необходимо спереди приварить подпорку. В этом варианте кузов назад будет опрокидываться под собственным весом при снятии стопорного устройства.

Для самодельного прицепа самосвала важно, чтобы борта у него опрокидывались.

Фаркопы для автомобилей

Чтобы соединить автоприцеп с кузовом автомобиля, на автомашину нужно установить фаркоп. Тягово-сцепное устройство (ТСУ) для авто состоит из частей:

• шарнира с крюком;
• силовой балки;
• розетки для подсоединения проводов.

Промышленностью выпускаются фаркопы различной конструкции, есть ТСУ, в которых крюк приваривается к балке сваркой, и вместе с шарниром он представляет собой единую, монолитную конструкцию. Но чаще производятся шарниры со съемным крюком, и этот вариант устройства имеет преимущество – в случае повреждения сцепного соединения или износа шара соединительную муфту всегда можно заменить.

Также существуют ТСУ, где шар с крюка может сниматься, и его можно менять отдельно. Многие фаркопы оснащены предохранительным устройством, препятствующим полной потери соединения авто с прицепом, оно необходимо для подстраховки.

Оформление самодельного автоприцепа в ГИБДД

Любой самодельный автомобильный прицеп обязательно должен пройти регистрацию в ГИБДД, для этого нужно предоставить:

• товарные и кассовые чеки на узлы и детали, купленные для сборки самодельной конструкции;
• четыре фото 10 на 15, снимки должны быть со всех сторон прицепа;
• личный паспорт;
• заявление о постановке на учет;
• квитанции об оплате госпошлин.

После оформления на автоприцеп выдаются госномера, техосмотр на АП с грузоподъемностью до 3,5 т не нужен, если прицеп принадлежит частному лицу.

Особенности изготовления

Самостоятельная сборка прицепа обусловлена несколькими факторами: попыткой сэкономить, воплотить свои идеи или продемонстрировать собственные навыки. Но основная причина – высокая цена фабричных моделей. Если на покупку прицепной платформы есть нужная сумма и время, можно заказать конструкцию любой конфигурации.

При самостоятельной сборке экономия может получиться незначительной. Все ответственные узлы должны быть сертифицированы, их придётся покупать официально. Сложив все расходы на приобретение комплектующих материалов, а также затраты на проведение испытаний, получится сумма, сопоставимая с ценой нового автоприцепа. Однако у самодельной конструкции есть несколько плюсов:

1. Индивидуальный подход к определению размеров. Мастер сам решает, какие габариты будут у легкового прицепа.
2. Выбор комплектующих. Конструкцию оснащают доступными узлами, которые свободно продаются на автомобильных рынках.
3. Простота. Конструкция, изготовленная в гараже, не имеет сложных узлов, что облегчает её обслуживание и ремонт.

Прицеп, собранный самостоятельно, нельзя использовать без регистрации в соответствующих инстанциях. Отсюда вытекают отрицательные стороны кустарного производства:

1. Конструкция должна соответствовать строгим нормам и стандартам, что накладывает жёсткие ограничения на компоновку автоприцепа.
2. Все узлы обязательно проходят проверку на соответствие действующим ГОСТам.
3. Комплектующие должны быть фабричного изготовления, иметь соответствующие документы, подтверждающие подлинность. Использовать «мусор», скопившийся в гараже, не выйдет.
4. Возникают проблемы с регистрацией.

Внимание! Все услуги по сертификации и регистрации автоприцепа платные. Кроме того, при постановке на учёт необходимо заплатить государственную пошлину.

Важный момент при вводе в эксплуатацию — постановка на учёт. Узаконить самодельную конструкцию реально, но нужно быть готовым к тому, что это займёт много времени и сил. Алгоритм оформления прицепа:

1. Подготавливают пакет документов, состоящий из чеков, паспортов и сертификатов деталей, использованных при сборке.
2. Делают фотографии автоприцепа со всех ракурсов, а также краткое описание с указанием характеристик.
3. В ГИБДД получают перечень документов, необходимый для регистрации и направление на прохождение сертификационных испытаний.
4. Подают вместе с подготовленными документами заявку на проведение тестов в испытательную лабораторию.
5. Сотрудники сертификационного центра проведут все необходимые опыты, выдадут заключение экспертизы на соответствие самодельной конструкции действующим нормам. Если прицеп не пройдёт испытания, лаборатория не даст разрешительные документы, а конструкцию придётся дорабатывать.
6. С сертификатом соответствия возвращаются в ГИБДД. Там подают заявление на постановку на учёт. К нему прикладывают копии собранных ранее документов. Сотрудники инспекции осмотрят прицеп и после оформления выдадут госномера.
