Деревянная лодка своими руками: материалы и пошаговая инструкция с фото

Лодка плоскодонка – традиционное рыбацкое плавсредство, появившееся задолго до килевых аналогов из пвх, алюминия. Удобная и довольно простая она использовалась не только для рыбной ловли – с ее помощью по воде перевозили объемные грузы, людей. Несмотря на появление большого количества моделей надувных лодок, не утратила свою популярность плоскодонка и в наши дни. Одной из причин этого является тот факт, что такое плавсредство можно не только приобрести, но и сделать своими руками.

Более подробно о том, что собой представляет плоскодонка, из чего она состоит и каких видов бывает, какие у нее плюсы и минусы, а также о том, как изготовить такую лодку самостоятельно будет рассказано в этой статье.

Устройство

Состоит такое плавсредство:

• из двух бортов (правого и левого) высотой до 60–70 см;
• плоского днища, усиленного продольными или поперечными ребрами жесткости (ламелями);
• прямоугольной кормы (транца).

Для перевозки людей и управления лодкой между ее бортами крепят 2–3 скамейки (банки). Различные рыболовные принадлежности хранят в установленном на корме ящике с закрывающейся крышкой. В зависимости от того, какое количество людей планируется перевозить на лодке. Ее длина варьируется от 2 до 4 метров при ширине 1,0–1,2 метра.

Большинство современных моделей имеют заострённую или зауженную форму носовой части, благодаря чему такая лодка приобретает лучшую маневренность и скорость передвижения (особенно против течения), имеет меньшую парусность при сильном встречном ветре.

Передвигаться на плоскодонке можно как при помощи весел, так и на навесных винтовых или водометных двигателях, устанавливаемых на корму.

Сборка лодки

Когда элементы деревянной лодки будут собраны, нужно начинать сборку изделия. Начать следует с носовой части. Оба бортика и треугольный брусок необходимо соединить между собой при помощи саморезов. Выступы сверху и снизу желательно сразу срезать, чтобы они в будущем не мешали.

Следующий шаг очень важный и ответственный, так как необходимо придать будущей лодке форму. Необходимо определиться с шириной лодки и поставить распорку по середине. Доску для распорки выбирайте размерами с высоту лодки, так у вас не лопнут бортики.

Когда распорка будет правильно установлена можно начинать придавать лодке форму, позовите на помощь нескольких людей или запаситесь веревками, чтобы сдерживать конструкцию.

Когда задник будет установлен, срезаем лишнюю часть снизу, а сверху можете сделать элемент в виде треугольника. Далее занимаемся распорками, которые будут постоянно поддерживать форму лодки, а также сидениями, которые устанавливаются поверх распорок. Количество, а также расположение этих элементов можете определить сами, так это может быть одно, два и более мест.

Выравниваем на нижней части все в одной плоскости и обрабатываем защитным слоем всю поверхность. Когда клей подсохнет, начинайте делать дно лодки.

Наилучшим вариантом дна станет оцинкованный лист металла. Постарайтесь найти такой лист, чтобы он соответствовал размерам лодки.

Виды

В зависимости от материала для изготовления плоскодонки, они бывают следующих видов: Деревянные – классически вариант данной лодки. Изготавливаются деревянные лодки самостоятельно из досок хвойных пород (ели, сосны), фанеры. Недостатком таких плавсредств является их приличный вес, из-за чего рыболовы не имеющие авто с прицепом используют такую лодку только на находящемся рядом водоеме.

Деревянная лодка должна изготавливаться из досок влажностью не более 16%, не имеющих трещин и выпадающих сучков

Пластиковые – легкие и прочные заводские лодки, имеющие цельную конструкцию, сделанную из прочного и устойчивого к ударам полипропилена, стеклопластика, пластика ABS. Сделать такую лодку самостоятельно невозможно. Цена ее, по сравнению с надувными аналогами, несколько ниже. Минусом такой лодки является ее хрупкость при низких температурах и очень сложный самостоятельный ремонт.

Пластиковые модели следует эксплуатировать только в теплое время года – в холода и при заморозках их корпус становиться хрупким и легко повреждается

Металлические – изготавливают такие лодки из алюминия и дюралюминия. Такие лодки по прочности и весу являются «золотой серединой» между деревянными и пластиковыми моделями. Имея небольшой вес и постоянную, не зависящую от температуры воздуха и воды прочность материала корпуса, они могут свободно эксплуатироваться в течение всего сезона открытой воды.

Алюминиевая лодка плоскодонка не подходит для плавания по морю – легкая конструкция достаточно просто опрокидывается большой волной

Приступаем к строительству

Строительство лодки начинается с носовой части. Возьмите две широкие доски, предназначенные для бортов, немного подпилите их края, выдерживая угол не больше 45 градусов. Просверлите по краям дырки и соедините доски между собой. Лучше «сшить» их медным или алюминиевым мягким проводом. После этого вам необходимо с помощником развести доски в разные стороны и установить посередине брус-распорку

Важно, чтобы самая широкая распорка стояла ровно посередине будущей лодки или в том месте, где планируется самая широкая ее часть, так как именно от нее начнется скругление корпуса. Теперь выпиливайте следующие распорки, формируя с их помощью форму вашего плавсредства

Так как из досок сделать лодку быстро не получится, то не торопитесь. Можно оставить лодку на распорках на несколько дней, чтобы древесина привыкла к этой форме и перестала сильно пружинить. Некоторые умельцы даже заново смачивают доски и оставляют их просохнуть в таком положении. Но в таком случае лучше сразу оформить корму и носовую часть лодки брусками, посаженными на саморезы либо обильно промазанными герметиком. Все упирающиеся части должны быть хорошо подогнаны – работа очень кропотливая, но от нее никуда не деться, поэтому тщательно выверяйте все размеры.

Преимущества и недостатки

Если задаться вопросом, какая лодка лучше – килевая или с плоским дном – то у последней можно выделить ряд таких преимуществ, как:

• Устойчивость – благодаря большой площади соприкосновения плавсредства с водой плоскодонная лодка по сравнению с килевым аналогом более устойчива к боковой волне и ветру;
• Высокая проходимость и грузоподъемность – имеющие небольшую осадку такие лодки позволяют перевозить при длине 4 м до 5–6 человек, перемещаясь при этом по мелководным участкам;

На заметку. Установив на плоскодонку подвесной винтовой мотор-болотоход можно перемещаться по заросшим и заиленным заливам, болотам. Конструкция агрегата и материал изготовления его винта позволяет ему измельчать попадающуюся ему на пути траву и не забиваться грязью.

• Небольшой вес – пластиковые и алюминиевые плоскодонки имеют вес значительно меньше, чем у деревянных и некоторых надувных лодок;
• Простота изготовления – сделать плоскодонку своими руками можно имея минимальный набор инструментов и материалов. Стоимость такого плавсредства будет значительно ниже, чем заводской модели.

Основным недостатком такой лодки является низкая, по сравнению с килевыми плавсредствами, маневренность и скорость.

Благодаря небольшой осадке проходимость плоскодонки на мелководных участках водоемах выше, чем у любого катера или килевой лодки

Отделка внутренней части корпуса лодки и изготовление весел

Внутреннюю часть лодки нужно также прогрунтовать горячей олифой, после чего окрасить. Учитывая то, что под слоем краски будут находиться парусиновые полосы, прикрывшие собой обшивочные бортовые и кормовые швы, лучше нанести три-четыре слоя краски.

После отделки верхней и внутренней частей корпуса нужно прикрепить шурупами по два бруска к верхним внутренним сторонам шпангоутов. На каждые две пары следует уложить на саморезах две широкие баночные доски для сидения гребца и пассажира. Их тоже нужно будет прогрунтовать и покрыть бесцветным лаком.

Теперь самое время изготовить весла для уже практически готовой лодки. Делать их нужно из обточенных на токарном станке брусков длиной 1,5-2 метра

Важно, чтобы они умещались на днище лодки, если она будет двигаться по воде при помощи подвесного мотора. В прорези, сделанные циркулярной пилой, нужно будет вставить плоские прямоугольные лопасти – по одной на каждое из двух весел

В случае если мотор откажет, весла «спасут положение» и рыбалка успешно продолжится.

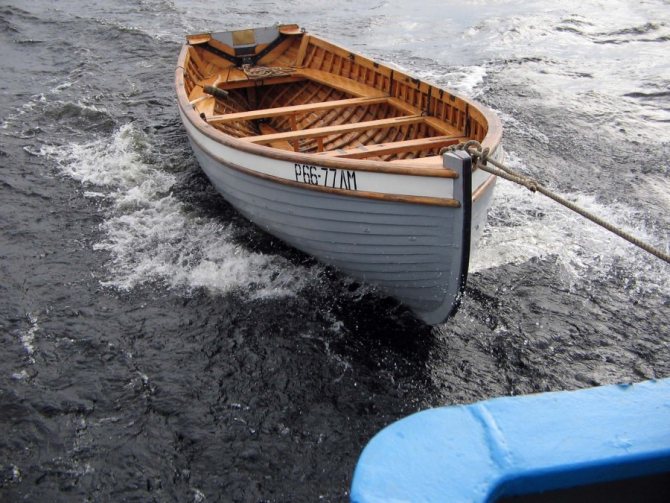

Завершающим элементом отделки корпуса самодельной деревянной лодки может стать нанесение краской букв названия на борта.

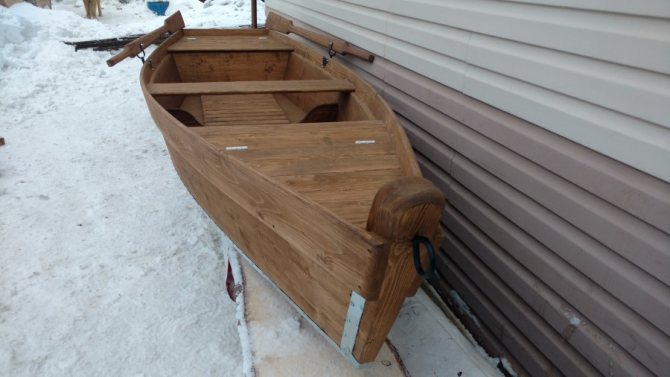

Изготовленная своими руками лодка из дерева станет прекрасным подспорьем любому отдыху на воде!

Семь футов под килем рыбакам и охотникам!

Изготовление плоскодонки своими руками

Как выполняется переделка прицепа под лодку

Сборка плоскодонки своими руками включает в себя составление чертежей, покупку материалов, подготовку необходимых инструментов, изготовление из доски днища, бортов, кормы, их крепление и обработка конструкции против гниения антисептиками, смолой.

Материалы и инструменты

Необходимые инструменты:

• Электролобзик.
• Рулетка.
• Угольник.
• Маркер.
• Молоток.
• Шуруповерт.

Из материалов необходимы сухие еловые или сосновые доски толщиной 25–30 мм, бруски сечением 50×50 мм для поперечин, гвозди или оцинкованные саморезы, смола, пакля, водостойкая краска.

Составление чертежа

Для того чтобы построить лодку плоскодонку из досок самостоятельно необходимо прежде всего сделать понятные и наглядные чертежи (проект) ее основных частей: бортов, днища, кормы (транца). На основании чертежей производится расчет потребности в материалах: доске, фанере, брусков для каркаса и ламелей.

Чертеж плоскодонной лодки должен быть наглядным и понятным – ошибка в размерах при изготовлении плавсредства приведет к снижению его герметичности и маневренности.

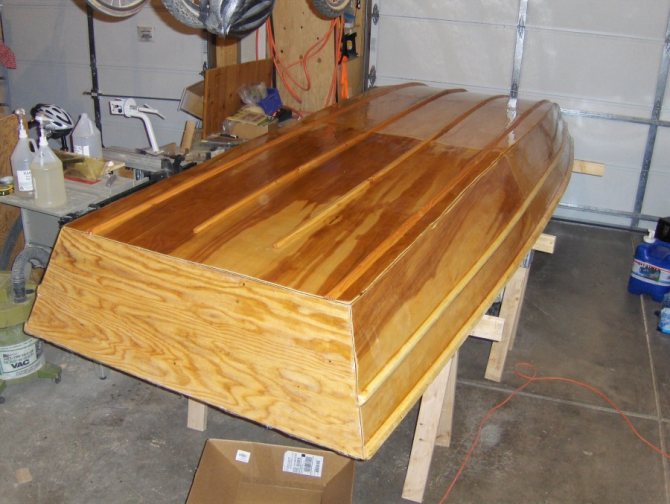

Изготовление днища

Несколько досок кладут плотно друг к другу, на них маркером очерчивается контур дна согласно размерам чертежа. Из брусков изготавливают 5 поперечин, длина которых равна ширине днища в средней, кормовой и носовой части. Самой длинной поперечиной уложенные доски сшиваются посередине, после чего с помощью лобзика или ручной циркулярки днище вырезают по очерченному контуру, оставляя не выпиленными участки у носовой и кормовой части.

В носовой и кормовой части заготовку днища дополнительно фиксируют досками и капроновым шнуром

Далее такими же поперечинами сшивают плотно доски в области носа и кормы. После этого, днище выпиливается полностью.

Стягивая днище поперечинами, добиваются минимальных зазоров между его досками

Монтаж носовой доски и кормы

После того как днище выпилено к носовой его части при помощи ершённых гвоздей или саморезов под близким к прямому углу крепится брусок – носовая доска. Затем к задней части днища крепится несколько досок, из которых формируется корма (транец).

Близкий к прямому угол крепления носовой доски позволит равномерно распределить воздействующую на нос силу встречного потока воды при движении лодки

Крепление к днищу бортов

Две первые доски правого и левого борта прибиваются сначала к носовой доске, затем выгибаются по контуру днища и стягиваются прочным шнуром у кормы. После этого, они крепятся к торцам днища гвоздями.

При креплении первых досок бортов их лучше фиксировать у кормы прочным капроновым шнуром

Для крепления последующих досок параллельно поперечинам к днищу прибивают переборки.

Чтобы борта «не повело» доски правого и левого борта прибивают к переборкам одновременно, не собирая сначала правый или левый борт полностью.

При длине лодки 3,5–4 метра обязательно наличие не менее 2 переборок, к которым пришивают доски бортов

Обработка днища и бортов

Все щели в днище и между досками бортов конопатят паклей. Для защиты дерева днища от гниения, а также для предотвращения течей дно и борта хорошо промазывают смолой.

Где и как можно хранить лодку в зимнее время: 2 испытанные методики

С двумя своими первыми лодками я поступал так, как большинство рыбаков на нашем озере. Перед началом ледостава вытаскивал их из воды, переворачивал вверх дном и оставлял в таком положении до весны.

За это время доски высыхали, а щели между ними постоянно увеличивались. Были моменты, когда через них можно было просунуть мизинец. Все это приходилось уплотнять, конопатить, заделывать и смолить…

Такой способ хранения лодок довольно распространен. Им до сих пор пользуется большинство рыбаков на нашем озере.

Потом один человек мне подсказал другую методику

Он обратил внимание, что у плоскодонок всегда сгнивают в первую очередь верхние детали: борта, нос или корма, которые расположены на открытом воздухе

Низ же, то есть днище, всегда находится в воде, остается целым и его от старых лодок часто используют в качестве подстилки для переходов через проблемные места на тропинках.

Он же посоветовал для борьбы с щелями заливать немного воды в лодку при ее хранении. Это предохраняет доски от их высыхания в жаркую погоду, образования щелей.

Его рекомендация: на зиму плоскодонку не вытаскивать из воды, а наоборот — затапливать полностью ниже уровня льда. А он у нас редко превышает 60 см. Для этого достаточно выбрать место около берега и наложить на дно камни, кирпичи, любые тяжелые предметы.

Весной груз извлекается, а лодка вытаскивается на берег. После непродолжительной сушки в течение нескольких дней она подвергается обработке смолой и снова спускается на воду.

Конопатить щели в этом случае можно значительно реже: когда пакля истлеет через несколько лет. Эта методика мне понравилась, пользуюсь ею больше двадцати лет.

Вот в принципе и все, что я планировал рассказать про то, как изготавливается лодка из дерева своими руками, чертежи и ее размеры я постарался представить фотографиями различных конструкций.

Описание рабочего процесса

Отметим сразу – изготовление катера своими руками процесс довольно длительный, к тому же у вас должно быть помещение, в котором будут производиться работы, чаще всего используется гараж или другое строение достаточного размера.

Сооружение корпуса

Процесс производится в следующей последовательности:

Можно сделать чертежи катера своими руками из фанеры, но гораздо проще найти готовый вариант с подходящими вам параметрами, так как есть множество важных нюансов, которые не знают те, кто не является специалистом в области постройки плавательных средств. Лучше всего проконсультироваться со знатоками, чаще всего они могут предложить проект или порекомендовать хороший вариант;

Лучше найти готовые чертежи и выкройки катера из фанеры – своими руками сделать их непросто, и вы сможете сэкономить очень много времени и исключить ошибки и просчеты

Работа начинается с того, что листы сращиваются между собой, это можно сделать с помощью прикрепления накладки, которая закрепляется эпоксидкой и саморезами, важно, чтобы у вас в итоге получились элементы нужной длины. На следующий день можно продолжать рабочий процесс; Чтобы постройка катера из фанеры своими руками проходила максимально качественно и быстро, необходимо на все заготовки нанести координатную сетку размером 100 на 100 мм

Это упростит изготовление элементов, ведь они имеют неправильную форму и точно вырезать их, не имея ориентиров, очень и очень сложно;

Изогнутые линии – самая ответственная часть работы при раскройке элементов

После того, как все заготовки нарезаны, можно приступать к следующей стадии.

Сборка

Процесс состоит из данных работ:

• Все проекты катеров из фанеры состоят из одинаковых элементов, поэтому последовательность операций всегда аналогична. В первую очередь скрепляются элементы днища, для этого вдоль соединения на расстоянии 15-20 мм сверлятся отверстия под проволоку и части стягиваются. При этом не стоит прикладывать слишком большое усилие, чтобы не повредить материал;

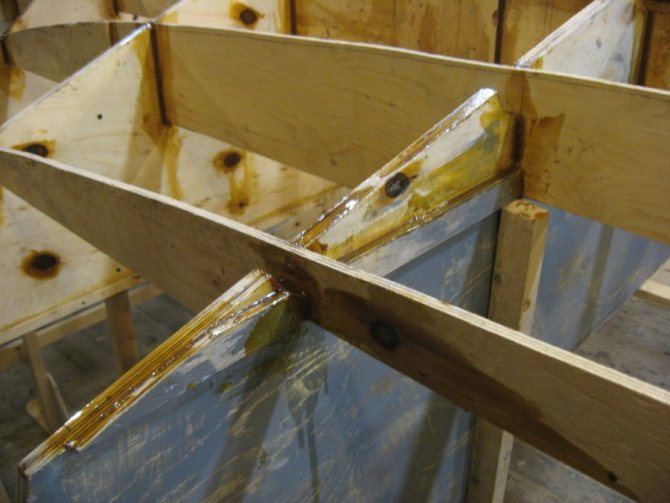

• Далее устанавливаются поперечные элементы жесткости, которые называются шпангоутами, их проще всего вырезать из фанеры толщиной 9-10 мм. Они приклеиваются эпоксидной смолой и дополнительно прикручиваются саморезами. Также крепятся продольные рейки 50х20, которые называются стрингерами. В шпангоутах можно сразу же сделать вырезы под лаги, чтобы впоследствии не работать в стесненных условиях;
• Затем устанавливаются бортовые элементы, в них делаются вырезы под стрингеры и ставятся сами элементы жесткости, после этого можно приклеивать и прикручивать саморезами фанеру для бортов. Соединения изнутри для дополнительной прочности промазываются эпоксидной смолой и закрываются одним слоем стеклоткани;

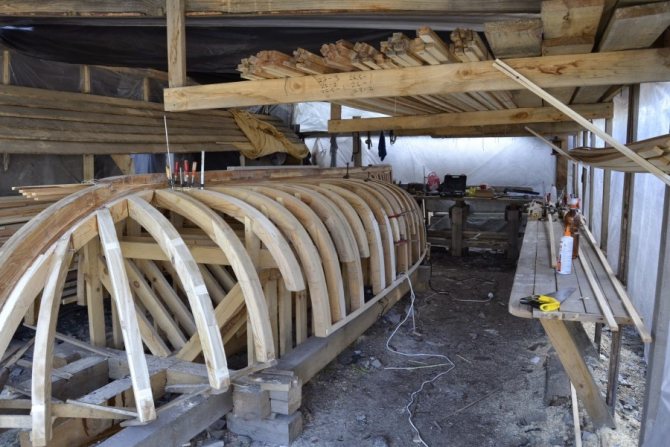

Так выглядит процесс сборки

• После того, как все элементы скреплены между собой, необходимо перевернуть конструкцию. Для этого ее проще всего вынести и сделать это на улице, так как помещение такой площади, чтобы сделать это внутри, найти очень сложно. Для того чтобы не повредить конструкцию, ее проще всего уложить на старые автомобильные покрышки;
• Далее необходимо выкрутить все саморезы изнутри и заделать их эпоксидной смолой, после этого замазываются и все соединения, чтобы заполнить щели и сделать поверхность максимально ровной. После высыхания первого слоя производится наклеивание стеклоткани шириной 10 см, затем клеится полоса 17 см, а третий элемент должен иметь еще большую ширину, чтобы перекрывать два первых, это позволяет придать всем изгибам жесткость;

Чтобы фанерные катера были надежными, необходимо тщательно проклеивать все соединения

• Далее наружная часть оклеивается всплошную, лучше сделать это в 2-3 слоя. После высыхания производится шлифовка и шпаклевка поверхности для того, чтобы она стала ровной;
• Когда поверхность выровнена, можно перевернуть конструкцию для того, чтобы заполнить все полости пенопластом и обшить их листами фанеры изнутри. Сооружение каюты производится по заранее выбранному эскизу, следует помнить, что чем сложнее конфигурация, тем больше времени пойдет на сборку конструкции.

Каюта также оклеивается стеклотканью для усиления

Последний этап – грунтовка влагостойкими составами и окрашивание, важно использовать качественные композиции, их цена выше, но тут не стоит экономить. Если вам не нужен катер, и вы хотите узнать, как сделать лодку, то все производится так же за исключением того, что не требуется сооружение каюты

Возможные ошибки

Стоит обратить внимание на то, что при постройке судна рыбаки часто следуют типовым рекомендациям, не учитывая своего веса. Если он превышает 90 кг, обязательно нужно делать дополнительное усиление днища с помощью реек, иначе при ходьбе оно станет продавливаться вниз, а вода будет выпихивать его вверх

Есть еще несколько советов, которые помогут недопустить типичных ошибок при изготовлении лодки.

Применение гвоздей при строительстве делает процесс проще и дешевле, но использование шурупов сохраняет более аккуратный вид судна. При этом шурупы обязательно следует смазать любым маслом. В противном случае в дальнейшем возникнут сложности с выкручиванием метиза. При крепеже реек обязательно для фиксации нужно использовать струбцины, иначе очень сложно их удержать. Чтобы избежать появления «пузырей» на судне, установка метизов должна происходить через небольшое расстояние или подряд. Избавить судно от кривизны при монтаже реек поможет поочередное забивание гвоздей на разных бортах. Многие экономят эпоксидную смолу при нанесении на поверхности для склейки. Этого делать ни в коем случае нельзя! Смола просто впитается в древесину, и склеивания не произойдет

Важно придерживаться расхода эпоксидной смолы в количестве 200 граммов на трехметровую полоску ткани. При сжатии деталей остатки смолы должны просачиваться наружу – это показатель того, что количество эпоксидки достаточное. Изъяны на поверхности корпуса можно устранить с помощью водостойкой шпаклевки. Если лодка поднимает нос и не выходит на глиссер – неправильно проведена центровка либо недостаточная длина.

Если судно отлично ведет себя с двумя пассажирами, а с одним начинает дельфинировать, решить эту проблему можно следующим образом: из кусков винипласта стоит сделать пару гидрокрыльев и прикрепить их к антикавитационной плите мотора. Лодка станет быстрее набирать скорость, ее ход будет легче. Таким образом, изготовить своими руками лодку для рыбалки совсем несложно, но начинающим кораблестроителям все-таки лучше выбрать более простую конструкцию.

О том, как сделать лодку из фанеры своими руками, смотрите в следующем видео.

Проекты самодельных лодок на других ресурсах

Самодельная лодка-плоскодонка с весламиСамодельная гребная лодка из виндсерфаСамодельная маленькая лодкаСамодельная складная лодка с веслами СпрутСамодельная лодка из пенопластаСамодельная лодка из камерСамодельная лодка с веслами из цельного дерева (ЧАСТЬ-1)Самодельная лодка с веслами из цельного дерева (ЧАСТЬ-2)Самодельная лодка тримаранСамодельная алюминиевая лодка с веслами для рыбалкиСамодельная лодка “АКВАРИУМ” с весламиСамодельная лодка из раскладушкиСамодельные лодки с моторомСамодельные лодки с парусомСамодельные велолодкиСамодельные катераСамодельная лодка вариан 1Самодельная лодка вариант 2Байдарка-челнок (лодка из простых материалов)Лодка на колесахЛодка на крыльяхПлотик из камерРазборная лодка с мягкой обшивкой.Изготовление надувных лодок.Советы по лодкам и моторамУстановка транца на резиновую лодкуСамодельная лодка из фанерыПроекты катеров и лодокЛодка из фанеры стоимостью 5000 рублейСкладная лодка Сигма

Лодка из пластиковых бутылок

Такая лодка не выдержит большой воды, а вот пруд — вполне. Как сделать:

1. Лодка должна быть жесткой — поэтому лучше использовать много двухлитровых бутылок с крепким пластиком. Дополнительно понадобиться скотч, ножницы, нож, лист фанеры, проволока.
2. Чтобы бутылки выдержали воду — нужно создать внутри вакуума давление. Делают обычным компрессом для накачки шин.
3. Этикетки и грязь нужно удалить.
4. Для маленькой лодки для одного человека понадобиться около 500 бутылок.

Первый способ — сделать два бревна из пластика. Далее бутылки закрепляются по дуге ко дну. Скрепляется это все хорошим клеем и скотчем для надежности. Ознакомиться можно с фото готовых изделий.

Второй способ — делается также два больших бревна, после чего они деформируются и скрепляются сразу на дне. Для этого понадобиться помощник. Самое главное, лист фанеры ставится в конце. Нельзя брать его за основу, так как протечка неизбежна.
