Аэросани SIGMA на радиоуправлении

Преимущества на зимней рыбалке

Зимой рыбакам приходится преодолевать большие расстояния. Использование самодельной техники делает заброску к водоему быстрой и удобной. Транспортное средство оборудовано полозьями, благодаря этому возможно перемещение по льду, насту и снегу. Аэросани приводит в движение авиационный пропеллер. Он вращает мотор, который работает на бензине.

При езде сани развивают скорость до 150 км/час. Этим они выгодно отличаются от снегоходов. Обладая мягкой подвеской, транспорт обеспечивает комфорт при езде. Если говорить о плавности хода, то аэросани сравнимы с автомобилем. На них часто устанавливают кабины, это дает дополнительную защиту от ветра и мороза.

Днищевая рама служит основанием конструкции, ее делают в виде панели. Раму собирают из брусков-лонжеронов, лучше всего использовать сосновые. Также требуется пенопластовый наполнитель, а жесткость конструкции придают с помощью деревянных поперечин.

Раму обшивают, для этой цели необходимо приобрести фанерное полотно. Вместе с изгибом на кручение и высокой жесткостью оно демонстрирует высокие качественные характеристики.

Технические характеристики

Самодельные аэросани лучше снегохода; мотосани для рыбалки своими руками можно сделать, установив на конструкцию мотор мощностью от 15 л.с. Так легко добиться следующих показателей:

1. За 1 минуту двигатель совершает 4700 оборотов.
2. Диаметр винта составляет 1300 мм, он раскручивается до 2300 оборотов. Максимальное усилие — 62 кг.
3. Топливный бак вмещает от 40 до 50 л бензина.
4. Без водителя вес конструкции составляет 90,7 кг. С грузом — 183 кг.

Выбор двигателя зависит от массы аэросаней, их размера и грузоподъемности. Мотор должен быть такой мощности, чтобы воздушный винт совершал требуемое число оборотов. Эту величину подбирает конструктор. Необходимо стремиться к тому, чтобы конструкция была легкой, тогда можно установить двигатель небольшого размера и мощности. Техника должна иметь систему воздушного охлаждения.

На аэросани часто ставят автомобильный мотор. Он отличается большой мощностью, самодельные аэросани двигателем оснастить просто, ведь достаточно снять его со старой машины.

На сани можно установить мотор от мотоцикла «Юпитер», хорошим вариантом станет двигатель, снятый с «Жигулей». Можно использовать К-62И. Это карбюратор, который имеет 2 цилиндра. Зажигание осуществляется от батареи, а топливный бак рассчитан на 30 л бензина.

На легкие аэросани можно установить Д-30 или Д-15. Первый развивает тяговое усилие 40 кгс, а второй — 60 кгс. Д-15 имеет зубчатый редуктор. На том и другом двигателе бак рассчитан на 15 л топлива.

Грузоподъемность

Грузоподъемностью называют способность транспортного средства перемещать грузы и пассажиров. Это полный вес машины вместе с амуницией и людьми. Самодельные агрегаты рассчитаны на перевозку от 1 до 5 человек. С нагрузкой вес аэросаней достигает 300 кг.

Дальность и скорость передвижения

Если на аэросани установить двигатель мощностью 15 л.с., по твердому снегу они разовьют скорость от 70 до 80 км/ч, средняя скорость — 40−50 км/ч. Скорость по укатанному снегу возрастает. Быстрее всего транспорт едет по насту, максимальная скорость по снежной местности может составлять 110 км/ч. Но на высокой скорости снижается устойчивость техники, есть вероятность, что она опрокинется. Поэтому не рекомендуется развивать скорость выше 50−70 км/ч.

Чаще всего на самодельный транспорт устанавливают баки, емкость которых составляет 40 л. Залитого топлива хватает на 300 км.

Запас топлива

Поскольку на аэросанях передвигаются по местности, где нет заправочных станций, необходимо позаботиться о запасе топлива. Его наливают в канистру, лучше всего использовать емкости объемом в 20 л. Этого запаса будет достаточно, чтобы выбраться из снежной глуши.

Конструкция тормозов

Тормозную систему самодельной техники нельзя назвать классической. На концах задних лыж делают скребки, от педали тормоза протягивают тросы, которые при необходимости приводят их в действие. Когда водитель нажимает на педаль, происходит опускание скребков вниз. Из-за этого ход саней замедляется.

Аэросани SIGMA на радиоуправлении

Представляю Вашему вниманию статью про изготовление небольших аэросаней. Данная модель хорошо подходит для начинающих моделистов или для тех, кто на время решил сменить «небо» на «землю». Обкатывать эти аэросани лучше на ровной площадке без бугров, тогда не придется к ней бегать после переворотов. Материалы:

— Потолочная плитка — Разноцветный скотч — Деревянные линейки — Бамбуковые шпажки — Стальная проволока — Клей для потолочной плитки — Клей ПВА — Акриловые краски — Акриловый лак

Инструменты:

— Канцелярский нож — Металлическая линейка — Угольник — Маркер для компакт-дисков — Ножницы — Лобзик — Наждачная бумага — Прищепки — Шприц для клея — Изолента — Шуруповерт со сверлами

Электроника:

Мотор Пропеллер, но можно взять и на 8 дюймов Цанга Сервопривод Регулятор Фиксаторы тяги Кабанчик Аккумуляторы — можно брать и 3S (трехбаночные) Аппаратура — или любая другая от 4 каналов и выше

Шаг 1. Готовим детали.

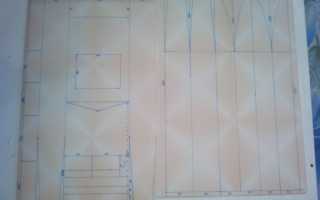

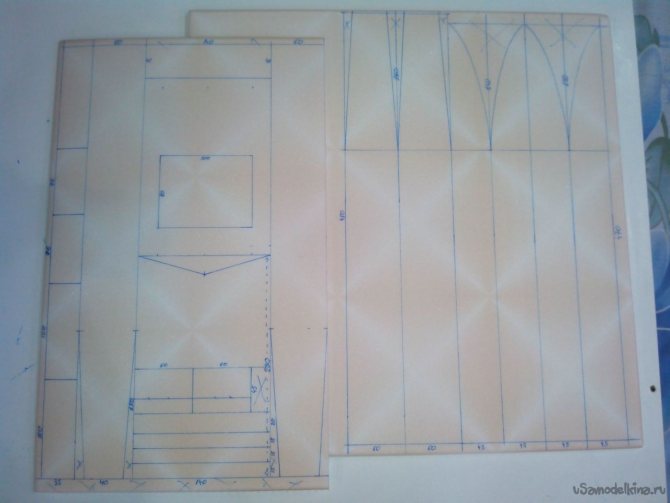

Для начала расчерчиваем маркером для дисков на листах потолочки все необходимые детали. Так как детали достаточно простые, нет смысла искать чертеж и распечатывать его на бумаге. На все детали достаточно двух листов потолочки 50 на 50 см. Размеры указаны в миллиметрах.

Вырезаем детали резаком по линейке.

Шаг 2. Основа.

Склеиваем нижнюю часть кабины (в ней будет расположена вся электроника).

Боковины лыж собираем в пачку и обрабатываем наждачной бумагой, чтобы они стали одинаковыми. Нижнюю скользящую поверхность лыж выгибаем об край стола.

Приклеиваем обработанные боковые части лыж к основанию, вклеиваем шпангоуты и задние части. Полностью лыжи заклеивать на данном этапе не стоит, потому что потом сложней протягивать провода от сервопривода.

Приклеиваем к основанию нижнюю часть кабины и вклеиваем поперченные ребра жесткости.

Пока сохнет основной каркас, приступаем к изготовлению моторамы и каркаса из линеек.

Шаг 3. Моторама и каркас.

Из двух кусочков линейки склеиваем (волокна крест-накрест) клеем ПВА мотораму, но можно взять и кусочек фанеры 3 мм. К ней сразу прикручиваем основание мотора, чтобы было проще ориентироваться в плане расположения гаек.

Вырезаем из линеек детали для каркаса.

Склеиваем каркас, стягиваем резинками и оставляем высыхать. Вырезаем в основании щели для каркаса, вставляем каркас с прикрученным мотором и вырезаем в основании щель для пропеллера. Так как моторы и пропеллеры можно использовать разные, этот этап выполняем, основываясь на своей электронике и размере винта.

Шаг 4. Сервопривод и основание руля.

Из кусочка линейки вырезаем лобзиком рамочку для сервопривода и поперченную рейку, на которой будет крепиться руль. В правой лыже вырезаем отверстие для сервопривода, приклеиваем рамочку, ставим сервопривод на место и протягиваем провод к кабине, сделав отверстие в нужном месте.

Снизу кабину и ребра жесткости заклеиваем потолочкой, чтобы при езде не набивался снег.

На потолочный клей сажаем рейку-основание руля, прикручиваем маленькими саморезами сервопривод и заклеиваем нижнюю часть лыж. По бокам от кабины приклеиваем два брусочка из пенопласта или пеноплекса для дальнейшего закрепления каркаса моторамы и фиксации кабины.

Шаг 5. Кабина и руль.

Склеиваем из потолочки верх кабины, она же крышка отсека с электроникой. Какие-либо петли и защелки на данной модели не нужны, она хорошо держится без них. Размеры и форма произвольные, главное чтобы кабина помещалась под каркас моторамы.

После высыхания обрабатываем стыки и углы наждачкой.

Из потолочки вырезаем руль (200 на 80 мм, хотя высоту определяет каркас моторамы и используемый винт) и приклеиваем к нему на потолочный клей бамбуковую шпажку. Фиксируем кусочками изоленты.

Шаг 6. Обклеиваем скотчем.

Кабину обклеиваем цветным скотчем, «псевдоокна» — из металлического скотча.

При обклеивании руля закрываем бамбуковую шпажку-ось по всей длине.

В задней стенке крышки кабины вырезаем часть, чтобы провести провода от двигателя к регулятору.

Обклеиваем всю модель скотчем, предварительно обработав наждачкой края и углы. Нижнюю часть лыж желательно заклеивать, располагая полоски скотча вдоль. Затем утюгом на небольшой температуре проглаживаем скотч для увеличения прочности всей модели.

Шаг 7. Вклеиваем каркас.

Каркас моторамы сажаем на потолочный клей. Дополнительно делаем отверстия в нижней части и вставляем кусочки бамбуковой шпажки на клею.

Приклеиваем из узеньких реек (из линейки) или из бамбуковых шпажек распорки.

Пока схватывается клей, склеиваем верхнюю часть крепления руля из линеек. Перед этим лучше начертить на ватмане в натуральную величину схематичное расположение каркаса моторамы и поперчной рейки на основании (вид сверху), тогда будет проще подогнать размеры.

В рейке-основании руля делаем отверстие под диаметр бамбуковой шпажки. В руле закрепляем кабаник. Затем вставляем руль, подложив шайбочку, в отверстие, отрезаем из проволоки тягу и закрепляем ее фиксаторами.

Шаг 8. Покраска.

Приступаем к покраске каркаса моторамы и поперечной рейки. Цветовая гамма, разумеется, на Ваш вкус.

Приклеиваем верхнюю часть крепления руля, предварительно сделав в ней отверстие, и докрашиваем каркас. Затем покрываем все покрашенные детали лаком.

Шаг 9. Расположение электроники.

Крепим мотор, укладываем в кабину регулятор оборотов, приемник и аккумулятор. Так как винт толкающий, не забываем правильно закрепить пропеллер на валу мотора.

Закрываем кабину крышкой.

Вес модели с аккумулятором – 314 грамм.

Модель готова. Можно выходить на ровную площадку и приступать к испытаниям.

Как подключить электронику: газ лучше оставить на третьем канале газа (левый стик), а руль – на первый канал элеронов (правый стик). Так удобней управлять санями, потому что газ и управление в разных руках. Причем, если газ сделать на треть или чуть больше, то можно управлять санями одной рукой, а второй, например, снимать видео, которое ниже.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать своими руками

Аэросани можно сделать своими руками: корпуса самодельных аэросаней создают с учетом законов аэродинамики, поэтому все элементы техники следует делать в точном соответствии с планом. От качества сборки напрямую зависит работа всех узлов и срок службы самодельной техники.

Чертеж типовых аэросаней:

Корпус

Сборка аэросаней начинается с корпуса, он состоит из прочного каркаса, который закрывают обшивкой. Ему придают аэродинамическую форму, делая сужение к передней части. Корпус имеет 2 отсека: передний и задний, в который устанавливают мотор.

Необходимую жесткость конструкции придают 2 лонжерона и силовые стрингеры. Устанавливаются шпангоуты, их должно быть 4. Их располагают через равные промежутки. Для их изготовления используется фанера, лучше всего приобрести материал толщиной 10 мм. Широкие шпангоуты усиливают поперечными балками.

Работу начинают с монтажа нижней рамы, на нее производится установка шпангоутов. Обязательно делают распорки, их фиксируют к шпангоутам с помощью уголков. Когда этот этап будет завершен, переходят к закреплению стрингеров. Поперечное усиление специальными балками необходимо, ведь на самодельной технике перевозят грузы.

Каркас проклеивают, это можно сделать, нанеся казеиновый клей. На стыки накладывают марлю, затем ее пропитывают клеем. Возможен и другой вариант, когда сначала марлю разрезают, бинт пропитывают клеем, а потом полоской обматывают места соединения элементов.

Для обшивки корпуса следует приобрести листы фанеры, их закрывают сверху дюралюминиевым покрытием. Водительское сиденье делают из фанеры, но можно установить заводское, выполненное из пластика.

Место для груза выделяют в задней части конструкции, располагая за сиденьем. В этом отсеке можно хранить запчасти и инструменты, сюда же поместится канистра с бензином, рыболовные снасти и вещи пассажиров. Есть разные варианты сборки транспорта аэросанного, конструкций чертежи должны быть изучены перед началом работ.

Винтомоторная система

Винтомоторная система состоит из нескольких элементов. Самым распространенным вариантом является установка на аэросани мотора, снятого с ИЖ-56. Монтаж вала винта производится на подшипник, его устанавливают на каркасе. Для крепления двигателя требуется деревянная плита.

Для регуляции клиноременной передачи на винт требуется пластина из фанеры или текстолита. Для охлаждения двигателя устанавливают вентилятор. Его фиксируют на картере, используя для этой цели кронштейн.

Подвеска

Лыжи для аэросаней делают из фанеры толщиной 10 мм, снизу их обшивают нержавейкой. Лыжи изгибают, для этого фанеру помещают в кипяток. Изгиб делают с помощью стапеля.

При сборке необходимо правильно выбрать толщину задних лыж, приводятся разные чертежи. Для усиления используют толстый брус, лыжи крепят к корпусу на винты М6. Для того, чтобы аэросани были устойчивы на поворотах, делают подрезы. Их сооружают из сплюснутой на концах трубы.

Как правильно оборудовать?

Спидометр, замок зажигания, указатель уровня топлива и все основные приборы устанавливаются на передней панели. Здесь же должны находиться рычаги управления, педали тормозов и пуска двигателя. Если планируются поездки по незнакомым местам, вдали от населенных пунктов, стоит установить на аэросани GPS-навигатор. Слева ставят зеркало заднего вида, рычаг воздушной и дроссельной заслонкой должен находиться в кабине.

Аэросани с двигателем от бензопилы

Мотор от бензопилы имеет небольшую мощность, которая не превышает 4 л.с. Этого мало, чтобы совершать поездки на большие расстояния. Минимальная мощность двигателя должна быть не менее 12 л.с.

Если же водоем находится неподалеку, то достаточно маломощного мотора. Мотор от бензопилы, несмотря на это, сдвинет с места легкую конструкцию. Такие аэросани можно использовать для перевозки рыболовных снастей.

Альтернативные варианты

В качестве корпуса для аэросаней можно использовать автомобильный корпус.

Вот, например, аэросани, изготовленные из «буханки».

АЭРОСАНИ: ИДЕИ И КОНСТРУКЦИИ

Интерес к аэросаням как индивидуальному средству передвижения по зимнему бездорожью и спортивному типу моторной техники проявлялся давно. Но столь массовому, как сейчас, увлечению любительскими аэросанями способствовало, несомненно, повышение общего технического уровня молодежи. По далеко не полным сведениям, число аэросаней, построенных любителями с 1968 года, увеличилось почти вдвое.

КОГДА ДВИГАТЕЛЬ… ТОРМОЗ

Можно назвать немало населенных пунктов в северных районах нашей страны, где имеется от нескольких экземпляров до 25—35 аэросаней. Их строят не только отдельные любители. Они создаются в школьных технических кружках, Домах и Дворцах пионеров, на городских станциях юных техников, в профессионально-технических училищах.

Большим тормозом при создании аэросаней является то, что наша промышленность не выпускает специальных двигателей, приспособленных для работы с воздушным винтом в тяжелых климатических условиях Севера с его низкими температурами. Существующие мотоциклетные моторы, наиболее часто используемые на самодельных аэросанях, не отвечают предъявляемым требованиям из-за сравнительно малой мощности. Поэтому обычно спаривают двигатели (рис. 1) или приспосабливают по два, а то и три для работы на один или два воздушных винта (рис. 2).

Рис. 1. Аэросани с двумя двигателями ПД-10, работающими на один винт.

Рис. 2. Винтомоторная группа аэросаней конструкции В. Грибанова (Саратовская обл.): два двигателя ПД-10 с толкающими винтами. Привод на винты безредукторный.

Рис. 3. Самодельный двигатель ББ-1 с использованием цилиндров и шатунно-поршневого механизма от мотоцикла ИЖ-56. Аэросани Л. Шустова (Витебск).

В последнее время наметилась тенденция к созданию двигателей собственной конструкции. Они. как правило, выполняются на базе серийных деталей и агрегатов.

Эти двигатели (рис. 3) нередко отличаются оригинальной компоновкой, высокой мощностью и приспособленностью для работы в зимних условиях. Проведенный редакцией опрос показал, что сейчас около 8% общего количества аэросаней оснащены самодельными двигателями. Следует отметить также значительное повышение мощности применяемых двигателей аэросаней: 24,5% из них — собственной конструкции или мотоциклетные типа М-72, М-61, М-63, К-750, Ява-350, мощностью свыше 20 л. с.; 4,2% — автомобильные, мощностью от 40 до 70 л. с.; и 7,2% — старые авиационные двигатели типа М-11, АИ-14, Вальтер-Минор и др.

ЭСТЕТИКА И КОМФОРТ

Анализируя имеющиеся в распоряжении редакции материалы по аэросаням любительской постройки, хочется отметить, что за последнее время значительно повысилась техническая культура конструкций, больше внимания стало уделяться эстетике (рис. 4), комфорту, внешней отделке их. Если лет 10 назад большинство аэросаней строилось по простейшей схеме, без кузова, защищающего водителя и пассажира от встречного потока воздуха и снежной пыли, то сейчас 55% машин выполнено с полузакрытыми и более 20% — с полностью закрытыми кузовами. Причем эти машины, как правило, имеют обтекаемую форму корпуса и моторной установки (рис. 5 и 6).

Всего 3,6% аэросаней построено по мотоциклетной схеме, наиболее выгодной для машин малой мощности.

Преобладает пока еще трехлыжная схема ходовой части: по ней построено 73,5% известных аэросаней. Число четырехлыжных машин по сравнению с 1965—1966 годами возросло от 10 до 10%. Четырехлыжиая схема более трудоемка, но обеспечивает лучшую проходимость саней по рыхлому снегу и хорошую устойчивость при движении по пересеченной местности, особенно при крутых поворотах на большой скорости.

Рис. 4. Аэросани с закрытым кузовом, построенные Н. Мезенцевым (Ленинградская обл.). Двигатель от мотоцикла М-72, привод на винт клиновидными ремнями.

Рис. 5. Сигарообразный закрытый корпус отличает аэросани А. Сироткина (Ярославская обл.). Двигатель от мотоцикла М-72, привод на винт безредукторный.

Рис. 6. Тяжелые аэросани Н. Мазова (г. Железнодорожный Московской обл.) с двигателем «Вальтер-Минор», 200 л. с. Двухместная полностью закрытая кабина.

Любители применяют на своих санях главным образом двухлопастные деревянные блочные воздушные винты, то есть изготовленные из цельного бруска или болванки, склеенной из отдельных тонких досок — дрек.

Всего 5,5% аэросаней снабжены трех- или четырехлопастными воздушными винтами; 3,5% винтов выполнены с металлическими лопастями и столько же — с лопастями изменяемого шага (при неработающем двигателе).

Очень мало (меньше 1%) винтов — с изменением угла атаки лопастей во время движения машины (наш журнал сообщал читателям о таких винтах — см. № 5 за 1969 г. и № 2 за 1972 г.). Около 40% аэросаней снабжены редукторами; 25,8% редукторов выполнены цепными, остальные клиноременными и шестеренчатыми.

Ниже приведены краткие сведения о некоторых любительских аэросанях, представляющих интерес для широкого круга читателей.

В подмосковном городе Железнодорожном уже много лет работает группа самодеятельных конструкторов аэросаней. И. Лукин, В. Машенкии, С. Кузнецов и их юные помощники создали и успешно эксплуатируют целый ряд интересных машин.

ТРИ ЛЫЖИ? ЧЕТЫРЕ?

И. Лукин первые аэросани построил и испытал зимой 1969/70 года. Они имели трехлыжную недостаточно устойчивую схему. Конструктор переделал машину на четырехлыжную (см. вкладку). Передние, управляемые лыжи он установил на прикрепленной к корпусу трубчатой ферме, снабдив их пружинной амортизацией. Низко расположенная (почти у самой подошвы) точка подвески лыж обеспечивает хорошую устойчивость и значительно повышает проходимость машины по мягкому целинному снегу.

Подошвы лыж выполнены из нержавеющей стали, что также способствует улучшению ходовых качеств аэросаней.

Повышение устойчивости машины достигнуто и за счет снижения ее центра тяжести. Двигатель от мотоцикла М-72 размещен на раме корпуса в нижней задней части на специальных узлах. На двигателе имеется магнето и автомобильный бензиновый насос, работающий от кулачкового валика, привод к которому — клиновидный ремень от вала воздушного винта. Для этого на последнем установлен шкивок Ø 26 мм, а на кулачковом валике — Ø 80 мм. Магнето крепится на крышке картера, где располагается снятый с двигателя распределитель зажигания.

Передача от двигателя на вал воздушного винта выполнена двумя параллельными клиновидными ремнями. Это устраняет пробуксовку ремней при передаче полной мощности. Шкив на валу двигателя Ø 130 мм изготовлен из дюралюминия. Ведомый шкив Ø 260 мм посажен на шпонке на валу воздушного винта.

Сам же вал — на выносном пилоне, на двух радиальных шариковых и одном упорном подшипниках.

Передаточное отношение ведущего и ведомого шкивов — 1:2, что позволило сделать воздушный винт с повышенной тягой. Изготовлен он из березового бруска.

В настоящее время И. Лукин работает над созданием более мощного двухцилиндрового двигателя.

С. Кузнецов увлекся аэросанями еще учеником восьмого класса. Интересно, что его первой конструкцией была также трехлыжная, одноместная машина с мотоциклетным двигателем ИЖ-49. Мотор располагался сзади, сверху, па трубчатой сварной раме; воздушный винт устанавливался непосредственно на хвостовик коленчатого вала двигателя. Мотор был оборудован агрегатным магнето «КАТЭК».

Вторая конструкция (рис. 7), созданная С. Кузнецовым в 1972 году, с тем же двигателем, была построена по мотоциклетной схеме. Это одноместная машина с полузакрытым корпусом. Двигатель на ней располагался внизу, на поперечной балке, с передачей на вал воздушного винта двумя клиновидными ремнями.

Рис. 7. Схема легких аэросаней С. Кузнецова (г. Железнодорожный Московской обл.). Двигатель ИЖ-350, передача на винт клиноременная.

Эта конструкция интересна тем, что вся винтомоторная группа представляла собой легкосъемный агрегат. Летом она демонтировалась и без всяких изменений использовалась на воде.

Винт изготовлен из цельного бруска дерева, с прямыми обрезами концов лопастей. Вал воздушного винта смонтирован на шариковых подшипниках, установленных в специальных гнездах, приваренных к раме.

Корпус аэросаней собран на клею и шурупах из брусков сечением 20×20 мм, обшит фанерой толщиной 2 мм. В задней части установлена поперечная доска, служащая опорой для кронштейнов крепления двигателя, рамы воздушного винта и поперечной трубы подвески лыж.

Лыжи аэросаней снабжены стальными подошвами и имеют подрезы, обеспечивающие устойчивость хода.

Следующий этап технического творчества С. Кузнецова — аэросани с двумя двигателями ИЖ-49, с приводом на один винт.

АЭРОСАНИ «СВЕРЧОК» И «КУПАВНА»

А вот Вшивцевы, проживающие в Подмосковье, строят аэросани всей семьей: Кузьма Афанасьевич Вшивцев — глава семьи, жена и сын-школьник.

Начало было положено санями тоже трехлыжной схемы. На них использовался мотор от автомобиля «Запорожец» первых выпусков. Двигатель располагался наверху, а воздушный винт устанавливался непосредственно на хвостовик коленчатого вала. Винт был трехлопастной, металлический, каждая из лопастей своим резьбовым хвостовиком вворачивалась в гнездо втулки и фиксировалась контргайкой. Это позволяло при необходимости изменять углы установки лопастей.

Корпус машины был изготовлен из старой мотоциклетной коляски. Аэросани имели неплохие ходовые качества, но высокое расположение центра тяжести делало их малоустойчивыми.

Поэтому в 1972—1973 годах К. Вшивцев сделал новые, двухместные аэросани «Сверчок» (рис. 8). Двигатель на них использован тот же, но смещен вниз и закреплен на раме корпуса. Привод воздушного винта выполнен тремя клиновидными ремнями. Изменен и сам воздушный винт: он стал двухлопастным.

Рис. 8. Всесезонная машина конструкции К. Вшивцева (Ухтомский Московской обл.), аэросани-аэромобиль «Сверчок». Двигатель ЗАЗ-965, передача на винт клиноременная.

Аэросани «Сверчок» оригинальны тем, что их можно быстро превратить в аэромобиль: они имеют 4 колеса небольшого диаметра, на которые, собственно, и надеваются лыжи, имеющие для этого специальные гнезда и крепление на ось колес.

Низкая посадка машины обеспечивает ей хорошую устойчивость и позволяет свободно двигаться по пересеченной местности, не боясь опрокидывания. Аэросани «Сверчок» участвовали в зимнем празднике в Зеленограде и привлекли внимание многочисленных участников слета.

В свободное от работы время любит промчаться на аэросанях и П. Семкин из подмосковного поселка Купавна. Такие прогулки он считает лучшим отдыхом.

Его аэросани — одноместные, трехлыжные (см. вкладку).

Оригинально выполнены передняя и задняя подвески лыж. Они состоят из подвижных рам-качалок с пружинными амортизаторами. Такая схема подвески помогает саням тронуться с места, даже если лыжи, примерзли. Чтобы носки лыж не зарывались в снег, между ними и рамой-качалкой ставятся оттягивающие пружины. На аэросанях предусмотрены фермы ограждения воздушного винта.

Двухцилиндровый двухтактный мотор развивает мощность 16 л. с., снабжен шестеренчатым редуктором с передаточным отношением 1 :3. Двигатель расположен на трубчатой под-моторной раме вверху, над задним обрезом корпуса. Воздушный винт — деревянный, блочный, установлен на валу редуктора на шпонке.

Корпус аэросаней полузакрытый, обтекаемой формы, имеет ветровое стекло. Сухой вес конструкции всего 96 кг. Сани эксплуатируются с 1965 года.

КАК У САМОЛЕТА

Уже третий год совершенствует свою конструкцию аэросаней И. Светчиков, постепенно добиваясь все большей проходимости, скорости, надежности..

Аэросани С-4 (рис. 9) имеют корпус закрытого типа. В кабине помещаются два человека: водитель — на удобном переднем и пассажир на заднем сиденье. Кабина имеет сдвижной фонарь, подобный самолетному.

Рис. 9. Аэросани московского педагога И. Светчикова имеют полностью закрытую кабину «самолетного» типа.

На аэросанях установлен мотоциклетный двигатель М-72 мощностью 22 л. с.; он размещен в нижней задней части корпуса, с передачей вращения на вал воздушного винта четырьмя клиновидными ремнями. Диаметры шкивов обеспечивают редуцирование оборотов в отношении 1 : 1,4.

Воздушный винт — двухлопастной, деревянный, блочный. Имея диаметр 1,8 м, он обеспечивает тяговое усилие 84 кг.

В КАБИНЕ — ДВОЕ

Шестой год занимается самостоятельной постройкой аэросаней М. Носиков из Нефтегорска Куйбышевской области.

Сани много раз переделывались, зато получены вполне удовлетворяющие конструктора результаты. АНОМИ-4 (рис. 10) — это четвертая и наиболее удачная конструкция любителя. Машина имеет приятный внешний вид, хорошие ходовые качества, устойчива, маневренна и, главное, надежна в работе.

Конструкция выполнена по четырехлыжной схеме, с передними управляемыми лыжами. Корпус полузакрытый, обтекаемой формы. В нем размещаются два человека.

Рис. 10. Двухместные аэросани М. Носикова (г. Нефтегорск) с параллельным расположением сидений.

В отличие от обычно принятой схемы, когда водитель сидит спереди а пассажир сзади, в АНОМИ-4 они сидят рядом.

Несмотря на то, что машина имеет неполностью закрытый кузов, ветровое стекло и верхние застекленные участки входных дверей хорошо защищают пассажиров от встречного потока воздуха.

Задняя часть корпуса выполнена с большим скосом, обеспечивая хороший подход воздуха к работающему винту.

На аэросанях применен мотоциклетный двигатель М-72 мощностью 22 л. с. Он размещен над задним обрезом корпуса и крепится к трубчатой моторной раме. Вал воздушного винта установлен над двигателем на подрамнике. Передача осуществляется через промежуточный вал цепью. Двигатель соединен с промежуточным валом через карданное сочленение, На промежуточном валу, который вращается в шарикоподшипниках, размещены две звездочки: ведущая (для привода вала винта) и маленькая (от заднего колеса велосипеда) — для привода магдины, дающей ток для световых приборов.

На фото (сверху вниз). Необычная передача от двигателя на воздушный винт — двумя коническими редукторами с жестким вертикальным валом — выполнена на аэросанях Н. Мельникова (г. Тюмень).

Аэросани «наоборот»: рулевая лыжа сзади, передние — неподвижные, винт — спереди. Конструкция И. Ципана (Ровен-ская обл.).

Мини-сани Л. Перченко (Мурманская обл.) с двигателем ПД-10/ИЖ-49.

Мини-сани В. Мишагина (г. Горький) с двигателем ИЖ-49, оборудованным шестеренчатым редуктором.

Магдина использована от мотоцикла М-105, но в самодельном корпусе. Размещена под промежуточным валом и крепится болтами к моторной раме.

На задней крышке двигателя установлено двухискровое магнето, что значительно упростило схему зажигания и позволило избавиться от тяжелого аккумулятора.

Воздушный винт — левого вращения, диаметр — 2 м. Изготовлен из соснового прямослойного бруска. Вал винта установлен на шарикоподшипниках.

М. Носиков работает над созданием винта изменяемого (при движении) шага лопастей, с реверсом — для торможения (пока используются штыревые тормоза, расположенные в задних лыжах).

Аэросани имеют ограждение винта, выполненное из труб и редкой защитной сетки.

Скорость движения аэросаней АНОМИ-4 по целинному снегу с полной нагрузкой — 40—45 км/ч.

ДУБЛЬ РЕДУКТОРА

Легкие аэросани с двигателем мощностью в 20 л. с. построил И. Мельников из Тюмени (стр. 16). Закрытая остекленная кабина обеспечивает хороший обзор и необходимый комфорт для водителя машины. В передней части расположена мощная фара.

Для снижения центра тяжести и обеспечения хорошей устойчивости машины двигатель крепится на резиновых муфтах к нижним дюралюминиевым профилям корпуса.

Оригинальная подвеска лыж аэросаней, построенных П. Семкиным, на рамках-качалках.

Оригинально выполнена передача от двигателя на вал винта: через два редуктора с. коническими шестернями и вертикальным валом. Передаточное число 11:20. Шестерни редукторов размещены в специальных фланцевых корпусах. Вертикальный вал, соединяющий оба редуктора, имеет мягкие карданные муфты, компенсирующие возможные неточности при сборке машины.

Воздушный винт имеет три деревянные лопасти, каждая из которых входит своим хвостовиком в гнездо металлической втулки и зажимается специальной гайкой. Угол установки лопастей может регулироваться на месте, при неработающем двигателе; зажимные гайки контрятся проволокой. Диаметр воздушного винта — 1,5 м.

Запас топлива — 40 л, размещен в двух баках, хватает его на 250—300 км. Максимальная скорость аэросаней — 90 км/ч.

АЭРОСАНИ — НАОБОРОТ?

«Вихрь-2» — так названы аэросани, построенные Н. Ципаном из Ровенской области. Они развивают скорость до 50 км/ч.

Аэросани выполнены по «обратной» трехлыжной схеме — две передние лыжи закреплены жестко на поперечной балке, а задняя является управляемой. Двигатель ИЖ-56 мощностью 13 л. с. размещен спереди на балке корпуса, воздушный винт — четырехлопастной, тянущий, диаметром 1,4 м. Передача от двигателя на вал винта осуществляется мотоциклетной цепью.

Верхняя часть двигателя и вал воздушного винта закрыты легкосъемным капотом, обеспечивающим хороший доступ ко всем агрегатам моторной установки.

Лопасти винта изготовлены из фанеры толщиной 10 мм и своей комлевой частью вклепаны в двусторонние лапки втулки, которая крепится к валу на шпонке и затягивается контрящейся гайкой.

Корпус аэросаней — закрытого типа, с одной дверью по левому борту.

МИНИ-САНИ

Несколько вариантов малогабаритных аэросаней, один из которых — см. фото — создал Л. Перченко из поселка Оленья-1 Мурманской области. В качестве двигателя он использовал старый, списанный тракторный «пускач» ПД-10, с небольшими переделками: цилиндр водяного охлаждения заменен на мотоциклетный, воздушного охлаждения, от двигателя ИЖ-49.

Для подачи топлива из бензинового бака (полиэтиленовая канистра), размещенного под двигателем, использован бензонасос подвесного лодочного мотора «Ветерок-8». Для обеспечения двигателя топливом перед пуском между баком и бензиновым насосом установлен насос ручной подкачки.

Воздушный винт — дюралюминиевый, блочный, с усиливающими накладками в комлевой части. Диаметр винта — 1,1 м.

Для увеличения опорной площади и уменьшения прокаливания машины при движении по рыхлому, глубокому снегу она имеет дополнительную четвертую лыжу, расположенную между задними, по оси симметрии машины. При движении задняя лыжа идет по следу передней, управляемой.

В качестве поперечной балки задней подвески использован коренной лист автомобильной рессоры (1 пластина).

Аэросани отличаются малым весом и небольшими габаритами: длина — 3 м, ширина — 1,2 м. Развиваемая скорость — до 50 км/ч.

вниз цилиндром

Сделать маленькую, красивую и легкую машину — такой целью задался и Валерий Мишагин из Горького, разрабатывая свою конструкцию аэросаней (на фото). Это ему удалось. Аэросани ВАМ-1 компактны, изящны, а их вес всего 80 кг. Для этих мини-саней использован двигатель ИЖ-49, расположенный сзади, вниз цилиндром.

Для повышения тягового усилия воздушного винта на двигатель установлен шестеренчатый редуктор с передаточным отношением 1 : 1,5, а двигатель форсирован. Это позволило уменьшить обороты воздушного винта, а за счет увеличения диаметра до 1,4 м увеличить тягу. Винт деревянный (береза), блочный.

Корпус аэросаней в нижней части имеет силовую раму и легкую надстройку обтекаемой формы, которая откидывается вперед вместе с рулевой колонкой, обеспечивая удобства посадки водителя в машину. Длина корпуса всего 2 м.

При испытаниях мини-сани показали скорость 60 км/ч.

И. ЮВЕНАЛЬЕВ, инженер

Рекомендуем почитать

• ХОТЬ КОЛОТЬ, ХОТЬ ОТКРЫВАТЬ Это нехитрое приспособление при всей своей простоте достаточно универсально. Состоящее из двух деревянных брусков с выемками скрепленных с одного конца крепким кожаным или тканевым…
• КАК ПЕРЧАТКУ С РУКИ Простое приспособление, состоящее из доски с вырезом, позволяет легко снимать самый тугой сапог. Для придания необходимого уровня от пола под доской прикреплен деревянный брусок, а вырез…

Техника безопасности во время эксплуатации

При эксплуатации самодельного транспорта потенциальную опасность для пассажиров представляет пропеллер. Чтобы предотвратить несчастные случаи, пропеллера винт прячут в кожух. Этот элемент защищает не только пассажиров, но также сам пропеллер от попадания в него посторонних предметов.

Собирая аэросани, следует контролировать качество работы. Основная нагрузка приходится на лыжи, поэтому качество болтового соединения должно быть высоким. Крепления нужно проверять, вовремя производить техническое обслуживание. Пропеллер регулярно осматривают, важно вовремя увидеть возникшие дефекты.

Безотказная работа техники возможна, если двигатель для аэросаней работает нормально, есть горючее, масло налито до нужного уровня.

Собирая технику, ориентируются на размеры, представленные на чертежах. Обязательно делают кабины козырек, аэросани тогда становятся более удобными в эксплуатации. Не нужно вносить изменения в конструкцию, это может стать причиной неполадок.

Как построить легкие аэросани

В данном разделе сайта рассмотрены основные теоретические положения и конструктивные схемы наиболее распространенных промышленных и любительских аэросаней с мотоциклетными и автомобильными двигателями, даны указания по их постройке, применению и эксплуатации.

Раздел может быть использован не только для общего ознакомления с аэросанями и деталями их конструкции, но и как практическое пособие при постройке аэросаней легкого типа своими руками.

ВВЕДЕНИЕ Во многих районах нашей страны зима продолжается шесть-восемь месяцев. Снег заносит дороги, лед сковывает реки. И там, где не может пройти ни один вид механического транспорта, нельзя проехать даже на лошади, аэросани могут двигаться со скоростью 30— 50 км/час и более.

В отличие от всех других видов наземного транспорта, аэросани передвигаются не за счет сцепления движителя (колес, гусеничной ленты и т. п.) с грунтом, а благодаря силе тяги, развиваемой воздушным винтам, который приводится во вращение двигателем внутреннего сгорания. По снегу аэросани скользят на широких лыжах. Снег, в зависимости от его состояния, создает большее или меньшее сопротивление движению, на преодоление которого и тратится основная часть мощности двигателя аэросаней.

Первые аэросани были построены в России в 1907— 1908 гг. (рис. 1). В журнале «Автомобилист» № 2 за 1908 г. сообщалось, Что «лыжный автомобиль представляет из себя легкие деревянные сани, полозьями в которых служат обыкновенные 12-футовые беговые лыжи. На заднем конце саней помещается небольшой в З,5 л. с. бензиновый двигатель с воздушным охлаждением… Этот двигатель посредством двух шкивов и ременного шнура вращает четырехлопастный винт… В передней части автомобиля устроен небольшой руль с коньком, дающий направление движению. Седок садится верхом на сани и по ровному снежному полю, в особенности по насту, может развить скорость до 15 верст в час…»

Рис. 1. Первые аэросани, построенные в России в 1907—1908 гг.

За прошедшие 50 с лишним лет было создано много разнообразных конструкций аэросаней с двигателями мощностью от 3—4 л. с. (рис. 2) до 100 (рис. 3) и 300 л. с. (рис. 4).

Рис. 2. Аэросани, построенные любителями тт. Павленко и Рябых, с двигателем мощностью 2 3/4 л. с.

Рис. 3. Шестиместные аэросани ОСГА-6 с двигателем мощностью 100 л. с (конструктор Н. М. Андреев) Рис. 4. Двенадцатиместные аэросани ОСГА-2 с двигателем мощностью 300 л. с. (конструктор Д. А. Бескурников)

Аэросани использовались в народном хозяйстве и для защиты нашей Родины. В первые же годы после Великой Октябрьской социалистической революции аэросани отечественной постройки были направлены на фронты гражданской войны, на подавление мятежа, возникшего в 1921 г. в Кронштадте *. Позднее аэросани применялись для связи между отдаленными населенными пунктами, доставки срочных донесений, обслуживания регулярных почтово-пассажирских линий, в ряде крупных экспедиций, в агитационных целях, для распространения литературы (рис. 5) и других целей.

Рис. 5. Аэросани — книжный магазин для обслуживания населенных пунктов, находящихся далеко от железных И автомобильных дорог

В период войны с белофиннами (1939 г.) и Великую Отечественную войну аэросани применялись для снабжения передовых участков фронта боеприпасами, вывозки раненых, на них проводились разведывательные и десантные операции в тылу врага, на них патрулировали участки фронтов и не раз участвовали в боях (рис. 6).

Рис. 6. Аэросанная часть капитана Стронова в боевой операции на Западном фронте в 1942 г. (аэросани типа НКЛ-26 конструкции Н. М. Андреева и М. В. Веселовского)

Аэросани являются легковым, быстроходным транспортом ограниченного использования, т. е. из-за наличия воздушного винта они успешно эксплуатируются на открытой местности без крутых подъемов и спусков и при незначительной лесистости. По сравнению с автомобилем аэросани малогрузододъемны, и их использование выгодно лишь при перевозке пассажиров и небольших ценных грузов.

За последние годы получили распространение небольшие легкие аэросани, снабженные мотоциклетными двигателями мощностью от 6—8 до 25—30 л. с. Такие аэросани строят коллективы ДОСААФ (рис. 7), на технических станциях, в технических кружках школ и домов пионеров и отдельные любители (рис, 8, 9 и 10) для спортивных и практических целей.

Рис. 7. Аэросани Ивановского автомотоклуба ДОСААФ

Начало постройки маломощных аэросаней было положено обществом Автодор в 1929 г. Журнал «За рулем» опубликовал результаты конкурса на маломощные аэросани. Было представлено 17 проектов и построенных конструкций аэросаней. Жюри конкурса присудило две премии — аэросаням тт. Шишкина и Валединского с двигателем «Харлей Дэвидсон» (Harley-Davidson) и аэросаням т. Распопова (рис. 11) с двигателем от мотоцикла «Ель» мощностью 9 л. с.

Рис. 8. Аэросани конструкции В. В. Иванова (Свердловская всласть, поселок В, Синячиха) с двигателем «Урал» мощностью 3,5 л. с.

Рис. 9. Аэросани лодочного типа конструкции А. А. Петрова Рис. 10. Схема аэросаней Г. Липмана с двигателем от мотоцикла М-75 Рис. 11. Аэросани конструкции т. Распопова с двигателем от мотоцикла «Ель» мощностью 9 л. с.

Жюри конкурса отметило оригинальную конструкцию аэросаней Ф. М. Маслова (рис. 12), двухместные аэросани т. Торопова, аэросани простейшей схемы тт. Павленко и Рябых (см. рис. 2) и интересный проект обтекаемых аэросаней конструкции т. Верзилова (рис. 13).

Рис. 12. Аэросани конструкции Ф. М. Маслова Рис. 13. Проект обтекаемых аэросаней т. Верзилова

Аэросани, строящиеся отдельными любителями, как правило, в кустарных условиях, несмотря на значительную затрату средств и времени, к сожалению, не всегда получаются удачными. Это объясняется специфическими особенностями аэросаней по сравнению с другими видами транспорта, которые обычно не учитываются конструкторами — строителями.

Чтобы аэросани были прочны и удобны в эксплуатации, их необходимо правильно сконструировать. При конструировании и постройке аэросаней не надо слепо придерживаться какой-то определенной формы, необходимо подходить творчески как к выбору основной схемы, так и к ее отдельным конструктивным элементам.

Нужно помнить о том, что хорошие аэросани можно построить только в результате настойчивой и кропотливой работы, Лучше затратить значительное время на подготовительную работу — изготовление чертежей, расчеты и т. д., чем, поторопившись, построить машину и получить недостаточно хорошие результаты.

Необходимо учитывать, что отдельные детали при движении аэросаней испытывают очень большие нагрузки, и, следовательно, материал, идущий на их изготовление, должен быть хорошего качества. Это особенно относится к деталям передачи усилий на воздушный винт и к конструкции лыж, которые необходимо выполнять тщательно.

При самостоятельной постройке аэросаней следует выполнять все технические требования, приведенные в настоящей работе, обобщающей многолетний опыт автора. Автор старался дать как можно больше практического материала, который отвечал бы на многочисленные вопросы, возникающие при самостоятельном конструировании и постройке аэросаней.

* См. книгу Александра Бека «Жизнь Бережкова».

Литература

Бескурников А. А. Аэросани. Журн. «Техника — молодежи», 1934, декабрь. Бескурников А. А. Снегоход. Журн. «Техника — молодежи», 1958, январь. Евстюшин Н. И. Развитие аэросанного транспорта в СССР. Изд-во Академии наук СССР, 1959. Ювенальев И. Н. Аэросани. Оборонгиз, 1939. Ювенальев И. Н. Самодельные аэросани с маломощным двигателем, Изд-во ДОСАРМ, 1951. Ювенальев И. Н. Аэросани. Журн. «Знание — сила». 1954, № 1 и 7. Ювенальев И. Н. Аэросани. Изд-во ДОСААФ, 1967. Малиновский М. Б. Воздушные санки на старте. Газета «Комсомольская правда», март, 1958, № 75 (10094). Дроздов Г. Механик-самоучка. Газета «Советская Россия», март, 1958, № 71 (531). Полторацкий Г. Как сделать аэросани. Газета «Советская Россия», февраль, 1957, № 31 (185). Конрадов А. М. Аэросани «Север». Журн. «За рулем», 1959, № 2. Ювенальев И. Н. Аэросани. Изд-во «Детский мир». Приложение к журналу «Юный техник», № 19 (37), и 20 (38). Журнал «Америка», 1960, № 42, 1 Журнал «Юный техник», 1960, № 3 и 12.
