Сравнительный тест 8-сильных моторов ветерок, ямах

Технические характеристики и устройство моторов Ветерок

Техническая характеристика моторов «Ветерок»

Двухтактный карбюраторный бензиновый

По часовой стрелке

От маховичного магдино МБЭ-3 с выносными трансформатора­ми 2112

Масло автомобильное трансмис­сионное ТАп-15В (ГОСТ 23652- 79)или другие автомобильные летние трансмиссионные масла

Моторы «Ветерок» состоят из следующих основных узлов и систем:

моторной головки с верхним и нижним кожухами (двигатель в сборе с магдино, высоковольтными трансформаторами, пусковым механизмом, карбюратором, бензонасосом, деталями управления карбюратором и опережением зажигания);

промежуточной передачи с подвеской (промежуточный корпус с механизмом переключения муфты холостого хода, плита управления с румпелем, подвеска с деталями крепления к транцу лодки, поворота и откидывания мотора);

подводной части (редуктор с зубчатой передачей и валом гребного винта, проставка с муфтой холостого хода, водяной насос, гребной винт);

системы питания двигателя (бензобак, бензиновый шланг с ручной подкачизающей грушей, карбюратор и диафрагменный бензонасос);

системы зажигания (магдино, высоковольтные трансформаторы, свечи зажигания);

системы охлаждения (всасывающий трубопровод, водяной насос, напорный трубопровод, рубашка охлаждения двигателя). Продольный разрез мотора показан на рис. 2.

Рис. 2. Продольный разрез мотора. 1 – картер; 2 – перегородка с клапанами; 3 – патрубок; 4 – карбюратор; 5, 69 – шарикоподшипники № 204; 6 – игольчатый ролик; 7 – крышка картера; 8 – кулачок блокировки; 9 – основание магдино; 10 – шпонка коленвала; 11 – маховик; 12 – блок цилиндров; 13 – коленчатый вал; 14 – шатун; 15 – поршневой палец; 16 – поршень; 17 – поршневое кольцо; 18 – стопорное кольцо поршневого пальца; 19 – свеча; 20 – головка блока цилиндров; 21 – ромежуточный корпус; 22 – рычаг; 23 – вертикальный вал; 24 – тяга; 25 – пластина; 26 – хомут; 27 – корпус помпы; 28 – шпонка крыльчатки; 29 – крыльчатка; 30 – нижняя пластина; 31 – сальник; 32 – шарикоподшипник № 201; 33 – стакан; 34 – трубка; 35 – ведущая муфта; 36 – вилка; 37 – ведомая муфта; 38 – водоприемник; 39 – демпфер винта; 40 – штифт; 41 – колпачок; 42 – гребной винт; 43, 68 – сальники; 44 – стопорное кольцо; 45 – стакан сальника; 46 – уплотнительное кольцо; 47 – шарикоподшипник №205; 48 – регулировочная шайба; 49 – ведомая шестерня; 50 – шарикоподшипник № 201; 51 – горизонтальный вал; 52 – ведущая шестерня; 53 – корпус редуктора; 54 – роликовый подшипник №7203; 55 – шарикоподшипник №203; 56 – проставка; 57 – нижняя пружина; 58 – замок; 59 – нижний вкладыш; 60 – наружный подшипник; 61 – кронштейн подвески; 62 – упор; 63 – опора подвески; 64 – верхний вкладыш; 65 – труба; 66 – винт опоры; 67 – подушечка; 70 – верхняя пружина; 71 – плита управления Рис. 3. Внешние характеристики двигателей

Внешние характеристики двигателей моторов «Ветерок» — зависимости мощности и удельного расхода топлива от частоты вращения коленчатого вала при полностью открытой дроссельной заслонке карбюратора — изображены на графике (рис. 3).

Сравнительный тест 8-сильных моторов ветерок, ямах

Появление в последние годы на потребительском рынке России и ее соседей подвесных лодочных моторов зарубежного производства подняло целый рад вопросов. Насколько надежнее и эффективнее зарубежная техника, насколько доступна она нашему потребителю, наколько дороже или, может быть, дешевле обходится ее эксплуатация? И если новые импортные моторы доступны лишь узкому кругу водномоторников, то Б/У техника составляет прямую конкуренцию новым отечественным моторам, попадая порой в одну ценовую категорию.

Какую технику предпочесть в том случае, если нужно уложиться в определенные «граничные условия» по стоимости приобретения и эксплуатации, весу мотора и т.п.?

Желание самому разобраться в этих вопросах возникло у меня давно, но особенно оно усилилось после постройке и испытаний летом 2003г. легкой мотолодки (3.8 х 1.44 х 0.6 м, 80 кг, угол килеватости на транце — 13°), которую я рассчитывал эксплуатировать с минимумом физических и материальных затрат. Выяснилось, что мощности моего «Ветерка-8» недостаточно для эффективной эксплуатации лодки, поэтому и возникла идея опробовать на той же самой лодке зарубежные 8-сильные моторы весом до 30 кг. Разумеется, предлагаемый вниманию читателей тест не претендует на полноту и абсолютную корректность, но, тем не менее, может представлять интерес для широкого круга водномоторников.

Проведение испытаний.

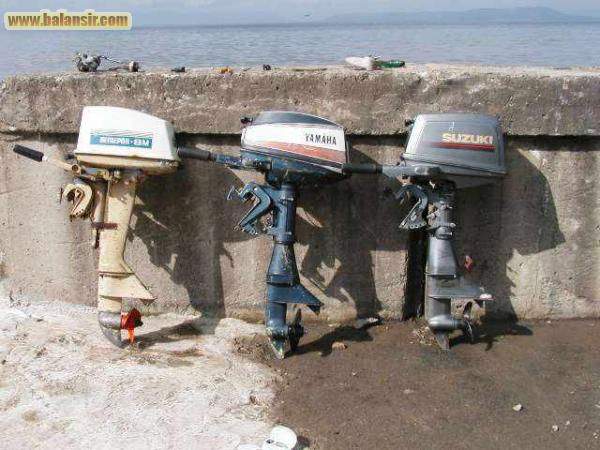

Я обратился с просьбой предоставить подержанный зарубежный мотор для испытаний во владивостокскую , одним из видов деятельности которой и является комиссионная продажа Б/У моторов. Дело осложнялось дефицитом моторов на вторичном рынке Владивостока, а особенно — «коротконогих» моторов. Тем не менее, нашелся один мотор «Ямаха-8А» 1979г выпуска. Этот мотор только что был сдан на комиссию, на продажу еще не выставлен, и состояние его было типичным для моторов, привозимых из Японии. Было решено совместить его опробование на воде с целью дефектовки и определения предстоящего объема работ по предпродажной подготовке с моими испытаниями. Итак, 25 сентября я подошел на лодке к слипу «East Marine» для проведения испытаний.

Поскольку скорости лодки с моим «Ветерком-8М» при различных загрузках мне были уже известны, мы сразу повесили «Ямаху», и я вышел на испытания. Поскольку погода была прекрасной и ничего не предвещало проблем, я отгреб совсем недалеко от берега. Поставил «нейтраль», вытянул «подсос», чуть прибавил «газ», подкачал бензин и дернул шнур. С третьего рывка мотор запустился, но тут же самопроизвольно включился передний ход, мотор сразу набрал обороты, и лодка понеслась прямо на торчащий из воды бетонный блок. Попытка сбросить «газ» не увенчалась успехом и привела к прямо противоположному результату. Лишь заложив вираж на большой скорости, я смог избежать столкновения. И в этот момент мотор заглох. Итак, выяснилось, что мотор не держит «нейтраль», и у него перепутаны тросики «прибавления» и «сброса» «газа». Я предусмотрительно отгреб от опасного берега подальше, снова подкачал топливо и запустил мотор с включенной передачей, манипулируя ручкой «газа» с учетом ее «инверсной» логики работы. Лодка быстро вышла на глиссирование, но мотор снова заглох. Было очевидно, что бензонасос не качает топливо. В третий раз запустив мотор, я принялся слегка подкачивать бензин «грушей». Было довольно неудобно одновременно управлять, наблюдать по курсу и снимать показания с приемника GPS, когда заняты обе руки, тем не менее, замеры скорости были произведены. Была достигнута скорость 28~30 км/ч, здесь и далее по тексту меньшее значение скорости соответствует движению против ветра, большее значение — с попутным ветром. Довольно значительное влияние ветра меня слегка озадачило, тем более, что на воде была лишь легкая рябь. Однако, видимо, для моей легкой (~80 кг) и довольно высокобортной лодки прирост сопротивления из-за встречного ветра довольно значителен.

Далее, я предложил сесть в лодку Максиму, главному механику «East Marine», и разобраться с топливоподачей. Максим быстро убедился в неработоспособности встроенного в карбюратор бензонасоса и предложил заменить целиком карбюратор, т.к. ремонт только бензонасоса мог надолго затянуться. Я обратил внимание, что карбюратор на замену снимается с гоночного мотора той же марки, на котором сын Максима неоднократно выигрывал соревнования, и визуально отличается от отказавшего «родного». На вопрос, не был ли этот карбюратор снят с более мощного двигателя, я получил ответ, что карбюратор снят с «восьмерки», но более нового поколения. Поскольку проверить эту информацию я не мог, пришлось довольствоваться таким ответом.

Как бы то ни было, с новым карбюратором моторчик оказался значительно резвее: в одиночку удалось разогнаться до 29~32 км/ч. Затем мы заменили винт на «грузовой», и вдвоем с Максимом, весящим 105 кг, достигли скорости 23~24 км/ч. В процессе испытаний на «Ямахе» порвался старый тросик сброса «газа», в результате чего слабая возвратная пружина магнето не могла обеспечить сброс «газа» до конца. Но поскольку нашей задачей было сравнение тяговых характеристик моторов, пока эта очередная неисправность нам не мешала.

Разница в скоростях в сравнении с «Ветерком», который обеспечивал скорости 26~27 км/ч и 19~20 км/ч соответственно, оказалась значительной. Честно говоря, я ожидал не столь большой разницы. Пока я раздумывал над результатами, Максим предложил: «А хочешь, испытаем «Сузуки-8″»? Разумеется, я согласился.

Принесли мотор, который оказался «сборным» из «ноги» и колпака 1995г выпуска с двигателем 1980г. рождения. Этот моторчик, в отличие от «Ямахи», прошел хорошую предпродажную подготовку: ничего у него не болталось и не отваливалось, запуск был идеальным и включение передач мягким и надежным. Однако, замеренная максимальная скорость налегке оказалась лишь 26~28 км/ч, и на ходу ощущалась заметная вибрация. Внешним осмотром было установлено, что одна из лопастей гребного винта заметно погнута. После замены винта на примерно равноценный, оптимальный для скоростей, достижимых на этой лодке налегке, вибрация исчезла, но скорость не возросла, т.е. «Сузуки» лишь незначительно превосходил «Ветерок». Грузового винта для этого мотора не оказалось, поэтому испытывать «Сузуки» вдвоем не имело практического смысла.

Полученные результаты несколько озадачили всех участников испытаний, хотя, скорей всего, каждого из нас — по своему. Я предложил измерить компрессию в цилиндрах всех трех моторов, чтобы как-то докопаться до истины. Александр Маврин, руководитель «East Marine», принес компрессометр стоимостью 100$, и мы приступили к делу. Выяснилось, что у «Ветерка» и «Сузуки» компрессия составила по 7.5 атм в каждом цилиндре, что свидетельствовало о хорошем состоянии двигателей. Однако, замер компресии у «Ямахи» показал по 9 атм в каждом из цилиндров! На мой вопрос: «А не резали ли вы головку цилиндров?» Александр и Максим твердо ответили «Нет, мотор обычный, «из кучи»».

После этого «исЯмаха-8А» после доводки. Суть доводки была в подборе деталей таким образом, чтобы продувочные каналы были максимально гладкими, повышении степени сжатия путем подрезки головки цилиндров и увеличении угла опережения зажигания. Мне не очень хотелось испытывать спортивный мотор, поскольку я вовсе не любитель заниматься сложными доводочными работами, и предпочитаю пользоваться серийной техникой. Ясно, что и «Ветерки» вполне поддаются некоторой доводке, и все эти работы давно и достаточно хорошо описаны. Тем не менее, любопытство победило, и я согласился.

Карбюратор, час назад снятый с этого мотора, был быстро водружен на место, однако, с румпелем произошла заминка. Дело в том, что на спортивных мотолодках мотором управляют при помощи ДУ особой конструкции, при этом румпель обязательно снимается. Так вот, при перестановке румпеля на спортивный мотор с того мотора, что испытывался первым, порвался последний старый тросик прибавления «газа». Пришлось мне прибавлять «газ» пальцем левой руки, вращая основание магнето (на «Ямахе-8А» точно так же, как и на «Ветерке», дроссель карбюратора открывается воздействием кулачка магнето).

Если учесть, что мне еще вручили цифровой тахометр, с которого также нужно было снять показания, заезд был совсем нетривиальный. Тем не менее, удалось снять показания скорости и оборотов и при этом не убиться. Была развита скорость 31~34 км/ч при 5500 об/мин. По завершении заезда Александр предположил, что можно было развить скорость около 37 км/ч, если поставить винт «потяжелее» и уменьшить угол опережения зажигания. Я с этим предположением согласился.

Выводы.

Выводы, к которые я сделал для себя по результатам проведенных испытаний, разумеется, неоднозначные. Мотор «Ямаха-8А» своим конструктивным исполнением мне очень понравился. Этот мотор имеет возвратно-петлевую трехканальную продувку, что позволяет ему при том же часовом расходе топлива, что и у «Ветерка-8» (около 4-х литров в час) развивать мощность 8 л.с. на гребном валу, а не на коленчатом. Передаточное отношение редуктора у «Ямахи» также больше (13:27 против 13:21 у «Ветерка»), что позволяет получить больший КПД винта на скоростях до ~35 км/ч и, следовательно, большую скорость по сравнению с «Ветерком». Кроме того, на «Ямаху» больше выбор гребных винтов, что позволяет лучше согласовать мотор с лодкой при больших загрузках. Например, испытывавшийся нами винт с шагом 6.25 дюйма (~160 мм) при большем «Ямаховском» передаточном отношении редуктора является более «грузовым», чем белый винт «Ветерка» с таким же шагом 160 мм. По отзывам потребителей, «Ямаха-8А» — весьма долговечный и выносливый мотор.

«Ямаха», «Сузуки» и многие другие зарубежные моторы также лучше запускаются благодаря конструкции воздушной пусковой заслонки с подпружиненным окошком. Такая конструкция обеспечивает запуск двигателя с вытянутым «подсосом», в то время как у «Ветерков» при холодном запуске нужно раз-другой прокрутить двигатель при закрытой заслонке, затем открыть ее, после чего двигатель запустится.

На этом, однако, плюсы и заканчиваются. В середине 90-х годов «Ямаха-8А» была снята с производства и заменена моделью «Ямаха-8С». У «Ямахи-8С», как это ни странно, устаревшая дефлекторная продувка и, согласно информации Максима, новый мотор уступает старому в скоростных и тяговых качествах. К сожалению, испытать «Ямаху-8С» мне пока не удалось.

Бывшие же в эксплуатации моторы попадают в Россию в, мягко говоря, не лучшем состоянии. У испытанного нами мотора двигатель и редуктор были малоизношены, однако, неисправны бензонасос, управление «газом» и «реверсом». Учитывая стоимость оригинальных запчастей, можно предположить, что приведение в рабочее состояние мотора «из кучи», купленного у моряка или случайного продавца потребует немалых денег. Конечно, серьезные фирмы, к каковым относится и «East Marine», выполняют предпродажную подготовку, но вполне естественно, что цена «доведенного» мотора будет выше.

Не удастся получить и существенной экономии на стоимости бензина. За счет большей достижимой скорости путевой расход топлива лодки с «Ямахой» будет меньше на 20%, однако, разница в стоимости бензинов марок АИ-92 и А-76 составляет 18% при текущих владивостокских ценах (13 руб/литр и 11 руб/литр соответственно), причем разница в ценах обычно больше.

Вопрос надежности достаточно сложен. С одной стороны, мой «Ветерок» вполне надежен, и я не одинок со своим положительным опытом. С другой стороны, многие потребители жалуются на ненадежность «Ветерков» самых последних лет выпуска, а мне приходилось наблюдать тяжелые поломки японских Б/У моторов у соседей по стоянке. Опять-таки, зажигание у «Ямахи-8А» 70-х годов — обычное контактное магнето, что не очень хорошо с точки зрения надежности.

Не все зарубежные моторы одинаково хороши. Тот же «Сузуки-8», несмотря на хорошее техническое состояние и ухоженность, показал лишь минимальное превосходство (~1 км/ч) над «Ветерком-8» при заводской установке опережения зажигания последнего. Через неделю после описываемых испытаний я вывернул винт ограничения максимального угла опережения зажигания «Ветерка», увеличив угол на ~5 градусов. Такая мера обеспечила рост максимальной скорости на 1 км/ч, так что говорить о преимуществах «Сузуки» по этому параметру уже невозможно. Конечно, не проводилось сравнение при больших нагрузках из-за отсутствия грузового винта для «Сузуки», но, к сожалению наши возможности не позволяли провести более полный тест.

Цены подержанных 8-сильных зарубежных моторов «около 80-го» года выпуска на рынке Владивостока составляют 450~500$, что примерно соответствует цене нового «Ветерка». Цена более новых моторов соответственно возрастает. Правда, ходят слухи о возможности приобрести моторы дешевле, но мой опыт пока этого не подтверждает. Для себя я определил такую линию поведения: поскольку у меня имеется «Ветерок-12», который тоже достойный «игрок» в рассматриваемой категории моторов весом до 30 кг (см. сводную таблицу результатов испытаний), пользоваться в основном именно им, присматриваясь, в то же время, к «Ямахам-8А» на вторичном рынке Владивостока и не исключая покупку в случае приемлемой цены.

Очень хорошим вариантом был бы мотор «Тохатсу-9.8» весом 27 кг, однако, этот мотор сравнительно недавно производится и поэтому стоит значительно дороже.

источник https://www.motolodka.ru/motors/test8hp.htm..

опубликовал Balansir , для сайта balansir.com

прЯмаЯ ссылка на статью: Сравнительный тест 8-сильных моторов ветерок, ямах

Лодочный мотор Ветерок 8

Лодочный мотор Ветерок 8 относится к категории подвесных и предназначается для установки на лодки, имеющие высоту транца до 380 мм. Агрегат может использоваться в любых водоемах с глубиной свыше 500 мм. В моторе присутствует система бесконтактного электронного зажигания и вывод, позволяющий подключать систему питания сигнальных огней. Модель предназначена для глиссирующих и водоизмещающих лодок. Нередко данный мотор используют в качестве резервного и вспомогательного двигателя для катеров и яхт. Он не боится соленой воды и хорошо чувствует себя в море.

Описание

Лодочный мотор Ветерок 8 сделан по классической схеме и имеет вертикальное расположение узлов. В конструкции модели нет оригинальных технических элементов. Детали и решения, примененные в двигателе, ранее были отработаны на иностранных и отечественных моторах.

История агрегата Ветерок 8 впечатляет. В 60-х годов Ульяновский моторный завод задумался о замене устаревшего лодочного мотора «Стрела». Конструктора попытались разработать принципиально новую модель, лишенную недостатков предшественника. В итоге получился первый Ветерок. Двигатель имел 2-цилиндровую схему и отличался малым уровнем вибрации и шума. Среди отечественных двигателей модель и сейчас остается наиболее «тихой».

В последствии мотор неоднократно модернизировали. На сегодня Ветерок 8 один из наиболее надежных и востребованных лодочных двигателей в России.

Двухтактная модель имеет систему всасывания свежей смеси посредством лепестковых клапанов и дефлекторную продувку. В состав остова мотора входит картер туннельного типа, блок цилиндра и крышка. Данные детали на Ульяновском заводе обрабатываются совместно, потому их замену необходимо осуществлять лишь в комплекте. Это является одним из главных недостатков агрегата. Цилиндры мотора Ветерок 8 имеют особые чугунные гильзы с большим ресурсом.

Охлаждение данного двигателя осуществляется принудительно забортной водой. Для этого в составе аппарата предусмотрена помпа коловратного типа, дополненная эластичной резиновой крыльчаткой.

Выпуск газов у мотора Ветерок 8 осуществляется посредством дейдвудной трубы прямо в воду. На выходе газы смешиваются с водой, предотвращая перегрев дейдвудной трубы.

Пуск агрегата осуществляется ручным стартером, снабженным вытяжным самоубирающимся шнуром. Сам пусковой механизм располагается в поддоне мотора. При поломке установку можно запустить через шнур на маховике.

Управление мотором осуществляется поворотом вокруг вертикальной оси посредством румпеля. Скорость регулируется за счет смены режима работы. Для этого используется специальная рукоятка, связанная с узлом изменения угла и дроссельной заслонкой.

Внешне Ветерок 8 выглядит довольно привлекательно. Мотор закрывается специальным кожухом. На последних моделях данный элемент выполнен из армированного пластика.

Двигатель Ветерок 8 производился с 1964-го по 2008-ой года. В настоящее время его выпуск остановлен.

Двигатель

Параметры мотора Ветерок 8:

• рабочий объем – 0,173 л;
• номинальная мощность – 8 л.с.;
• количество цилиндров – 2;
• диаметр цилиндра – 50 мм;
• частота вращения – 5000 об/мин;
• масса – 24,5 кг.

После ремонта с заменой ключевых элементов или перед первым использованием двигатель должен пройти обкатку со специальным режимом работы. Продолжительность ее составляет 10-12 часов. В процессе обкатки мотору необходимо работать на малых оборотах. После 5-6 часов обкатки следует проверить затяжку наружных метизов и очистить электроды свечей зажигания. По завершению обкатки следует убрать масло из редуктора, промыть его и залить новое масло.

Ветерок 8М (эксплуатация) (Просматривает: 1)

владимир76

Купил новый ветерок-8 2003г.в. Задолбался заводить.Оказалось что в груше дырка.Заменил завёл.Он чихает на средних и холостых и глохнет. Заменил тиристоры на вт-151 поставил катушки зажигания от скутера заменил высоковольтные провода и колпаки свечей.Двадцать раз промывал карбюратор выставлял уровень регулировал.Проверил магдино тестером по паспорту-около 870 Ом и всё коту под хвост.Да когда снимаешь топливный шланг по мере выработки топлива начинает работать как часы.Игла держит проверял.Помогите ради бога.Подскажите что делать.

Отзывы

Владельцы мотора Ветерок 8 основным достоинством модели считают ремонтопригодность (легко починить даже в гаражных условиях), неприхотливость в эксплуатации и хранении и надежность.

Один из пользователей пишет, что у него в собственности мотор был около 2 лет и эксплуатировался в разных условиях (дрейф, полный ход) примерно 5 месяцев за сезон. В неделю на лодке он покрывал порядка 15-30 километров. При весьма напряженной работе первая поломка вылезла после трех месяцев работы. У двигателя засорился карбюратор. Перебрать его удалось в гараже и спустя несколько дней Ветерок 8 работал как новый. Причиной неполадки стал топливный фильтр, который следует менять при сильной интенсивности эксплуатации каждый месяц.

Особых проблем при зимнем хранении Ветерок 8 не доставил. Поскольку мотор использовался на пресной воде, то консервировать его было не надо. Аппарат положили в гараж и оставили до лета.

Скорость агрегат развивает отлично. На лодке «Орион 6» со средней загрузкой можно идти со скоростью в 25-30 км/час. Правда, 2-3 человек мотору тянуть довольно тяжело.

К минусам модели относится большой расход топлива (4-5 л на километр). Полного бака хватает примерно на 50-70 километров. Также Ветерок 8 нельзя отнести к числу современных моторов. Модель на сегодня морально устарела.

По мотору Ветерок 8 присутствует немало негативных отзывов. Пользователи критикуют систему пуска мотора и малую мощность при сравнительно больших габаритах.

Отзывы владельцев

• Наиль, Уфа. Отцовский мотор Ветерок-12 мне пришелся по душе. Хотя выбирать было не из чего, пришлось использовать эту модель. К тому же, это мой первый мотор для рыбалки и охоты. Выдает приемлемые 12 лошадок. Поломки случаются часто, перед каждым выездом надо все тщательно проверять. Расход бензина 10-12 литров в зависимости от нагрузки. В дорогу обязательно беру с собой гребное весло – по крайней мере, так больше уверенности в том, что Ветерок не заглохнет окончательно.
• Игорь, Московская область. Ветерок-12 куплен на вторичке еще в 1995 году. Я его третий владелец. Мотор изношен до дыр в переносном смысле. Он досаждал поломками еще в середине 1990ых, когда я его купил. Сейчас дела обстоят еще хуже. Естественно, это не основной мотор. У меня есть вполне современная Хонда, но она еле выдает 5 лошадей. 8-сильный Ветерок хоть и ломается, но более динамичный и быстрый. Максимальная скорость составляет 25 км/час, в то время как 5-сильная Хонда едва набирает 10-15 км/час. Разница чувствуется, и не только в динамике. Понятное дело, у Хонды больше других преимуществ – в плане комфорта, надежности, удобства управления, а по функциональности оба двигателя примерно равны – в том плане, что они лишены какой-либо сложной электроники. Ветерок-12 обслуживать намного легче, и он дешевле в ремонте. Запчасти можно найти на каждому углу, и их не надо заказывать. В общем, Ветерок подходит на роль второго «запасного» мотора, не более того.
• Максим, Нижегородская область. Недавно приобрел Ветерок-12 за 15 тысяч рублей. В неплохом состоянии. Еще прикупил советскую ПВХ-лодку. И лодка, и мотор идеально совместимы друг с другом. Высота транца стандартная – 380 мм, проблем с установкой не возникло. Мотор хорошо тянет и бодро разгоняется, довольно экономичен и надежен. Поломки случаются только по мелочи.

Лодочный мотор Ветерок 8

«Ветерок» – лодочный двигатель советского производства, покинувший конвейер в 2008 году. Модель и сейчас достаточно популярна – во многом благодаря сбалансированным характеристикам. Более того, по многим параметрам данный агрегат опередил то время, в которое он был создан. Поэтому на сегодняшний день мотор пользуется стабильным спросом у нетребовательных лодочников – моряков, рыбаков и охотников, а также профессиональных пользователей, которым очень важна стабильность в работе. В нашем случае речь пойдет о 8-сильной версии. Рассмотрим достоинства мотора, его характеристики и отзывы потребителей.

Общие сведения и конструкция

Перед нами базовая модификация популярного в СССР лодочного мотора. Двигатель предназначен для малоразмерных и среднеразмерных глиссирующих лодок и катеров со стандартными параметрами транца – 380 мм в высоту. Рассматриваемая модель подходит для использования в туристических и хозяйственных целях. Кроме того, этот агрегат был востребован и в спортивных соревнованиях. Еще надо отметить тот факт, что Ветерок использовался в качестве резервной или вспомогательной силовой установки для катеров и яхт. Выносливость мотора такова, что его можно эксплуатировать в соленых морских водах.

Компоновка мотора «Ветерок» предусматривает вертикальное расположение всех узлов. Какие-либо новшества по понятным причинам отсутствуют, и есть только проверенные технические решения, что, впрочем, является главным достоинством мотора на сегодняшний день. Его можно обслуживать в гаражных условиях. В целом, этот двигатель можно считать одним из самых ремонтопригодных моторов. Надо признать, что все конструкторские разработки, использованные в моторе Ветерок-7, раннее были опробованы в других двигателях, в том числе зарубежных. Эта особенность еще больше привлекла потребителей, поскольку мотор был собран из проверенных компонентов, а это говорит о надежности и долговечности.

В основе мотора Ветерок-8 лежит двухтактная двухцилиндровая компоновка. Также стоит отметить дефлекторную продувку и лепестковые клапаны, с помощью которых происходит автоматическое всасывание топливной смеси. Цилиндры имеют чугунные гильзы, что благоприятно сказалось на надежности. В месте расположения продувочных окон есть некая полость, которая плотно закрывается крышкой.

Обратим внимание на переднюю часть картера. К ней фиксируется своеобразная перегородка с выпускными клапанами. Такая компоновка является одним из элементов упрощенной конструкции. Кроме того, мотор оснащен поворотным магнето, что дает возможность регулировать угол опережения зажигания при включенном моторе. Все эти настройки можно осуществлять через пульт дистанционного управления. Мотор Ветерок-8 разработан инженерами Ульяновского моторного завода. Семейство двигателей «Ветерок» пришло на смену устаревшему мотору «Стрела». Более новое устройство получило рабочий объем 178 кубов, и было лишено некоторых недостатков, свойственных предшественникам. Особенно стоит отметить улучшенную систему жидкостного охлаждения, которая не дает мотору перегреться вне зависимости от нагрузки. Довольно компактные габариты и небольшой вес поспособствовали возможности перевозки двигателя на дальние расстояния, причем устройство можно поместить в багажник легкового автомобиля. Кроме того, не возникнет проблем и при установке мотора на 380-миллиметровый транец лодки.

Преимущества и недостатки мотора

Производитель постоянно модернизировал конструкцию мотора для улучшения потребительских характеристик. Основные достоинства мотора:

• высокая надежность и долговечность;
• возможность технического обслуживания и ремонта в любых условиях повысила его ремонтопригодность;
• нетребовательность к качеству моторного масла и возможность работы на низкооктановом бензине;
• низкий расход топлива;
• небольшая масса по сравнению с аналогами;
• узкая нижняя часть редуктора снижает подводное сопротивление;
• легкий пуск двигателя;
• простота замены гребного винта;
• высокая эффективность работы винта.

При эксплуатации мотора выявлены следующие его недостатки:

• применение устаревших узлов, не позволяющих форсировать двигателя для повышения удельной мощности;
• наличие только одной передачи вперед, задний ход отсутствует;
• невозможность аварийного отключения зажигания мотора (отсутствие аварийной кнопки);
• старые модели карбюратора не имели систему, улавливающую топливо, которое проливалось;
• отсутствие системы поддержки теплового режима (отсутствует термостат);
• оригинальное крепление винта, что исключает взаимозаменяемость винтов от других марок;
• мотор с левым вращением винта, большинство других марок имеет правое вращение;
• оригинальная система дистанционного управления, не позволяющая применять альтернативные системы;
• большие количество узлов, соединений.

Характеристики

• Тип мотора – бензиновый, двухтактный двухцилиндровый
• Мощность – 8 лошадиных сил
• Максимальные обороты в минуту – 5000
• Рабочий объем – 178 кубов
• Зажигание – с выносными трансформаторами
• Модель карбюратора в топливной системе – К-49
• Марка бензина – АИ-72 или АИ-76
• Вместимость бака, л – 14
• Масло в редуктор – трансмиссионное, Тал-15В
• Вес, кг – 24
• Габариты, мм – Длина – 1050, Ширина – 350, Высота – 500.
• Поддерживаемая высота транца, мм – 380.

Обкатка

Лодочный двигатель Ветерок-8, как и любая советская разработка, требует постоянного контроля. Своевременное обслуживание и проверка всех рабочих органов находятся в числе обязательных процедур, без которых невозможно оценить потенциал мотора, который заложили в него разработчики. Советские инженеры изначально создали мотор с расчетом на то, чтобы его можно было ремонтировать своими силами. Об этом говорит широкая сервисная сеть, доступность запчастей и унификация деталей с другими моделями тех лет выпуска.

Помимо регулярного обслуживания, нужна еще одна процедура под названием обкатка. Согласно общепринятым нормам, которые распространяются и на современные моторы, обкатка выполняется сразу после покупки устройства. В данном случае не важно, двигатель новый или старый. Так как в нашем случае агрегат поддержанный, обкатка ему еще более необходима. Благодаря этой процедуре владелец сможет убедиться, насколько хорошо двигатель справляется с поставленными задачами. В идеале обкатка должна адаптировать мотор к окружающей среде, погодным и температурным условиям, а также потребностям владельца. Не менее важно правильно подготовиться к обкатке.

Итак, первое что надо сделать, это установить мотор на транец лодки в вертикальном положение. После этого можно заливать расходные материалы. Речь идет о моторном масле типа TCW-3, трансмиссионном редукторном масле, а также горючей смеси. Кстати, топливную смеси надо изготовить заранее – путем смешивания бензина и масла в пропорции 50:1.

Кроме того, важно проверить все рабочие органы перед обкаткой. Например, особенное значение имеет жидкостное охлаждение, из которого должна выходить струя воды в виде фонтана под давлением. Этот признак говорит о том, что система исправна.

Местом проведения обкатки должен быть только открытый водоем – река, озеро, ставок, ручей, море и т. д. Иными словами, надо создать естественные условия, в которых мотор будет использоваться в дальнейшем. Только так можно оценить потенциальные возможности силовой установки. Обкатка в бочке возможна только в крайнем случае, но такой способ не подходит для полноценной 10-часовой обкатки, о которой пойдет речь далее в статье.

Этапы обкатки

1. Включаем двигатель, доводим его до холостого хода таким образом, чтобы он смог нагреться до рабочей температуры. На это уйдет в пределах 30-60 минут
2. Очередное повышение оборотов должно происходить постепенно. Так, сначала надо установить низкие обороты. Примерно в этот момент можно отчаливать от берега
3. По мере постепенного набора скорости и плавного увеличения тяги надо контролировать работу системы охлаждения. Дело в том, что она может работать с перебоями, когда мощность мотора будет вплотную подбираться к 80-90% мощности
4. Через восемь-девять часов производительность мотора составит 90-100%. Перегрева можно избежать путем уменьшения оборотов на некоторое время. Когда двигатель остынет, вновь увеличиваем тягу. Таким образом, мотор будет работать в переменном режиме – на низких, средних, высоких и максимальных оборотах, что очень полезно для адаптации деталей
5. В конце процедуры выключаем зажигание, предварительно прогрев мотор на холостых оборотах. Меняем отработанные материалы и свечи, и готовим мотор к следующему использованию. Обкатка завершена.

AGadeev › Блог › Ветерок 8: Зажигание

Дальше неделю снова лечился — мотор с лодкой бросил жить в машине. Первое желание было утопить его, но это эмоции — сам же дурак. Положился на кого-то, хотя прекрасно знаю, что на людей в наше время полагаться нельзя, если не знаешь человека лично. Оклемался — затащили с женой мотор, повесил и подготовился к переборке.

На следующий день позвонил друг — у него на Ветерке 8 нет искры на одном горшке. Прозвонил все диоды, перепаял тиристоры, поменял местами конденсаторы, замерил сопротивление на обмотках катушек, перекинул местами катушки зажигания. Всё равно нет искры. Поехал после работы к нему — одна голова хорошо, а две — лучше. На катушках перекинули симметрично провода — пропала искра на другом горшке. Понятно, что ничего не понятно. Прозвонили и заменили подозрительные диоды. Бесполезняк. Перепаяли местами катушки — всё равно, нет искры на том же горшке. Понятно одно, что катушки целы, все детали целы — где-то нет контакта или сидит «коротыш». Тупо начинаю от безысходности и полного отсутствия идей пропаивать все подряд контакты на дорожках и вуаля — заработало. Что где было — ХЗ.

На фоне этого безобразия, приехав домой, решил дёрнуть свой Ветерок — мало ли. Дёрнул — на втором горшке нет искры. Ну @#$ @#$%$ @#$%! Выкинул защитный колпак пошевелил провода — есть искра. Собрал всё с колпаком — опять нет искры. Разобрал — есть. Дай ка, думаю, обе свечки придержу. Дрыг — ух ты! На обоих свечах искра в такт, а не по очереди, как должно быть. Всё ясно — конец предыстории и переходим к ремонту зажигания.

1.) Явно, имеет место налицо замыкание проводки.

Где-то от старости сгнил провод. Только какой вот…

Проводка до сих пор обмотана с завода нитками.

2.) Обнаружилось вот такое вот безобразие:

3.) А вот и виновник — диод, идущий на кнопку. Он был внутри термоусадки и просто отвалился.

4.) Поскольку, как я уже выяснил, прежний владелец мотора «я у мамы рукожоп» — наверняка имеют место такие же проблемы, как у Игоря. В общем, зажигание снято с мотора и привезено на работу для ремонта.

А дальше расписывать много всего нет смысла, так как тупая пропайка каждого контакта, прозвонка диодов, замена каждого провода. Единственные нюансы — я ушёл от общей массы в проводке, прокинув симметрично два провода в каждую сторону, убрал провода с промежуточных колодок на катушке генератора (Центральная катушка. Не понимаю, зачем вообще этот бред был с завода сделан, так как не имеет логики в принципе). Таким образом убрал косу над платой зажигания, а просто по 4 провода в каждую сторону. Разобраться так куда проще. Диоды на кнопку я вынес из под маховика — там они нафиг не нужны. Их нужно либо в проводку прятать, либо фиксировать на плату, а не паять «навесу».
