Как приобрести подобный транспорт или как его сделать своими руками?
Ховеркрафт – это дорогой вид транспорта, средняя цена которого доходит до 700 тыс. рублей. Транспорт типа “скутер” стоит раз в 10 дешевле. Но при этом следует учитывать тот факт, что транспорт заводского изготовления всегда отличается лучшим качеством, по сравнению с самоделками. Да и надежность транспортного средства выше. К тому же, заводские модели сопровождаются заводскими гарантиями, чего не скажешь о конструкциях, собранных в гаражах.
Заводские модели всегда были ориентированы на узкопрофессиональное направление, связанное либо с рыбалкой, либо с охотой, либо со специальными службами. Что касается самодельных СВП, то они встречаются крайне редко и тому есть свои причины.
К таким причинам следует отнести:
- Довольно высокую стоимость, а также дорогое обслуживание. Основные элементы аппарата быстро изнашиваются, что требует их замены. Причем каждый такой ремонт выльется в копеечку. Подобный аппарат позволит себе купить только богатый человек, да и то он подумает лишний раз, стоит ли с ним связываться. Дело в том, что такие мастерские – это такое же редкое явление, как и само транспортное средство. Поэтому, выгоднее приобрести гидроцикл или квадроцикл для перемещения по воде.
- Работающее изделие создает много шума, поэтому передвигаться можно только в наушниках.
- При движении против ветра существенно падает скорость и значительно увеличивается расход горючего. Поэтому, самодельные СВП – это скорее демонстрация своих профессиональных способностей. Судном не только нужно уметь управлять, но и уметь его ремонтировать, без существенных затрат средств.

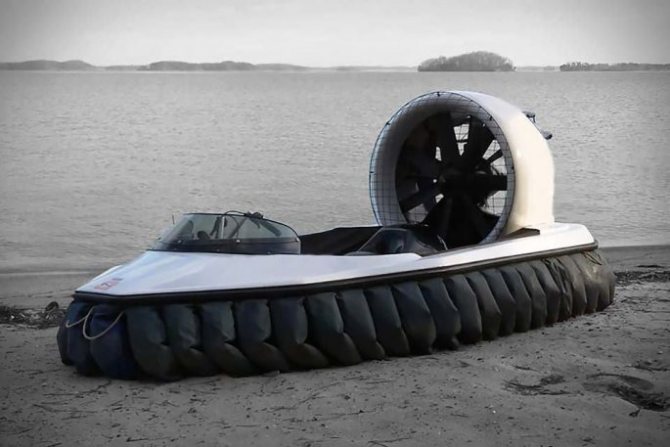

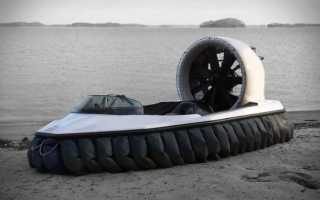

Что такое “ховеркрафт”?
Это аппарат, где совмещены функции автомобиля и лодки. В результате этого получилось судно на воздушной подушке (СВП), обладающее уникальными характеристиками проходимости, без потерь скорости при движении по воде благодаря тому, что корпус судна перемещается не по воде, а над ее поверхностью. Это дало возможность двигаться по воде гораздо быстрее, за счет того, что сила трения водных масс не оказывает никакого сопротивления.
Хотя судно на воздушной подушке и обладает рядом достоинств, его область применения не получила столь широкого распространения. Дело в том, что не по любой поверхности этот аппарат может передвигаться без особых проблем. Для него нужна мягкая песчаная или грунтовая почва, без наличия камней и других преград. Наличие асфальта и других твердых оснований может привести в негодность днище судна, которое создает воздушную подушку при движении. В связи с этим, “ховеркрафты” используются там, где нужно больше плыть и меньше ехать. Если наоборот, то лучше воспользоваться услугами автомобиля-амфибии с колесами. Идеальные условия их применения – это труднопроходимые болотистые места, где кроме судна на воздушной подушке (СВП) никакой другой транспорт проехать не сможет. Поэтому СВП и не получили столь широкого распространения, хотя подобным транспортом пользуются спасатели некоторых стран, таких как Канада, например. По некоторым данным, СВП находятся на вооружении стран НАТО.
самодельные свп
Различия систем
Выделяют два типа. Первый – стандартный эконом-вариант. Второй – более продвинутый и усовершенствованный. Стандартная СВП применяется в большинстве случаев, особенно если на облицовываемой плоскости нет существенных перепадов. Базовый элемент имеет ровную основу и зажимается сверху клином. Таким образом фиксируется положение кафеля, выставляются одинаковые швы, а мелкие неровности сглаживаются.
Система премиум-класса помимо большей стоимости отличается специфическим строением – основа межшовной вставки имеет выгнутую форму. Вначале это кажется недостатком и вызывает недоумение, чем же она лучше? Однако, несмотря на то что изначально основа смещает плитку, после её фиксации зажимом происходит самовыравнивание. Пластина выгибается на столько, сколько нужно для ровной укладки кафеля и распределения клея относительно существующих дефектов пола.
Вертолет и шайба
Вопреки распространенному заблуждению, катер опирается вовсе не на 10-сантиметровый слой сжатого воздуха, иначе это был бы уже вертолет. Воздушная подушка представляет собой что-то вроде надувного матраса. Полиэтиленовая пленка, которой затянуто днище аппарата, заполняется воздухом, растягивается и превращается в подобие надувного круга.
Читайте также:
Пленка очень плотно прилегает к поверхности дороги, образуя широкое пятно контакта (практически по всей площади днища) с отверстием в центре. Из этого отверстия поступает воздух под давлением. По всей площади контакта между пленкой и дорогой образуется тончайший слой воздуха, по которому аппарат легко скользит в любом направлении. Благодаря надувной юбке даже небольшого количества воздуха достаточно для хорошего скольжения, так наша ступа гораздо больше похожа на шайбу в аэрохоккее, чем на вертолет.
Фото сборки самоделки и описание.
Корпус судна имеет форму лодки, изготовлен из стеклопластика, стеклоткань пропитывается эпоксидной смолой, когда смола застывает, она образует прочное соединение которое можно шлифовать и окрашивать.
Здесь установлен двигатель китайского производства «Лифан», мощностью 15 л. с, впоследствии автор его доработал и увеличил мощность до 23 л. с.
Управление транспортным средством осуществляется поворотом двух задних хвостовиков размещённых сразу на вентилятором.
Изготовление воздушной подушки.
Винт был приобретён марки «Hascon wing» и установлен на двигатель.
Конструкция этого средства передвижения довольно проста, двигатель вращает вентилятор который в свою очередь нагнетает по воздуховоду мощный поток воздуха под подушку тем самым воздух под давлением поднимает судно на высоту 15 — 17 см над поверхностью. Часть потока воздуха от вентилятора направляется от кормы лодки, что придаёт движение судну вперёд.
Для поворотов используются два рулевые хвостовика.
Максимальная скорость вездехода — 60 км/ч. Расход топлива примерно 20 литров на 5 часов (хватает на 200 км пути).
Рекомендую посмотреть видео испытаний этого судна на воздушной подушке.
Ховеркрафт – это транспортное средство, способное перемещаться как по воде, так и по суше. Подобное средство передвижения совсем не сложно сделать своими руками.
Силовая установка СВП
Основной вопрос — сколько, и он встречает конструктора на всем пути проектирования силовой системы. Сколько двигателей, сколько должна весить рама и двигатель, сколько вентиляторов, сколько лопастей, сколько оборотов, сколько градусов сделать угол атаки и в конце концов сколько это будет стоить. Именно данный этап является наиболее затратным, ведь в кустарных условиях невозможно соорудить двигатель внутреннего сгорания или лопасть вентилятора с нужным КПД и уровнем шума. Такие вещи приходится покупать, и стоят они не дешего.
Сложнейшим этапом сборки оказался монтаж гибкого ограждения катера, удерживающего воздушную подушку точно под корпусом. Известно, что из-за постоянного контакта с пересеченной местностью она склонна к быстрому износу. Поэтому для ее создания была использована брезентовая ткань. Сложная конфигурация стыков ограждения потребовала расхода такой ткани в количестве 14 метров. Его износостойкость можно увеличить за счет пропитки резиновым клеем с добавлением алюминиевой пудры. Такое покрытие имеет огромное практическое значение. В случае износа или разрывов гибкого ограждения его можно без труда восстановить. По аналогии с наращиванием автомобильного протектора. По словам автора проекта, перед тем как приступить к изготовлению ограждения, следует запастись максимальным терпением.
Читайте Рыбалка в Калининградской области
Установка готового ограждения, как и сборка самого корпуса, должны выполняться при условии нахождения будущего катера вверх килем. После раскантовки корпуса можно устанавливать силовую установку. Для этой операции понадобится шахта размерами 800 на 800. После того как система управления будет подведена к двигателю, наступает наиболее волнительный во всем процессе момент — испытание катера в реальных условиях.
Насколько надежным может быть СВП?
Как показывает практика, заводские судна на воздушной подушке (СВП) приходится ремонтировать где-то один раз в полгода. Но это неполадки несущественные и не требуют серьезных затрат. В основном, отказывает подушка и система подачи воздуха. Вообще-то, вероятность того, что самодельное устройство развалится в процессе эксплуатации, очень мала, если “ховеркрафт” собран грамотно и правильно. Чтобы это случилось, нужно на большой скорости налететь на какое-нибудь препятствие. Несмотря на это, воздушная подушка все же способна защитить устройство от серьезных поломок.
Спасатели, работающие на подобных аппаратах в Канаде, ремонтируют их быстро и грамотно. Что касается подушки, то ее реально отремонтировать в условиях обычного гаража.
Подобная модель будет надежной, если:
- Используемые материалы и детали были надлежащего качества.
- На аппарате установлен новый двигатель.
- Все соединения и крепления выполнены надежно.
- Изготовитель обладает всеми необходимыми навыками.
Если СВП изготавливается как игрушка для ребенка, то в данном случае желательно, чтобы присутствовали данные хорошего конструктора. Хотя и это не показатель для того, чтобы детей сажать за руль этого транспортного средства. Это ведь не автомобиль и не лодка. Управлять СВП не так просто, как кажется.
С учетом этого фактора, нужно сразу приступать к изготовлению двухместного варианта, чтобы контролировать действия того, кто будет сидеть за рулем.
Назвался судном — полезай в воду
К сожалению, наша редакция, а вместе с ней и мастерская располагаются в каменных джунглях, вдали даже от самых скромных водоемов. Поэтому мы не смогли спустить наш аппарат на воду. А ведь теоретически все должно работать! Если постройка катера станет для вас дачным развлечением в жаркий летний день, испытайте его на мореходность и поделитесь с нами рассказом о своих успехах. Разумеется, выводить катер на воду нужно с пологого берега на крейсерском дросселе, с полностью надутой юбкой. Допустить потопление никак нельзя — погружение в воду означает неминуемую гибель воздуходувки от гидроудара.
www.popmech.ru
Непотопляемость СВП
Использование двойных обшивок заполненных воздухонасыщенным материалом или просто наполненных воздухом обеспечивает непотопляемость пластиковым СВП. В нашем опыте были случаи насыщения пенопласта водой, что приводило к увеличению веса всей конструкции.
Стеклопластики
Плюсы стеклоплстиков: Возможность производства сложных геометрических форм., хорошие показатели прочности, стойкость к коррозии.
Минусы: чувствительность к концентрации напряжений ,небольшой модуль норм. упругости, зависимость качества от способа хранения материалов, горючесть.
Надстройка СВП
Существует два способа создания надстройки: так называемый «сендвич» и слоистый тип в котором используются стекломаты. Использование стекломатов увеличивает вес конструкции и показывает худшую прочность, теплоизоляцию и шумоизоляцию. «Сендвич» имеет меньший вес, хорошие прочностные характеристики и способность проведения электропроводки, отличные шумо и теплоизоляционные показатели. Для наружного слоя используется цветная смола, или как её ещё называют гелькоут. Этот материал защищает обшивку от внешних повреждений и придаёт изящный внешний вид не подвреженный коррозии и стойкий к механическим повреждениям.
Судно на воздушной подушке СВП «Ак Тай»
Судно на воздушной подушке-СВП «Ак тай», создатель СВП Андрей Фандюшин на форуме сайта Лунохода.Нет пишет о своём строительстве под ником Андрей Ф. Андрей из города Ноябрьска Ямало-Ненецкого автономного округа и это уже не первая автосамоделка у него.
На испытаниях видео.
Судно построено по американскому проекту «Севтек», но переделано под наши материалы. Применен двигатель от ВАЗ-21083 с мощностью 74 л.с. СВП относится к ГИМСу, так как двс до 75 л.с. регистрируется как самоделка согласно пр.№500-501 ГИМС. Корпус выполнен по типу сэндвич из пенополистирола экструдированного размером 20 Х 600 Х 1200 мм. Использовано три упаковки по 20 штук каждая! Габариты (без рулей-чисто корпус) 5 Х 2,5 м!
Вес всей конструкции 360-370кг (с двс, крышей, рамой и прочими составляющими). Кабина отапливается от ДВС и дополнительная печка от Газели. Лобовое стекло от ВАЗ 2107 (с рамкой) боковые из оргстекла!
Толкающий винт 1700 мм трехлопастной , с изменяющимися углами лопастей. Нагнетающие вентиляторы диаметром 500 мм ,10-ти лопастные две штуки.
Сборка идет на ровном полу. Сендвичи из пенополистирола обыкновенного для утепления склеиваются пеной монтажной для наружных работ. Сверху обклеиваются стеклотканью в один слой с помощью эпоксидной смолы. Из полученных панелей выкраиваются по нужным размерам панели.
После выкройки панели собираются в корпус лодки, согласно чертежей.
С внутренней стороны панели обклеиваются дополнительным слоем стеклоткани, так как потом очень тяжело будет подлезть к этим поверхностям.
Сборка корпуса продолжается. Строитель автосамоделки все делает своими руками.
Лодка принимает узнаваемые очертания. Всего будет наклеено восемь слоев стеклоткани, не считая нахлесты в местах стыковок. 4 слоя наносится снаружи и 4 слоя внутри. После засыхания спокойно можно ходить. За один раз можно наносить не более двух слоев стеклоткани. Аккуратно разглаживать необходимо, чтобы не осталось пузырьков воздуха и расслоения. После засыхания можно обклеить шумкой и дермантином. Лодка на улице.
Стеклоткани Биакс+-45гр держит нагрузку в двух направлениях.
Триакс держит нагрузку в трех направлениях. Квадроакс держит нагрузку в четырех направлениях. Стеклоткань должна быть не пропитана парафином, чтобы не пришлось потом выпаривать парафин, что приводит к потере свойств стеклоткани. Стеклоткань должна быть конструкционной.
Начинается изготовление рамы под двигатель, под раму, под кабину.
Рама для двигателя и привода вентиляторов. Двигатель установлен и приводные ремни одеты. Моторный отсек готов. Кабина установлена и покрашена. Кабина вид изнутри. Приборная панель.
Установлен топливный бак и аккумуляторы. Изготовление крышки. В строительстве использована смола ЭТАЛ-153, сейчас уже нет в продаже, вместе нее смола ЭД-16. Отвердитель использовал ЭТАЛ-45м- затвердевает при низких температурах до +2 градуса. Стеклоткань ЭЗ/1-200.
Установка электроприборов. Эргономика кабины-внутренняя часть. Момент испытания на воде. видео
Поездка по песку. видео.
Для поездки используются два вентилятора наддува, которые надувают юбку под днищем лодки и поднимают от поверхности земли, воды, пески ,льда. Поверхность должна быть более менее ровной, если будет кочкарник или торосы высокие изо льда ,то свп не сможет преодолеть . Движение происходит за счет отталкивающего винта, дал газ и поехал, сбросил газ и остановился. Для езды необходимо наддувать 7 метров кубических воздуха в секунду под днище (максимальное 11,5 м3сек) и давление 550 Ра от каждого вентилятора. Для юбки применена ткань французская тентовая 600 грм2. Работа тормозных клапанов на 2000 оборотов в мин. видео
Езда по озеру. видео
Своеобразное управление СВП требует привычки и навыка . Грузоподъемность СВП меньше ,чем моторных лодок в 1,5 -2 раза и более критично относится к развесовке груза на автосамоделке. Однако скорость передвижения судна на воздушной подушке намного больше моторных лодок и автомобилей такой же мощности, а также выше проходимость и амфибийность по воде, песку, болоту, льду, снегу. По снегу идет отлично, проваливается на 5-7 см, но после остановки есть трудности троганием с места. Видео про СВП «Ак Тай» . На этом видеоканале не только «Ак Тай» , но и другие автосамоделки . Удачи Андрею Дмитриевичу Фандюшину в деле строительства СВП!
Источник (Source)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Процесс самостоятельного изготовления
Сделать хорошее СВП непросто, но если вы задумались об этом, то скорее всего у вас есть либо способности, либо желание, но учтите, что если у вас нет технического образование, забудьте об этой идее, потому что ваш ховеркрафт разобьется в первом же тестдрайве.
Итак, начинать следует с чертежа. Разработайте дизайн своего СВП. Каким вы хотите его видеть? Закругленным, как советский вертолет МИ-28 или угловатым, как американский «Аллигатор»? Должен ли он быть обтекаемым как Феррари, или Запорожце-образным? Когда вы ответите себе на эти вопросы, приступайте к созданию чертежа.
На рисунке изображен эскиз СВП, стоящего на вооружении Канадской службы спасения.
Технические характеристики судна
Средний самодельный СВП может развивать достаточно высокую скорость — какую конкретно — зависит от массы пассажиров и самого катера, а также от мощности двигателя, но в любом случае, при одинаковых параметрах мотора и массе, обычная лодка будет в несколько раз медленнее.
Касательно грузоподъемности можно сказать, что предложенная здесь модель одноместного ховеркрафта способна выдерживать водителя массой в 100-120 кг.
К управлению придется привыкать, поскольку оно существенно отличается от обычной лодки, во-первых, потому что там совсем разные скорости, а во-вторых, принципиально разные способы передвижения.
Чем быстрее движется СВП, тем больше его заносит на поворотах, поэтому необходимо немного наклоняться вбок. Кстати, если приноровиться, то на ховеркрафте можно неплохо «дрифтовать».
Необходимые материалы
Все, что понадобится — это фанера, пенопласт и специальный набор кит от Юниверсал Ховеркрафт, разработанный специально для инженеров-самоучек, содержащий все необходимое.
Изоляция, винты, ткань для воздушной подушки, эпоксидка, клей и другое — все это уже есть в готовом комплекте, который вы можете заказать на их официальном сайте за 500 долларов, а кроме того, в нем будут несколько вариантов плана с чертежами.
Изготовление корпуса
Днище делается из пенопласта, толщиной 5-7 см, при расчете на одного человека, если вы хотите сделать судно для двух и более пассажиров, то прикрепите снизу еще один такой же лист. Далее в дне нужно сделать два отверстия: одно для потока воздуха, а второе для обеспечения надува подушки. Использовать можно лобзиковую пилу.
Далее нужно заизолировать нижнюю часть корпуса от воды — для этого идеально подойдет стекловолокно. Нанесите его на пенопласт и обработайте эпоксидкой. Но на поверхности могут образоваться неровности и воздушные пузыри, чтобы не допустить этого, покройте стекловолокно полиэтиленовой пленкой, и накройте одеялом. Сверху положите еще один слой пленки, и приклейте его скотчем к полу. Чтобы выдуть воздух из под получившегося «бутерброда», используйте обычный пылесос. Днище корпуса будет готова через 2.5-3 часа.
Читайте Лучшая погода для рыбалки
Верхнюю часть корпуса можно делать произвольной, но не следует забывать об аэродинамике. Сделать подушку несложно. Необходимо лишь грамотно закрепить ее, и синхронизировать с днищем — то ест сделать так, чтобы воздушный поток от двигателя проходил через отверстие в подушку, не теряя КПД.
Трубу для мотора делайте из стирофома, не прогадайте с размерами, чтобы в нее вошел винт, но зазор между его краями и внутренней частью трубы был не очень большой, так как это уменьшит тягу. Следующий этап — установка держателя для мотора. По сути — это просто табуретка на трех ножках, которые крепятся к днищу, а сверху на нее ставится двигатель.
Двигатель
Существует два варианта — готовый движок от компании Ю.Х. либо самодельный. Можно взять его от бензопилы или стиральной машинки — мощности, которую они дают, вполне хватает для любительского СВП. Если хотите чего-то большего, следует присмотреться к мотору от скутера.
Обязательно сбалансируйте лопасти винта, когда будете их устанавливать, так как, если одна будет весить больше другой, то центробежные силы разболтают пропеллер, и вибрации, возникшие вследствие этого довольно быстро разрушат весь двигатель.
Процесс изготовления СВП своими руками
Во-первых, собрать в домашних условиях хорошее СВП не так-то и просто. Для этого необходимо иметь возможности, желание и профессиональные навыки. Не помешает и техническое образование. Если отсутствует последнее условие, то лучше от постройки аппарата отказаться, иначе можно разбиться на нем при первом же испытании.
Все работы начинаются с эскизов, которые потом трансформируются в рабочие чертежи. При создании эскизов следует помнить, что этот аппарат должен быть максимально обтекаемым, чтобы не создавать лишнего сопротивления при движении. На этом этапе следует учитывать тот фактор, что это, практически, воздушное средство передвижения, хотя оно и находится очень низко к поверхности земли
Если все условия взяты во внимание, то можно приступать к разработке чертежей
На рисунке представлен эскиз СВП Канадской службы спасения.
Технические данные аппарата
Как правило, все судна на воздушной подушке способны развивать приличную скорость, которую не сможет развить никакая лодка. Это если учесть, что лодка и СВП имеют одинаковую массу и мощность двигателя.
При этом, предложенная модель одноместного судна на воздушной подушке рассчитана на пилота весом от 100 до 120 килограммов.
Что касается управления транспортным средством, то оно довольно специфичное и в сравнении с управлением обычной моторной лодкой никак не вписывается. Специфика связана не только с наличием большой скорости, но и способом передвижения.
Основной нюанс связан с тем, что на поворотах, особенно на больших скоростях, судно сильно заносит. Чтобы подобный фактор свести к минимуму, необходимо на поворотах наклоняться в сторону. Но это кратковременные трудности. Со временем техника управления осваивается и на СВП можно показывать чудеса маневренности.
Как изготовить корпус?
Поскольку чертежи уже имеются, то форму судна следует привязать к готовому чертежу. Но если имеется техническое образование, то, скорее всего, будет построено судно не похожее ни на какой из вариантов.
Днище судна изготавливается из пенопласта, толщиной 5-7 см. Если нужен аппарат для перевозки больше, чем одного пассажира, то снизу крепится еще один такой лист пенопласта. После этого, в днище делаются два отверстия: одно предназначается для потока воздуха, а второе для обеспечения подушки воздухом. Вырезаются отверстия с помощью электрического лобзика.
На следующем этапе осуществляют герметизацию нижней части транспортного средства от влаги. Для этого, берется стекловолокно и клеится на пенопласт с помощью эпоксидного клея. При этом, на поверхности могут образоваться неровности и воздушные пузыри. Чтобы от них избавиться, поверхность покрывается полиэтиленом, а сверху еще и одеялом. Затем, на одеяло ложится еще один слой пленки, после чего она фиксируется к основанию скотчем. Из этого “бутерброда” лучше выдуть воздух, воспользовавшись пылесосом. По истечении 2-х или 3-х часов эпоксидная смола застынет и днище будет готовым к дальнейшим работам.
Верх корпуса может иметь произвольную форму, но учитывать законы аэродинамики. После этого приступают к креплению подушки. Самое главное, чтобы в нее поступал воздух без потерь.
Трубу для мотора следует использовать из стирофома. Здесь главное, угадать с размерами: если труба будет слишком большой, то не получится той тяги, которая необходима для подъема СВП
Затем следует уделить внимание креплению мотора. Держатель для мотора – это своеобразный табурет, состоящий из 3-х ножек, прикрепленных к днищу
Сверху этой “табуретки” и устанавливается двигатель.
Какой нужен двигатель?
Имеется два варианта: первый вариант – это применение двигателя от компании “Юниверсал Ховеркрафт” или использование любого подходящего движка. Это может быть двигатель от бензопилы, мощности которого вполне хватит для самодельного устройства. Если хочется получить более мощное устройство, то следует брать и более мощный двигатель.
Желательно использовать лопасти заводского изготовления (те, что в наборе), так как они требуют тщательной балансировки и в домашних условиях это сделать достаточно сложно. Если этого не сделать, то разбалансированные лопасти разобьют весь двигатель.
Читайте Скользящие поплавки
Источники
- https://FishingDay.org/sudno-na-vozdushnoj-podushke-svoimi-rukami/
- https://www.MosHovercraft.ru/
- https://heycraft.ru/instruction.html?id=21
- https://activeplanet.ru/amfibiya_all.html
- https://bolshoyulov.ru/izgotavlivaem-samostoyatelno-sudno-na-vozdushnoj-podushke/
- https://DekorMyHome.ru/remont-i-oformlenie/sistema-vyravnivaniia-plitki-svoimi-rykami-svp.html
Самостоятельное изготовление СВП
Почему возникает желание изготовить судно на воздушной подушке своими руками? Причин несколько:
- Высокая стоимость ховеркрафтов, изготовленных промышленным способом. Заводская модель обойдется в 650−700 тысяч рублей, что является очень значительной суммой для большинства российских потребителей.
- Модельный ряд СВП, предлагаемый производителем, предназначен для представителей специальных служб, профессиональных охотников и рыболовов.
- Значительные материальные затраты на проведение технического обслуживания.
Именно поэтому большого распространения СВП не получили. Действительно, в качестве дорогой игрушки можно приобрести квадроцикл или аэросани. Другой вариант — сделать лодку-автомобиль самостоятельно.
Выбирая рабочую схему, необходимо определиться с конструкцией корпуса, оптимально соответствующей заданным техническим условиям. Заметим, СВП своими руками с чертежами сборки самодельных элементов создать вполне реально.
Готовыми чертежами самодельных судов на воздушной подушке изобилуют специализированные ресурсы. Анализ практических испытаний показывает, что самым успешным вариантом, удовлетворяющим условиям, возникающим при движении по воде и грунту, являются подушки, сформированные камерным способом.
Создание корпуса
Выбирая материал для главного конструктивного элемента транспортного средства на воздушной подушке — корпуса, учитывайте несколько важных критериев. Во-первых, это простота и легкость обработки. Во-вторых, небольшой удельный вес материала. Именно этот параметр обеспечивает принадлежность СВП к категории «амфибий», то есть отсутствие риска затопления в случае аварийной остановки судна.
Как правило, для изготовления корпуса используют 4-х миллиметровую фанеру, а надстройки выполняют из пенопласта. Это существенно снижает собственный вес конструкции. После оклейки наружных поверхностей пеноплексом и последующей окраски, модель приобретает первоначальные черты внешнего вида оригинала. Для остекления кабины применяют полимерные материалы, а остальные элементы выгибают из проволоки.
Воздушная камера
Изготовление так называемой юбки, потребует наличия плотной водонепроницаемой ткани из полимерного волокна. После раскроя детали сшиваются двойным плотным швом, а склейка производится посредством водостойкого клея. Это обеспечивает не только высокую степень надежности конструкции, но и позволяет скрыть от посторонних глаз монтажные стыки.
Надежно ли судно на воздушной подушке?
Заводские СВП при частом использовании ломаются примерно раз в пол года, но это все неполадки, не требующие капитального ремонта. Чаще всего выходит из строя подушка и система нагнетания воздуха. Вероятность того, что грамотно собранный ховеркрафт разлетится у вас под ногами крайне мала, для этого нужно на большой скорости налететь на какой-нибудь большой камень или кусок дерева, но даже этом случае, есть шанс, что воздушная подушка вас защитит.
В Канаде спасатели, орудующие на таких СВП, ремонтируют их прямо на ходу, а неполадки, связанные с подушкой, устраняются в специальном гараже.
Описываемая здесь модель, в принципе, надежна, но только в том случае, если:
- Материалы были надлежащего качества, в том числе клеи и эпоксидки.
- Двигатель не отработал свой срок службы.
- Соединения выполнены надежно.
- То есть то, насколько можно довериться своему ховеркрафту, всецело зависит о вас самих.
Если вы делаете СВП в качестве игрушки для ребенка, то лучше купить готовый, в противном случае у вас должны быть очень хорошие данные как конструктора. Если же вы творите просто для своего удовольствия, и у вас нет большого технического опыта, то лучше, на всякий случай, не пускать за штурвал детей.
Но есть еще один вариант — сделать двухместный СВП с предусмотренной системой безопасности, при этом ребенок будет сидеть впереди, а вы сзади — между ним и двигателем.
Судно на воздушной подушке своими руками: фото, видео
Самодельное судно на воздушной подушке которое может передвигаться по суше, воде, по льду и глубокому снегу: фото постройки с описанием, а также видео испытаний вездехода на воздушной подушке.
Технические характеристики транспортного средства:
- Длинна – 3,4 м.
- Ширина – 1,8 м.
- Высота – 1,3 м.
- Масса – 150 кг.
Двигатель – «Lifan» мощностью 15 л. с.
Установка винтомоторная – диаметр 0,9 м.
Винт — «Hascon wing».
Грузоподъёмность судна — 250 кг.
Судно может парить над поверхностью на высоте 17 см.
Скотч — всему голова
Изготовить юбку несложно. Надо расстелить полиэтилен на верстаке, накрыть сверху круглой фанерной заготовкой с предварительно просверленным отверстием для подачи воздуха и тщательно закрепить юбку мебельным степлером. С задачей справится даже самый простой механический (не электрический) степлер с 8-миллиметровыми скобами.
Армированный скотч — очень важный элемент юбки. Он укрепляет ее там, где необходимо, сохраняя эластичность остальных участков
Обратите особое внимание на усиление полиэтилена под и в области отверстий для подачи воздуха. Скотч накладывайте с 50%-ным перекрытием и в два слоя
Полиэтилен должен быть чистым, иначе скотч может отклеиться.
Недостаточное усиление в центральной части стало причиной забавной аварии. Юбка порвалась в районе «пуговицы», и наша подушка превратилась из «бублика» в полукруглый пузырь. Пилот с округлившимися от удивления глазами вознесся на добрые полметра над землей и спустя пару мгновений рухнул вниз — юбка окончательно лопнула и выпустила весь воздух. Именно этот инцидент привел нас к ошибочной мысли использовать вместо душевой шторки клеенку.
Еще одно заблуждение, постигшее нас в процессе строительства катера, заключалось в уверенности, что мощности много не бывает. Мы раздобыли большую ранцевую воздуходувку Hitachi RB65EF с объемом двигателя 65 см 3 . У этой зверь-машины есть одно веское преимущество: она комплектуется гофрированным шлангом, с помощью которого очень легко подключить вентилятор к юбке. А вот мощность 2,9 кВт — явный перебор. Полиэтиленовой юбке нужно давать ровно такой объем воздуха, которого будет достаточно для подъема машины на 5−10 см над землей. Если переборщить с газом, полиэтилен не выдержит давления и порвется. Именно так и случилось с нашей первой машиной. Так что будьте уверены: если в вашем распоряжении есть хоть какая-нибудь воздуходувка, она подойдет для проекта.
Плавучесть
Достаточно важный момент. Существуют модели, которые, при заглушенном двигателе, уходят под воду. Они способны выдержать вес 1-2 человек, но если помимо двух пассажиров у вас имеется груз, то этого может быть достаточно для того, что бы потопить судно при выключенном двигателе.
Для нормальной плавучести под борт катера вешают специальные емкости заполненные любым из плавучих материалов. На моделях выше среднего класса это практически всегда является базовым оборудованием. На не крупных СВП такие баллоны могут отсутствовать и ставятся они как дополнительная опция. Но даже если вы обеспечили катер необходимой непотопляемостью есть еще один нюанс связанный с выходом на подушку нагруженного судна. Катер может банально не выйти на нужную высоту, а следовательно вы не сможете начать движение, пока не разгрузите катер.
Если вы заякорились где-то посередине озера Байкал, то осуществить разгрузку-загрузку будет довольно проблематично. Не стоит об этом забывать.
Катер на воздушной подушке из фанеры
Предлагаю рассмотреть тему, катер на воздушной подушки. Тема не новая, но весьма интересная среди туристов, а особенно у рыбаков. Изделия способны двигаясь по суши и сходу переходить на водную гладь. Зимой по снегу, по льду и проталинам. Как это возможно? Давайте рассмотрим это на опытном образце. Для этого понадобится пиломатериал, фанера, полиэтилен, ножницы и три бензиновых нагнетателя воздуха для уборки листвы. Один мотор гонит воздух в полиэтиленовые трубы и приподымает щит над землей. А два других толкают этот щит вперед и разворачивают при необходимости.
Итак, собираем. Выпиливается фанерный щит, брусками создаются ребра жесткости. Рейками формируются рукава воздушной подушки.
Устанавливается воздуховод и первый вентилятор. Заводится двигатель и мы можем с вами увидеть, пассажир оторвался от земли и как бы парит над ней.
При установки на корму еще двух вентиляторов, фанерный щит начал уверенно перемещаться по земле.
А вот испытание водой модель не выдержала, утонула.
Все правильно, нырнула потому, что щит и не плот, и не лодка. Чтобы такого больше не получалось, рассмотрим катера на воздушной подушке. Он способен ходить по воде не только с юбкой воздушного колокола, но и без нее, как глиссер. Некоторые мастера свои проекты выполняют из фанеры. Собирают дно катера из кусков фанеры, выпиливают и устанавливают треугольники жесткости по краю фанеры. Формируют внутренний пассажирский объем. Это так сказать то, что будет держать, на плову катер при выключенном двигателе. Для герметичности тщательно обрабатывают швы и стыки, формируют наружный остов Закрывается фанерой еще одна воздушная полость, на которой будет проходить распределение воздуха. А заодно собирается защита тягового винта. Далее герметиком все пропитывается и промазывается. Фанерой заканчивается воздуховод. Благодаря ему поток воздуха проходит по всему корпусу и равномерно распределяется внутри юбки. Через вентиляционные отверстия Винт приводится в движение ремнями с использованием натяжки через подшипники. Верхний шкив сделан из фанеры. Корпус подготовлен к покрытию стекловолокном.
Есть мастера, которые собирают каркас из плотного пенопласта. Это вариант изготовления немного проще в изготовлении. Из той же фанеры строится форма и потом по ней выкладываются куски пенопласта, склеенные между собой монтажной пеной. Затем перевернув выкладывается пассажирский отсек и главный воздуховод. Пена имеет свойства при твердении расширяться, поэтому используются гвозди на 100, как шпонки для фиксации.
Вклеивается дно катера и частичный отбор воздушного потока со стороны винта. Существуют как бы два основных способа наполнения юбки воздухом . Один, это как вначале статьи, отдельно стоящим вентилятором. Мотор гонит лопастями воздух и судно отрывается от земли. Но движения не совершается. Для движения устанавливают дополнительный двигатель с винтом.
Другой, это когда у основного потока, путем установленной перемычки отбирается часть давления воздуха и направляется для поднятия объекта. Разница между двумя способами в том, сто во втором судно сразу начинает движение при подъеме.
Когда набор судна закончен, его закатывают в стеклоткань, пропитывая смолой. Получая монолитное изделие с хорошими характеристиками.
Высверливаются отверстия для выхода нагнетаемого воздуха, они делаются в нижней части воздуховода по всему корпусу.
Потом устанавливают двигатель, лопасти, руль, сиденье, защита и конечно покрывается краской
Устанавливается юбка. Она представляет собой расходный материал, как покрышки которые изнашиваются и пробиваются, или как обувь, которая постоянно рвется. Для ее изготовления подходит прорезиненная или с покрытием ПВХ армированная ткань. Она должна хорошо шиться и клеиться, Юбка съемная, представляет из себя подобие ленты, которая сверху закрепляется на клипсах, а внизу на подвязках, чрез которые выходит воздух, или при жестком креплении снизу имеет круглые отверстия для вывода воздуха.
По окончании проекта авторы могут насладиться плодами своего труда. Двигатели применяют, в зависимости от размерности, от десяти лошадок. Если мощность превышает пятнадцать лошадей, катер надо регистрировать. Источник (Source)
