Описание конструкции

Чердачное помещение в жилом доме, как правило, является местом хранения ненужных вещей, которые годами копятся там, и количество их возрастает, либо же на чердаке обустраивают полноценную дополнительную комнату. И с каждый годом возрастает количество тех, кто пытается облагородить это помещение. В старых домах советской эпохи вход на чердак обычно делали с улицы. Под окном стояла огромная стремянка, которая вела на чердак. А уже в нашем современном веке люди стали обустраивать чердаки с тем учетом, чтобы попасть туда можно было, находясь непосредственно в доме. Это незаменимый атрибут в частном доме, чердачную лестницу также можно использовать на гараже или в мастерской.

Какими бы функциями ни обладало это помещение в вашем доме, попасть туда реально только с помощью лестницы, которая станет связующим звеном между двумя этажами.

В данном случае речь идет о лестнице чердачной, складного типа, которая, ввиду своей конструкции, занимает не много места и является наиболее подходящим вариантом в качестве средства перемещения с первого этажа на второй.

В магазинах присутствует широкий выбор данных конструкций, однако не все они могут соответствовать требованиям покупателя. Куда проще и дешевле сделать складную лестницу своими руками, владея навыками работы со строительными инструментами, и без посторонней помощи. В этом деле важно составить правильный чертеж и следовать его указаниям.

Чердачные лестницы складного и раздвижного типа экономят свободное пространство на нижнем этаже, гарантируют безопасный подъем, а также при необходимости, могут быть препятствием для проникновения детей на чердак без разрешения взрослых. Наиболее прочным материалом в качестве каркаса лестницы может быть дерево, металл, а также комбинация из дерева и металла. Такие конструкции бывают на пружинах и раскладными, с поручнями и без. Лестница складная должна быть устойчивой и безопасной, ведь расстояние от нижнего этажа до чердака зачастую составляет минимум 2 метра, а это приличная высота, с которой можно упасть и получить травму.

Основные требования к складным лестницам:

• функциональность;
• лестница должна иметь 45-градусный угол наклона;
• легкий вес конструкции;
• проход надлежит делать оптимальной ширины;
• эргономичность. Складная лестница должна занимать минимальное количество пространства;
• экологичность. Материалы, из которых будет сделана лестница, нужно выбирать высокого качества;
• простота выдвигания и складывания на место.

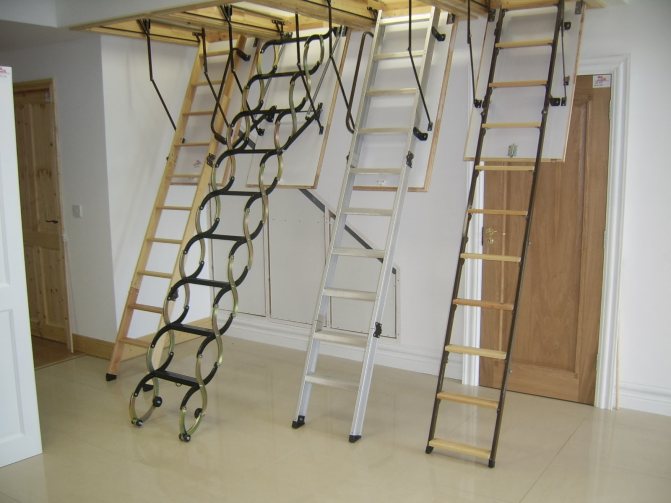

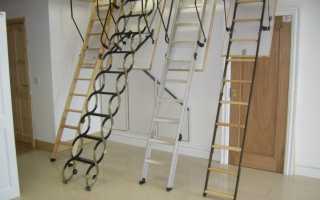

Виды чердачных лестниц:

• деревянная;
• металлическая;
• раздвижная;
• винтовая;
• складная.

Принцип складывания чердачной лестницы:

• лестница раздвижного или телескопичного типа;
• лестница ножничного или клещевидного типа;
• раскладная или рычажная лестница.

Как организовать пространство под лестницей

Если вы решили, что в вашем доме будет стоять прямая одномаршевая конструкция на второй этаж, то у вас возникнет множество вариантов обустройства пространства под ней.

Вы можете организовать удобное место для отдыха, поставив диван и небольшой книжный шкаф, а можете создать небольшой кабинет, поставив под лестницей стол и кресла.

В некоторых случаях, если пространство позволяет, под лестницей деревянной или бетонной организуют небольшие санузлы. Обычно делают это в целях экономии площади. Если деревянная лестница будет проходить рядом с кухней, то под ней часто организуют обеденную зону. В этом случаев в каркас самой лестницы можно встроить шкафы, чтобы не загружать полезную площадь кухни.

Кстати, под такой лестницей, если сделать в ней предварительно нишу, можно удобно расположить в интерьере дополнительное спальное место.

Если в доме будет находиться прямая конструкция с несколькими маршами, то пространство под ней также можно использовать в различных вариантах. Под сооружением в коридоре можно организовать гардеробную, поставив полку для обуви или небольшой шкаф. Конструкция с несколькими маршами у стены позволяет использовать пространство более рационально. Можно организовать пространство с тем же диваном, столом и множеством полок.

Криволинейные конструкции с забежными ступенями занимают много площади в интерьере, но даже в этом случае пространство под ними можно использовать достаточно рационально. Например, установить книжный шкаф.

А вот если конструкция винтовая, то организовать под ней что-либо не получится. Обычно под ними размещают большие горшки с растениями.

При расположении лестницы в различных комнатах дома, важно иметь в виду некоторые сложности размещения. Так, при расположении ее возле туалета или при размещении санузла под конструкцией нужно тщательно продумать подведение коммуникаций

При размещении в коридоре необходимо продумать освещение. А вот деревянную лестницу в кухонной комнате следует защитить от испарений и запахов.

Выход на второй этаж с лестницы должен быть удобным. Но сама конструкция должна быть еще и красивой, чтобы хорошо вписаться в интерьер. Ее расположение поможет выбрать дизайн сооружения.

Многое в данном случае зависит от материала. В деревянном доме обычным вариантом является деревянная лестница. Металлические сооружения также могут смотреться хорошо, если имеют кованые элементы в виде перил. Если общей концепцией оформления дизайна интерьера внутри дома является хай-тек или минимализм, то идеальными будут стеклянные лестницы. Впрочем, сооружение может быть изготовлено из нескольких вариантов. Каркас и перила часто выполняются из металла, в то время как ступени – из дерева.

Виды лестниц и их характеристики

Лестницы бывают:

1. Выдвижная лестница.

Лестница складная по своей сути является трансформером, модели раздвижного типа имеют несколько секций, которые, в свою очередь, раздвигаются друг из друга. Такая лестница в сложенном виде имеет выступ со стороны чердака. Это наиболее надежный вид конструкции, который не имеет рычагов управления и выдерживает максимальные нагрузки.

1. Складная лестница.

Складная чердачная лестница состоит из 3-х или 4-х секций. Первая часть прикручивается к люку чердака, а остальные секции скреплены между собой рычажными механизмами. Принцип действия такой лестницы заключается в опускании трапа при помощи кольца или дополнительного рычага, удерживающего трап в сложенном виде. Когда лестница принимает исходное положение, чердак закрывается крышкой на защелке и, таким образом, лестница прячется в потолок.

Складные конструкции могут быть изготовлены не только из дерева, но и из алюминия. Такие лестницы довольно легкие и прочные, их высоту несложно регулировать. Лестницы типа «гармошка» также относятся к этому типу. Они легко крепятся к потолку и просто выдвигаются.

Преимущества чердачной лестницы:

• прочность и надежность. При надлежащем креплении конструкции она способна выдерживать различные нагрузки;
• практичность;
• экономия пространства помещения;
• простота установки и крепления;
• эстетичный вид складной чердачной лестницы.

Типы раскладных лестниц

Все складные чердачные и мансардные конструкции можно разделить на несколько типов:

• ножничные;
• телескопические;
• секционные;
• откидные.

Ножничные модели

Раскладные изделия ножничного типа также именуют «лестницей-гармошкой».Такое название отлично описывает её суть: в сложенном состоянии изделие напоминает небольшой блок, а при раскладывании – расправляется по типу мехов у гармони. Чтобы расправить такую лестницу, следует потянуть за нижнюю ступень.

Ножничная лестница в разложенном виде.

Ножничная модель состоит из множества небольших секций, скреплённых между собой. Поэтому размеры конструкции в сложенном состоянии – минимальны. Пожалуй, единственный недостаток данной разновидности – не слишком надёжные крепления между блоков. Поэтому с ножничной лестницей следует обращаться аккуратно и не забывать смазывать механизмы между сегментами.

Принцип работы ножничной лестницы с электроприводом

Телескопические разновидности

Характерная черта данной модели – выдвижной тип секций, по типу матрёшки. То есть, самые маленькие трубки закрепляются в трубах большего диаметра, которые вставляются в ещё более крупные боковые трубы и т.д. Удерживают же секции в сложенном состоянии специальные фиксаторы, которые расположены с внешней стороны металлических балок. Чтобы сложить конструкцию, достаточно ослабить «хватку» фиксатора.

Разложить такую конструкцию очень просто.

Однако, несмотря на достаточно простое устройство, такие модели встречаются редко. Причина низкой популярности – проблемы с фиксаторами. После недолгого использования, металлические фиксаторы начинает «заклинивать», что препятствует расправлению конструкции.

Фиксаторы телескопических лестниц.

Секционные лестницы

Секционная раскладная модель напоминает ножничный тип, только здесь сегменты не прижимаются, а складываются друг на друга. Соответственно, при раскладывании, части расправляются и фиксируются в определённом положении.

Секционная лестница может состоять из двух…

…или трех секций

Преимущество такой лестницы – это низкая стоимость. В качестве недостатков стоит упомянуть довольно большие размеры и массивность конструкции.

Схематическое изображение двухсекционной лестницы в сложенном и разложенном виде.

Откидные изделия

Самый необычный вариант – это откидная лестница. Данная модель имеет пару интересных особенностей:

• в сложенном виде конструкция фиксируется на стене в положении сбоку при помощи карточных петель;
• в разложенном состоянии изделие превращается в обычную маршевую лестницу.

Так как конструкция схожа с прямыми маршевыми разновидностями, угол наклона откидной лестницы около 45 градусов, что способствует максимально удобному использованию. В качестве отрицательных моментов стоит выделить:

• высокие требования к свободному пространству;
• «специфичный» дизайн (в сложенном состоянии откидная лестница выглядит не слишком приятно, поскольку она не прячется и всегда находится на виду);
• массивность конструкции.

Гораздо большей популярностью пользуются раскладные конструкции, которые полностью прячутся в чердачный люк.

Рекомендации по изготовлению

Рекомендации по изготовлению складной лестницы своими руками:

1. Для комфортного и безопасного подъема по лестнице расположение ее ступенек должно быть параллельное полу.
2. Не стоит распределять ступеньки на большом расстоянии друг от друга. Опять-таки, в целях безопасности.
3. Наиболее приемлемый размер ступеней – 650 мм. Такой размер подойдет для взрослого человека.
4. При расчете параметров учитывайте ширину, чем шире лестница – тем удобнее на ней перемещаться пожилым людям и детям. Оптимальная ширина лестничного пролета – 90 см.
5. Если вы решили конструировать складную лестницу из дерева, то за основу выбирайте не обработанный материал, чтобы в дальнейшем его можно было самостоятельно покрасить или покрыть лаком. Дерево должно быть просушенным.
6. В случае с металлическим каркасом, следует помнить о том, что не правильно подобранные элементы могут ржаветь. Крепления металлических деталей отличаются от креплений в деревянной лестнице.
7. Складную чердачную лестницу можно изготовить как из дерева, так и из металла. Дерево годится в том случае, когда вес максимальной нагрузки не будет превышать150 кг. Металл же может выдержать до 250 кг.
8. Габаритная лестница не подойдет для маленького помещения, следует учитывать это при планировке конструкции.
9. Опущенная лестница обязательно должна иметь упор на пол, иначе крепежная система не выдержит нагрузок и лестница упадет.
10. Желательно, чтобы в собранном виде лестница была зафиксирована скобами. Тогда, если крышка люка откроется, лестница не раскроется и не упадет.
11. Фурнитура и прочие крепежные детали должны быть изготовлены из высококачественных материалов. Обязательно учитывайте это при выборе крепежей.

Складная лестница своими руками

Перед тем, как сделать складную лестницу, необходимо определиться с габаритами конструкции и местом ее нахождения. Имеется в виду, на улице будет находиться лестница или в помещении.

Произведите замеры потолка, его высоту. Выпишите на листе бумаги все мелкие детали: параметры перил, ступенек и так далее.

На чертеже ниже изображена схема расположения нашей чердачной лестницы. В данном случае она будет крепиться к стене, а не к потолку.

Материалы для изготовления складной лестницы своими руками:

• для косоуров понадобятся 2 бруса длиной 3 м.;
• 2 бруса соответствующих ширине лестницы;
• 4 металлические дверные петли;
• доски;
• бруски из дерева для проступи.

Технология изготовления складной лестницы своими руками:

1. Измерьте расстояние от потолка до пола, а также угол наклона лестницы. К примеру: высота – 2,4 м, угол – 30 о. Вычислив суммарную длину конструкции, длина получилась равной 2,9 м.
2. Вы можете изготовить лестницу самостоятельно, а можно воспользоваться уже готовой или лестницей б/у. В таком случае необходимо распилить деревянную лестницу на двое. Нижняя часть должна быть короче верхней, так лестницу будет удобнее складывать. Обрежьте примерно 2/5 от общей длины.
3. Под проемом в потолке закрепите 2 коротких бруска, которые должны соответствовать ширине имеющейся лестницы. Соедините эти бруски петлями и после этого, ко второму бруску, который находится ближе к стене, прикрепите верхнюю часть (половину) лестницы.
4. Чтобы конструкция была прочнее, по диагонали скрепите ее брусками.
5. К верхней секции при помощи металлических петель присоедините нижнюю секцию, которая короче. Внимательно крепите петли и проверьте, чтобы лестница складывалась в правильную сторону.
6. Итак, наша лестница складывается. Сложите ее вдвое и закрепите ее на стене крючком. Причем крючок необходимо крепить к нижней части сложенной и приставленной к стене лестницы. Петлю прицепите на косоуре, выше места распила.
7. Во избежание скольжения ступенек, сделайте на них резиновые прокладки.
8. Простая складная лестница для чердака готова. Ее основной недостаток – это внешний вид, так как все крепежи и бруски видны на поверхности. Но все же такая лестница является удобным средством для комфортного подъема на чердак и спуска с него.

Установка раскладной чердачной лестницы

Конечно же, установка готовой лестничной конструкции сэкономит ваше время: не нужно производить расчёты, заниматься изготовлением чердачного люка (он уже есть в комплекте), но с другой стороны, этот способ потребует от вас дополнительных капиталовложений, которых можно было избежать, изготовив складную лестницу самостоятельно.

Для начала необходимо представить (лучше изобразить на бумаге) как будет выглядеть готовое изделие складного типа. Это позволит вам произвести более точные расчёты и смастерить оригинальную лестницу для вашего дома.

Нормативы для изготовления складной лестницы

Популярные нормативы:

1. Ширина марша должна составлять от 70 до 105 см.
2. Высота лестницы не должна быть более 3,5 м, ввиду того, что у слишком высокой лестницы маленькая жесткость. Да и падать с такой высоты гораздо больнее.
3. Количество ступенек – до 15 шт., не больше.
4. Оптимальное расстояние между ступеньками – 20 см.
5. Толщина ступеней – от 1,8 до 2,2 см.
6. Безопасный угол наклона лестницы – 65 градусов.
7. Минимальный вес, который должна выдерживать складная лестница – 100 кг.
8. Ступени не должны скользить, а крепить их необходимо параллельно полу.

Чердачная лестница на тетивах своими руками

Ход работ:

1. Полную высоту лестницы разделите на 3 части, 1 секция должна соответствовать размеру люка, вторая секция — немного меньше первой.
2. С помощью инструмента для измерения углов, сделайте замеры угла люка.
3. Этот угол перенесите на доски и тем самым отметьте ступени.
4. На месте шарнира, который будет находиться между секциями, высверлите отверстия.
5. Отшлифуйте все грани.
6. В местах, где будут установлены шарниры, распилите доски.
7. Из дерева выпилите ступени и отшлифуйте их наждачной бумагой.
8. В тетивах сделайте выемки под ступени.
9. В эти выемки вставьте ступени, закрепив клеем и саморезами.
10. Все секции соедините специальными металлическими петлями.
11. Соберите конструкцию и вмонтируйте ее в проем.
12. Проверьте систему на работоспособность, если все исправно, разберите ее. Дерево покройте морилкой и лаком, а после высыхания соберите все снова.

Складная лестница из 3-х секций своими руками

Сделать складную лестницу очень просто, если в вашем арсенале имеются все необходимые инструменты и материалы. Для работы понадобится:

• готовая лестница из металла или дерева;
• 2 балки;
• саморезы и косорезы;
• дрель, пила по дереву;
• ролики;
• молоток, шарниры;
• рулетка, перфоратор.

Этапы изготовления складной лестницы для чердака своими руками:

1. Определитесь с размерами лестницы. Ее длина должна быть на 35 см больше расстояния от пола до потолка. Не забывайте учитывать, что лестница находится под углом.
2. Распилите лестницу на 3 части.
3. Если вы используете металлическую конструкцию, то острые травмоопасные срезы сгладьте при помощи расплавленной резины или специальных колпачков.
4. Все 3 части лестницы установите на балки. Длина балок, а их у нас 2 штуки, должна быть больше одного куска лестницы примерно на 20 см, так как еще предстоит прицепить шарнир.
5. Соедините между собой все 3 части. Открываться они должны по принципу «гармошки». Первую секцию скрепите со 2-й, затем 2-ю с 3-й уже через низ.
6. После того, как все секции скреплены, вам необходимо определиться, где у лестницы будет верх, а где низ.
7. На нижней части закрепите какой-нибудь резиновый амортизирующий валик. Это необходимо, если вдруг при каких-либо обстоятельствах ваша лестница упадет. Этот противоударный валик смягчит падение и не повредит покрытие на полу.
8. Кстати, шарниры для открытия лестницы тоже используйте с плавной реакцией, то есть пружинные. С ними лестница не будет падать, а станет медленно опускаться.
9. Итак, все секции лестницы соединены между собой, установлены амортизаторы. Теперь можно прикрепить дверцу на чердак чтобы, когда лестница будет находиться в собранном виде, ее можно было спрятать под крышкой.
10. Такую крышку не сложно изготовить из листа обычной фанеры, в которой вырежьте подходящего размера квадрат или прямоугольник и закрепите его на потолке при помощи петель.
11. Обратите внимание на рисунок, верхнюю секцию лестница прикрепите к крышке чердака.
12. Плавно открываться вашей лестнице помогут пружинные шарниры, а для удобства раскладывания лестницы, прикрепите к ней рычаг или веревку.

Деревянная лестница

Самый доступный и простой в обработке вариант — изготовление деревянной стремянки своими руками. Для начала необходимо сделать чертежи. Для этого следует определить конфигурацию будущего изделия и его основные параметры.

Пример схемы простого варианта деревянной стремянки

Для стандартных стремянок используются брусья для тетивы и доски для обустройства устойчивых ступеней. Для начала определите высоту конструкции с учетом её изменения в разложенном состоянии. Отрежьте деревянные балки подходящей длины. Нижние торцы тетивы срезают под углом примерно в 80 градусов, чтобы лестница была достаточно устойчивой.

Далее идет изготовление перекладин, то есть нужно нарезать доски для ступеней. Их количество рассчитывается на основе общей длины лестницы и оптимального расстояния между элементами. Стандартом считается шаг в 35 см. Длина нижней ступени должна быть не менее 65 см, а верхней — 35 см.

Учтите, что у стремянки, независимо от того, трансформер это или нет, идет сужение расстояния по ширине снизу вверх, поэтому размеры ступеней нужно будет подгонять по ходу сборки лестницы.

Как сделать площадку деревянной стремянки? Если вы хотите сделать удобный трансформер, используйте те же доски, что и для ступеней, чтобы сколотить из них устойчивую площадку.

Для сборки деревянной лестницы используют металлические болты, распорные оси и шарнирные элементы. Прежде всего необходимо соединить тетивы со ступенями. Для этого в торцы вгоняются гвозди или саморезы, а стыки дополнительно обрабатываются клеем. Перекладины должны идти перпендикулярно полу с учетом разложенного положения стремянки. Если это трансформер, дополнительно обустраивается опора для площадки.

Сборка деревянной лестницы производиться с помощью металлических болтов

Для движения половинок крепятся шарниры. Сбоку они соединяются ограничителем хода, а тетивы стягиваются металлическими прутьями минимум в трех местах: сверху, снизу и посередине за ступенями. Вторую половину можно изготовить так же или же использовать для её стяжки доски, прибитые поперек и по диагонали.

1. Отпилите от бруса 4 тетивы. Они должны быть одинакового размера, так как на них будут крепиться ступени.
2. В брусьях делаются отверстия для ступеней. Также необходимо закруглить верхние концы брусьев, а на нижние надеть «башмаки».
3. Далее нарезаются и монтируются ступеньки. Они закрепляются болтами и укрепляются спицами.
4. Далее с помощью шарниров с петлями и кронштейнов части стремянки собираются между собой.
