Как сделать электрическую лебедку для гаража своими руками

Ручной привод: рассчитываем только на себя

Ручная лебедка своими руками: 7 этапов изготовления устройства

Так как стоимость специального оборудования достаточно высока, то ручная лебедка своими руками станет оптимальным вариантом для автомобилистов, которые предпочитают наиболее оптимальное соотношение цены и качества.

Также по индивидуальному макету можно создать уникальную лебедку, которая будет сочетать в себе удобство и высокую грузоподъемность. Компактные самодельные устройства могут устанавливаться на любую часть машины, что делает механизм универсальным помощником при ремонте и поездках на дальние расстояния.

Назначение лебёдок

Лебёдка является одним из самых старых механизмов, которые человек изобрёл и применил в своей деятельности для облегчения перемещения тяжестей. Тяговое усилие, создаваемое за счёт физической силы человека или животного, передаётся через канат, цепь, трос или иной гибкий элемент от приводного барабана к тому грузу, который надо передвинуть.

У лебёдки привод барабана может быть ручным, электрическим, от двигателя внутреннего сгорания, от паровой машины, гидравлическим. Чаще лебёдку используют для вертикального подъёма груза. Но иногда с помощью этого механизма удобно перемещать тяжести по горизонтали (например, автомобиль).

Если лебёдка крепко установлена на автомобиле, то с её помощью можно самостоятельно освободиться из ямы, из болота или подняться в гору. Если на застрявшем автомобиле нет штатной лебёдки, то любую другую надо прочно закрепить на земле и решить возникшие проблемы.

Лебёдка на автомобиле ФОТО: motorsguide.ru

Разновидности

Существует много разновидностей лебёдок. Их можно классифицировать по способам изготовления – промышленные и самодельные; по виду привода – ручные, электрические, паровые, с двигателем внутреннего сгорания, гидравлические; по величине развиваемого усилия – мощные, маломощные. Названные признаки могут комбинироваться в различных сочетаниях.

Каждый вид имеет свои преимущества и недостатки. Ручную лебёдку изготовить проще всего, она дёшева и компактна, но развить большую мощность она не сможет. Максимальный вес груза, который с её помощью можно поднять, не превышает 1 тонну.

Электрическая лебёдка развивает большую мощность. А в практике автомобилизма в качестве электропривода можно использовать автомобильный стартер. Питание в этом случае происходит от автомобильного аккумулятора. Пользуются наибольшей популярностью у автомобилистов.

Гидравлические лебёдки ещё более мощные, но сложны по конструкции и имеют низкую эксплуатационную надёжность. Поэтому автолюбителями практически не применяются.

Червячная передача — высокая степень надёжности

Во многих механизмах подобного типа, имеющих большую грузоподъёмность, предусмотрено управление скоростью движения троса. Благодаря этому можно изменять интенсивность прилагаемых физических усилий. Ручная лебедка червячная может иметь многообразие вариантов крепления.

Такое устройство отличается простотой эксплуатации и существенной надёжностью. При помощи данного элемента, предназначенного для грузоподъёмности, можно производить монтажные, ремонтные и строительные работы. При этом лебёдка будет иметь высокий уровень безопасности при работе.

Она должна обладать комфортной рукояткой, а червячный редуктор сможет обеспечить прекрасную возможность удержания нагрузки.

Как сделать лебёдки разного типа

Для того, чтобы браться за разработку и изготовление лебёдки своими руками, необходимо уметь работать со слесарным инструментом, сварочным оборудованием, электроприборами и машинами.

Самодельные лебёдки создаются под конкретный автомобиль. Они максимально отвечают потребностям хозяина, гораздо дешевле покупных, имеют высокую ремонтопригодность, просты в облуживании, более компактны.

Один из наиболее популярных вариантов самодельной лебёдки создаётся из деталей велосипеда.

Из инструментов понадобится болгарка, дрель или сверлильный станок, шуруповёрт, сварочный аппарат, тиски, метчики, молоток, керн и кое-что другое.

Трещотка, которая нужна как предохранитель от обратного самопроизвольного вращения барабана, изготавливается из втулки.

Самодельный храповик из велосипедной втулки ФОТО: usamodelkina.ru Из стальной полоски изготавливается корпус, в который вставляется втулка с храповиком. Основная часть лебёдки готова.

Устройство с храповиком в сборе ФОТО: usamodelkina.ru

Самодельная лебедка из рулевого редуктора

Лебедка является весьма полезным в хозяйстве инструментом. С ее помощью можно выполнить массу непосильной для ручного труда работы, она может быть применена в спасательных операциях, интегрируется в различные виды оборудования для конкретных целей.

Именно поэтому самодельная лебедка на УАЗ своими руками пользуется широкой популярностью. Их существует масса вариантов.

Независимо от конструкции, устройства и прочих факторов, это устройство выполняет одну задачу — обеспечивает большое усилие, достаточное для подъема на определенную высоту различных грузов или для вытаскивания из низины какого-то тяжелого предмета.

Особенности применения

Лебедка является узкоспециализированным, но при этом универсальным видом тягового механизма, который получил широкое распространение не только для использования в качестве автолебедки. Их применяют в следующих сферах:

• При строительстве для подъема на высоту тяжелых грузов. Применяются как механические, так и электрические устройства.
• Для эвакуации погрязших в трясине автомобилей, тогда лебедка устанавливается на сами авто.
• В сельском хозяйстве для волочения и подъема на высоту бревен и прочих тяжелых предметов.

Список не ограничивается этими тремя позициями, хороший агрегат всегда найдет применение. Именно поэтому многими изготавливается самодельная лебедка на Ниву или другой отечественный внедорожник своими руками.

В любом случае она должна быть надежной, выносливой и прочной, поэтому к ее изготовлению следует подойти с ответственностью. По своей сути, она будет полезным апгрейдом вашего авто, который всегда найдет свое применение.

Например, можно вытащить из грязи собственную машину, подцепившись к толстому дереву, или выручить своего друга.

Разновидности лебедок

В продаже имеется несколько разновидностей лебедок от различных брендов. Есть как специальные для конкретных задач устройства, но также можно купить агрегаты универсального назначения, которые могут быть установлены на любой вид транспорта, эстакаду или иной вид сооружения.

Например, их часто применяют на автоэвакуаторах, но если вы собираетесь официально оказывать услуги эвакуации транспортных средств, то самодельное устройство придется поставить на учет и регулярно проводить его проверку на предмет износа. Журнал учета необходимо будет предъявлять при прохождении ТО на технику. Это касается тросов, у которых имеется степень износа или лимитируемое количество порванных жилок.

Известны следующие разновидности лебедок:

• Гидравлическая — навесной агрегат, подключаемый к гидравлической системе автомобиля. Соответственно, устанавливаются только на специальных видах техники, например, на тракторах МТЗ или китайских моделей. Обладают высокими тяговыми усилиями и отменной надёжностью работы практически в любых экстремальных условиях.
• Механическая лебедка с ручным приводом. Распространенный вариант конструкции, но неудобен тем, что требуется длинный рычаг и время. Это самая надежная конструкция, так как не имеет электрических и гидравлических двигателей.

Что касается цены, то она может быть самой различной, что зависит от производительности устройства.

Например, агрегаты для легковых автомобилей с грузоподъемностью до 4 т будут стоить порядка 500 $ с электрическим приводом.

Гидравлические — в 2 раза больше, именно поэтому многие владельцы транспортных средств Нива или других внедорожников мечтают сделать самодельные лебедки для автомобиля.

Конструкция и строение

Если необходимо сделать лебёдку для авто или на квадроцикл, особенно если вы регулярно увлекаетесь экстремальными видами спорта, то в первую очередь определитесь с весом, который лебедка должна будет поднимать.

Например, средний вес квадроцикла составляет всего 400 кг, поэтому для него достаточно лебедки с тяговым усилием до 700 кг или 1 т.

Если речь идет об автомобиле, то тогда требуется более мощный агрегат с грузоподъемностью не менее 3 тонн.

Важно! Покупать или делать самостоятельно лебёдку следует с запасом, иначе в трудную ситуацию можно попасть в безвыходное положение.

Барабанная ручная лебёдка

Как сделать глушитель своими руками? ремонт глушителя своими руками без сварки

Самый простой способ, как сделать лебёдку своими руками – изготовить ручной привод, приводящий в движение барабан. Для этого можно использовать подручные средства. Чаще всего применяют запчасти от велосипедов.

Барабан приводится в действие вручную, поэтому такой агрегат не рассчитан на высокие нагрузки, но вполне подойдёт для бытовой эксплуатации.

Конструкция включает такие элементы:

• барабан;
• редуктор;
• опора;
• рукоятка.

Можно использовать такие типы барабанов:

• зубчатый;
• червячный.

Если планируется перемещение тяжёлых грузов, лучше использовать червячный барабан. Он значительно больше увеличивает усилие, прилагаемое к рукоятке. Такой барабан не требует ручного торможения, стопорится автоматически, когда на рукоятку перестаёт подаваться усилие.

Минус заключается в самом червячном механизме, имеющем сложную конструкцию. Узел нуждается в регулярной смазке. Лебёдка ручная, своими руками сделанная из зубчатого барабана, менее требовательна в обслуживании, проще в ремонте, но рассчитана на меньшие нагрузки.

Для чего нужна лебёдка?

Как сделать габариты поворотниках ваз. как просто сделать «американские поворотники» своими руками

Если же автомобиль таким устройством не оснащён, то его можно приобрести и установить на своё транспортное средство. Но вполне можно сделать лебёдку своими руками. Многие автолюбители уже пользуются самодельными лебёдками из стартера. Между прочим, большинство утверждает, что самодельные лебёдки даже надёжнее, чем их заводские аналоги.

Существует несколько типов такого устройства. Различаются эти типы в зависимости от энергии, приводящей исполнительный механизм в движение. Нельзя сразу взять и сказать, какой из существующих типов лебёдки может называть предпочтительным и лучшим, так как они применяются в разных ситуациях.

Цена вопроса

Многие не могут определиться с тем, стоит ли приобрести готовую лебедку или изготовить ее своими руками. Если есть собственный гараж и определенные слесарные навыки, с созданием самодельной конструкции не должно возникнуть проблем. Создаваемая самодельная лебедка состоит из нескольких основных элементов:

1. Стартер, к примеру, от автомобиля ВАЗ 2101. Встречается он часто, приобрести механизм можно очень дешево. При выборе стартера следует уделить внимание его техническому состоянию. Если во время эксплуатации он подвергался перегреву, то есть вероятность, что он прослужит недолго.
2. Редуктор в корпусе от электрической дрели. Дрель отечественного происхождения обойдется дешево, особенно вариант исполнения с перегоревшим электрическим двигателем. Стоит уделять внимание моделям с высоким показателем мощности, так как они будут обладать износостойким редуктором.
3. Станина может быть изготовлена из металлических пластин и швеллера. Очень часто в гараже можно встретить требуемое количество металла для изготовления станины. Создаваемая конструкция должна иметь отверстия, которыми она будет крепиться к бамперу или другому элементу автомобиля.
4. Ось для барабана придется приобрести отдельно в пункте приема металлолома. Не стоит забывать о том, что вал должен иметь шестерню. Кроме этого, уделяется внимание прямолинейности центральной оси, так как изгиб вала приведет к биению и другим проблемам.

Самодельные лебёдки из различных материалов

Лебедку можно сделать из самых разных легкодоступных материалов. В основном это запасные части от автотехники, других устройств и механизмов, срок эксплуатации которых закончен. Найти подручный материал – металлические трубы, листы железа, разные виды тросов тоже не проблема. Есть несколько типов лебедок, пользующихся повышенной популярностью.

Лебедка из стартера

Лебедка из стартера своими руками – удобный для экономии денег вариант. Чтобы самодельная лебедка из стартера реализовала свой потенциал, понадобятся:

• Редукторный стартер на 12 вольт (от ВАЗа 2106 или 2110 найти легко).
• В качестве редуктора (понижающего) можно обойтись узлом от дрели.
• Для кожуха, закрывающего пространство между двигателем и редуктором, подойдет часть трубы (например, из ПВХ). Он должен легко разбираться, для доступ внутрь и профилактики устройства.
• Барабан часто делают из прочной (от 120 мм) стальной трубы и листового железа (2-3 мм).
• Шестеренки, трос, электропроводка.

Чтобы сделать такую лебедку из стартера, из листа металла делается площадка, на нее крепятся узлы. К затем привариваются посадочные места для барабана. Редуктор приваривается так, чтобы первичный вал находился сверху. К редуктору крепится переходник для стартера, на первичный вал – зубья шестерни. Для этого используется венец маховика. Затем крепится стартер и проводка.

Лебедка из моторчика дворника

Чтобы сделать лебедку, можно использовать моторчик, который раньше использовал для своей работы стеклоочиститель или дворники. Эти устройства способны показывать неплохие результаты и поднимать вес до 300 кг.

Популярно применение такого механизма, чтобы смонтировать отвал на автомобиль достаточной проходимости (например, «Нива») – для чистки снега или подобных задач.

Лебедка из камазовской трещотки

Тормозная трещотка (самовыравнивающий механизм для регулировки тормозов) от грузовика – популярный вариант для самодельной лебедки. Многие используют камазовский вариант трещотки, поскольку КАМАЗ широко распространен и детали от него найти легко. Такой механизм может поднять от 400 кг до 2 тонн. Популярность такого варианта обусловлена использованием в механизме червячного редуктора.

Для изготовления понадобятся:

• Две задние трещотки грузовика.
• Два крюка.
• Трос толщиной 4-5 мм.
• Кулак для разжимания тормозных колодок.
• Болт для крепления крюка.

Лебедка из червячного редуктора

Главное удобство червячного редуктора, помимо грузоподъемности, это возможность не использовать тормоз барабана. Один из популярных вариантов такой лебедки – редуктор от дверей троллейбуса. Ему хватает передаточного числа для достаточно тяжелых грузов, его удобно крепить.

Что может пригодиться для лебедки из подручных материалов

Чтобы делать самодельную лебедку пригодится любой лом и любые рабочие детали, оказавшиеся в пределах доступности. Источником двигателя для электролебедки может стать мотопила, мотороллер или стиральная машина-автомат (если работает мотор). Пригодятся обрезки тонкостенных и толстостенных труб, подшипники, шестерни, стартеры от старых автомобилей, трещотки от грузовиков, мотоциклетный диск сцепления и т.д. Докупать придется разве что трос, и что-нибудь не очень дорогое. Из оборудования хватит сварочного аппарата и токарного станка.

Как сделать лебедку из стартера

В качестве исходного донора возьмем стартер от «Жигулей». Он достаточно надежен, и в то же время имеет компактные размеры. Еще один плюс такого выбора – ВАЗовский стартер можно найти практически даром на любой разборке отечественных авто.

На чертеже видно устройство и составные части стартера. В верхней части – втягивающее реле с силовыми контактами. Их можно использовать, если предполагаются большие нагрузки на лебедку. Слева – механизм бендикса, который необходимо удалить вместе с конусным кожухом.

Поскольку речь идет о компактном маломощном механизме, делать редуктор для лебедки из шестерни маховика не имеет смысла. Достаточно подобрать узел от большой дрели. Найти его также не составит труда, поскольку инструмента со сгоревшим двигателем на блошиных рынках больше, чем со сломанным редуктором.

Особых требований к редуктору нет, главное – чтобы диаметры более или менее подходили.

Для нашего приспособления, разумеется, нужно понижение оборотов.

Корпус бендикса отделяем от лебедки, и у нас остается лишь электродвигатель с валом ротора. Сопряжение вала редуктора с ответной частью стартерного мотора делается по месту. Способов много – от банальной электросварки до изготовления переходной муфты со шплинтами.

Если необходимо увеличить передаточное отношение, можно использовать стартер с планетарным редуктором. Приспособить его к вашей конструкции не намного сложнее, чем соединить валы напрямую, а полезная мощность лебедки существенно возрастет.

Для защиты оператора от вращающихся частей, пространство между редуктором и двигателем закрывается трубой подходящего размера, можно из пластика. Кожух не несет силовой нагрузки, поэтому корпус редуктора обязательно должен быть крепко соединен с корпусом двигателя.

Простые шпильки с резьбой тут не подойдут, над конструкцией необходимо поработать. При этом корпус должен быть разборным, для периодического осмотра и обслуживания (очистки, смазки) подшипников мотора и механизма редуктора.

Далее изготавливаем барабан. Сделать его в домашних условиях можно из куска стальной трубы диаметром 120-180 мм, и листового железа 2-3 мм толщиной.

Вырезаем круглые щеки и привариваем их к трубе. В центре каждой боковины сверлим отверстие для силового вала.

Силовой вал с рабочей шестерней, в данной конструкции позаимствован от списанного механизма электрифицированной задвижки, которые применяются на газо-нефтепроводах. Обязательно используйте штатную пару шестерен, иначе сложно будет выполнить сопряжение основной звездочки с выходом редуктора.

Все элементы должны быть надежно сварены между собой, любая слабина рано или поздно даст трещину, и конструкция развалится в самый ответственный момент.

В качестве станины используется швеллер или стальная полоса толщиной не менее 5 мм. Элементы лебедки не должны иметь люфтов друг относительно друга.

Боковые стенки делаются из листового железа 3-5 мм. Более тонкие листы могут деформироваться при натягивании троса под нагрузкой.

Самая ответственная часть – крепление оси барабана. Для этого использованы мощные подшипники с подиумами от какого-то механизма времен СССР. Найти такие запчасти можно на пунктах сбора металлолома или в цехах заброшенных заводов.

Подиумы привариваются к боковым стенкам. Если вам удалось найти только подшипники – привариваете внешнюю обойму. С механизмом качения ничего не случится, просто нельзя будет подшипники заменить.

На станину крепим редуктор таким образом, чтобы его шестеренка входила в зацепление с силовой шестерней на валу барабана. Напоминаем, что изначально у нас был комплект из вала и комплекта шестеренок. Между стенками устанавливаем проушину – поводок для троса.

Соединяем редуктор с электромотором от стартера, приводим лебедку в благообразный вид: зачищаем болгаркой сварные швы, убираем ржавчину, покрываем инструмент краской.

Конструкция прошла испытание на подъеме тяжестей до 200 кг. В данном варианте используется два редуктора – от электродрели и самодельный из газовой электро задвижки. По ощущениям – тяги хватит еще на 100-150кг.

Если установить стартер с собственным планетарным редуктором, передаточное число которого добавится к двум существующим – возможности приспособления увеличатся вдвое.

На видео пример лебедки с применением стартера.

Как пользоваться устройством?

Обязательно предусмотрите возможность переполюсовки питания лебедки. Реверс в таких приспособлениях необходим. Поскольку это обычный автомобильный электромотор – при смене «+» на «-» поменяется направление вращения вала.

Силовой пускатель пусть будет старым, от втягивающего реле. А стартовые кнопки подойдут от древних электромеханических устройств. В кнопочном блоке можно предусмотреть смену полярности.

Если лебедка используется в автомобиле – не подключаете ее к штатному аккумулятору с выключенным двигателем. При хорошей нагрузке вы посадите АКБ за 10-15 минут.

Габариты позволяют разместить лебедку на бампере подготовленного к бездорожью внедорожника.

Автомобильная лебедка своими руками

Рано или поздно, любой, кто часто передвигается по бездорожью понимает всю необходимость такого простого приспособления как автомобильная лебедка.

Самодельная лебедка с усилием 4.5 тонны

Сейчас на рынке представлен большой выбор устройств цена на которые варьируется в зависимости от тягового усилия, сложности конструкции и наглости производителя. Еще одним выходом из положения является лебедка своими руками.

Конечно, на такой шаг решится не каждый, ведь гораздо проще установить на машину покупное устройство, однако для самодельщика это не выход, и он обязательно озадачится самостоятельным изготовлением ”спасателя” для своей машины.

Компоненты самодельной лебедки

Барабан с тросом – основной узел любой лебедки, самодельной или промышленного изготовления, начнем с него.

Если найдется готовый барабан и не потребует никаких переделок, то это будет просто замечательно, если же такового не окажется под рукой – значит, придется сделать его. Для этого нужно взять отрезок толстостенной трубы и приварить к нему щечки толщиной 4 – 5 мм.

В зависимости от конструкции лебедки, к одной из щечек барабана может быть приварена ведомая шестерня, а труба снабжена посадочными местами под подшипники.

Пример самодельного барабана

Как вариант для изготовления барабана можно использовать пару ступиц от Жигулей. Нужно будет только проточить место сварки (тонкий конец) и сварить половинки барабана на оправке подходящего диаметра для обеспечения соосности деталей.

Редуктор предпочтительнее использовать червячный с большим передаточным числом.

Преимущество червячного редуктора в том, что при его использовании автомобильная лебедка своими руками может обойтись без тормоза барабана (в силу свойств червячной пары).

В качестве примера можно рассмотреть редуктор от троллейбусных дверей, он обладает достаточным передаточным числом и удобен в креплении на площадке.

При использовании его на лебедке нужно вскрыть корпус и заблокировать конический фрикцион, который предназначается для предохранения от защемления пассажиров дверьми. Сделать это можно любым удобным способом, самый простой из которых – прихватить конус к шестерне сваркой в нескольких местах.

Если предполагается что лебедка электрическая своими руками делается с использованием стартера, то лучше использовать такой, который комплектуется планетарным редуктором, (некоторые жигулевские моторы снабжены таким узлом).

Как сделать лебедку из стартера

Делаем из листа металла площадку, на которой будут крепиться все узлы. Затем привариваем к ней посадочные места для вала барабана и устанавливаем его. После этого присоединяем редуктор (первичным валом вверх) и по месту привариваем пластину его крепления.

Сверху к редуктору крепим самодельный переходник для крепления стартера, а на первичный вал насаживаем шестерню с подходящим модулем зуба (можно использовать венец маховика). Закрепляем стартер и устраиваем проводку, устанавливаем на машину – пользуемся.

Лебедка из дрели своими руками

Лебедка является неотъемлемой частью любого настоящего внедорожника. Так, лебедка для УАЗа и автомобилей подобных ему является настоящим помощником в непогоду.

Но, что если вам просто нужен простой и дешевый агрегат, который выручит легковой автомобиль на проселочной дороге? Для этого отлично подойдет лебедка своими руками как электрическая, так и ручная.

Давайте разберем необходимые материалы и процесс изготовления.

Что вам понадобится?

Если вас заинтересовала лебедка своими руками из стартера, можно обойтись дешевыми и распространенными вариантами. В качестве силового агрегата хорошо подойдет мотор от электростартера ВАЗ-2101. Они довольно распространены и стоят дешево, однако большой мощностью не обладают, но для небольшого седана или внедорожника, например, ГАЗ 69, вполне хватит.

Далее стоит присмотреть редуктор. Можно выбрать и от старой советской дрели. Главное, чтобы передаточное число было примерно 1 к 20.

Еще необходим вал с шестерней и подшипниками, кусок трубы для барабана и две круглые металлические пластины. Также потребуется листовой метал, различные стержни, болты и гайки.

Изготовленная лебедка электрическая своими руками хороша тем, что для неё можно использовать множество завалявшихся и ненужных материалов.

Из инструментов обязательно нужна болгарка, сварочный аппарат, а также разводной ключ.

Лебедка зачастую нужна в длительной и сложной поездке. Если вы любите приключения, вам также будет полезно узнать о сооружении экспедиционного багажника. Читайте эту статью. А для поездки на рыбалку понадобиться и прицеп для лодки. Читайте об изготовлении его своими руками здесь.

Порядок изготовления лебедки

На самом деле, процесс изготовления лебедки довольно прост, однако стоит придерживаться порядка, чтобы не пришлось переделывать одну и ту же работу несколько раз.

1. Первым делом необходимо соединить электродвигатель с редуктором. Для этого к шестерне двигателя привариваете трубку. Другой её конец просверливаете насквозь и привариваете две гайки.

Далее надеваете трубку на шестерню редуктора и ввинчиваете гайки, которые послужат в качестве фиксатора. Чтобы на вал ничего не намотало, стоит чем-то его закрыть.

Например, можно облезать кусок тонкостенной пластиковой трубы.

Очень важно! Перед тем как фиксировать, обязательно проверьте, чтобы редуктор уменьшал, а не увеличивал скорость двигателя.

2. Теперь необходимо изготовить вторую важную часть авто лебедки своими руками, а именно барабан.

Для этого берем обрезок трубы и привариваем к нему по бокам две металлические круглые пластины, которые буду ограничивать веревку. В пластинах должно быть сквозное отверстие, через которое продеваем вал с шестерней и привариваем его.

Важно соблюсти соосность, иначе ваш вал будет болтаться и вызывать ненужные вибрации.

3. Далее берем две металлические квадратные пластины, которые в длине будут немного больше, нежели диаметр пластин барабана. Проделываем отверстие в центре и в каждом углу.

На каждой пластине привариваем два подшипника (но не внутренней частью). Далее продеваем вал барабана через подшипники. Чтобы собрать всю конструкцию, нужны 4 болта, которые продеваем через отверстие в одной и другой пластине, а с другой стороны накручиваем гайку. В итоге делаем так с 4-х углов.

4. Редуктор необходимо прикрепить к одной из пластин так, чтобы он своей шестерней сцепился с шестерней вала.

5. В завершение необходимо изготовить каркас. Для этого из квадратных профилей можно изготовить прямоугольник и приварить к нему одной стороной квадратные пластины, а также зафиксировать мотор и редуктор.

7. Такая изготовленная лебедка автомобиля своими руками имеет один важный нюанс, а именно то, её нельзя фиксировать непосредственно к автомобилю. К каркасу придётся крепить тканевый буксировочный трос, который будет выступать в качестве изолятора. Чтобы избавиться от данного нюанса, необходимо изолировать щетки двигателя от массы.

Ручная лебедка

Лебедка ручная своими руками конструктивно похожа на электрическую, благодаря чему можно придерживаться инструкции описанной выше, однако, вместо электрического двигателя необходимо присоединить рукоятку, которую придется вращать руками. Благодаря редуктору удастся существенно снизить нагрузку на человека, однако мощность такой лебедки все же будет определяться именно мускульной силой. Это стоит учитывать, если вы владете полноразмерным кроссовером или внедорожником.

Теперь вы знаете как сделать лебедку своими руками. Она имеет довольно простую конструкцию и легко изготавливается из распространенных и дешевых материалов, что позволит без лишних затрат изготовить даже временное решение, перед покупкой фирменного агрегата.

Самодельная лебедка: схема и подробное описание

Лебедка – это один из самых необходимых инструментов, который должен иметься у каждого покорителя бездорожья. Ведь без этого механизма вытащить из канавы или брода свой автомобиль будет практически невозможно.

Одни автолюбители приобретают уже готовые лебедки и ставят их на силовые бамперы, а другие изготавливают их собственными руками. И если вы сомневаетесь в выборе подходящего инструмента, можете попробовать сделать его самостоятельно.

В этом поспособствует вам наша сегодняшняя статья.

Лебедки, их виды и возможности

Если вам случалось поднимать ведро воды из глубокого колодца, вращая ворот, вы уже имеете представление о принципе работы лебедки. Лебедка – это машина для подъема или перемещения грузов. Она состоит из барабана или шкива для грузового каната, механизма привода с промежуточными передачами, тормозного устройства и опорной станины. В зависимости от назначения, эти механизмы разделяются на тяговые (перемещающие грузы по горизонтали) и подъемные.

В наше время трудно представить погрузо-разгрузочные, строительные, ремонтные, складские работы, автосервис без этих простых и надежных устройств, прошедших проверку на протяжении веков и постоянно совершенствующихся. Наряду с механизмами для швартовки судов, подъема якорей, лебедками в составе большого количества машин, успешно функционирует самодельная ручная лебедка – оптимальный вариант при строительстве дачного домика.

Несколько слов о классификации лебедок. В зависимости от способа установки выделяют

• стационарные,
• переносные (помещаемые на временном основании),
• передвижные (со станинами, имеющими ходовые катки).

По типу передачи тягового усилия различают лебедки с навивными барабанами и лебедки с фрикционными барабанами или шкивами. Использование ручного или машинного привода определяет два основных вида лебедок. Гужевой привод – волы или лошади – остался в далеком прошлом. Поэтому если вы не способны на тяговое усилие, эквивалентное работе пары волов, ваш выбор – это электрическая лебедка, установленная своими руками.

Делаем лебедку самостоятельно или покупаем

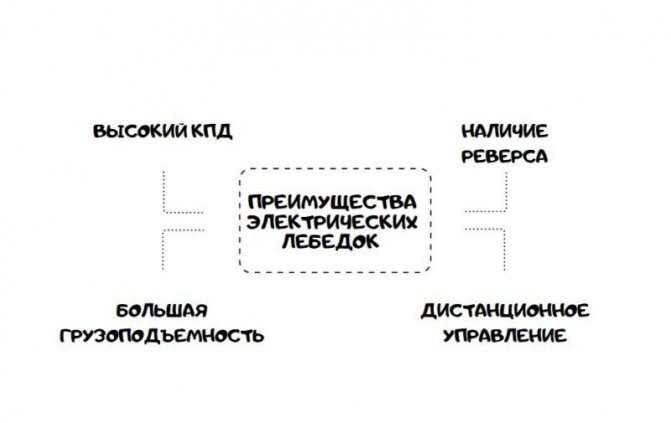

В отличие от ручных лебедок, электрические — более мощные, у них больше грузоподъемность. Правда, и стоимость намного выше. И поэтому, чтобы сэкономить, имеет смысл задуматься об изготовлении самодельного устройства.

В этой статье расскажем, как сделать электролебедку своими руками, используя подручные материалы и б/у детали.

Кому-то, возможно, покажется, что изготовить электрическую лебедку своими руками— сложно. Но на самом деле это не так.

При наличии инструментов и прямых рук все получится. Электродвигатель можно купить недорого с рук или же найти на металлоприемке (чермете) — там этого барахла много бывает.

Вообще существует множество вариантов лебедок с разными приводами. не обязательно использовать электродвигатель на 220 В. Например, можно сделать электрическую лебедку из стартера автомобиля. Это один из наиболее популярных вариантов.

Помимо этого, некоторые домашние умельцы частенько изготавливают электролебедки из шуруповерта или дрели. Тоже вполне рабочий вариант. Правда, на большую грузоподъемность рассчитывать не стоит.

Редукторы для лебедки тоже можно использовать разные: червячные или обычные шестеренчатые, которые состоят из большой и маленькой шестеренок.

Подробно о выборе редуктора мы расскажем чуть позже, а пока давайте рассмотрим несколько вариантов самодельных устройств, изготовленных из подручных материалов.

Виды лебедок для гаража

Существует несколько видов лебедок для гаража, которые отличаются по способу работы. Иногда лебедки используются не только для вертикального поднятия груза, их используют, также, для горизонтального перемещения. По технологии поднятия грузов тележки разделяются на электрические и ручные.

Ручная лебедка – простейший вид лебедок, в которой для поднятия грузов используется ручная сила. Сделать лебедку трещотку своими руками не получится, без специального механизма, хотя если постараться, то можно что угодно сделать. Такие лебедки используются в том случае, когда груз нужно поднять очень медленно или на небольшое расстояние. Электрическая лебедка не даст вам такую точность подъема, как ручная. Такая лебедка характеризуется своей простотой, надежностью и долговечностью. Если вы хотите, но не знаете, как сделать ручную лебедку своими руками, то мы, специально для вас, разместили простой чертеж ручной лебедки.

Электрическая лебедка – такой вид лебедок используют для быстрого поднятия грузов на большую высоту. Такая лебедка полностью исключает применение физической силы человека. Управляется такая лебедка при помощи пульта с кнопками, который подключается непосредственно к электродвигателю лебедки или работает дистанционно.

В данной статье мы и поговорим про то, как сделать электрическую лебедку из стартера своими руками. Ручную лебедку сделать намного проще, но её использование не так эффективно, как от электрической. Подбираем все необходимые детали, изучаем инструкцию, и пробуем повторить все в своем гараже. В гараже обязательно должен быть источник энергии с 12 В. Потому, как использование автомобильного аккумулятора не обеспечит вас постоянной энергией. Его хватит на 2-3 минуты работы такой лебедки.

Процесс изготовления

Выбрав конкретный двигатель для самодельной лебедки и самовытаскивателя, найдя к нему редуктор, необходимо приступать к производству основных деталей конструкции. Первым делом стоит задаться вопросом, из чего сделать барабан для намотки троса? Его можно изготовить из корпуса цилиндрического двигателя или из стальной трубы подходящего диаметра. В данном случае легче найти кусок с диаметром 100 мм. Это оптимальный вариант.

Далее, необходимо изготовить фланцы для барабана, которые привариваются к нему. В них жёстко вставлен вал, который опирается на несущую конструкцию — раму лебедки через подшипники. Вал посредством муфты соединяется со вторичным валом редуктора, корпус которого жестко присоединен к раме лебедка. К ней же закрепляется мотор.

Следует помнить о том, что планетарный и циклический редукторы требуют применения тормозных муфт, для чего можно использовать соленоид и тормозные щетки, которые будут прижиматься к валу. Тормоз нужен для того, чтобы более точно выполнять любые действия с лебедкой, особенно когда необходимо максимально аккуратно выполнять подъем или опускание груза.

К барабану необходимо прикрепить трос, для чего сверлится в трубе отверстие, куда продевается его один конец и механически закрепляется в цилиндре. Он пройдет через направляющее ушко, для плавности хода можно использовать дополнительный ролик. Если необходимо увеличить тяговое усилие, то можно использовать систему роликов. В таком случае конструкция лебедки усложнится и увеличится.

Управление работой лебедки организуется дистанционно пультом на радиочастоте или проводным способом. Можно купить готовые радиомодули приема/передачи сигналов или изготовить их самостоятельно. Проще и надёжнее воспользоваться проводным пультом. Вам потребуется задействовать всего 2 кнопки: намотки троса и смотки его.

Originally posted 2018-07-04 07:36:32.

Инструкция по изготовлению

На изготовление рассматриваемого устройства уходит относительно небольшое количество времени. Конструкция состоит из нескольких блоков, устанавливается и самовытаскиватель, но не всегда. Инструкция по изготовлению лебедки выглядит следующим образом:

1. В качестве основного механизма применяется стартер от «Жигулей». Он идеально подходит для того, чтобы создавать требующееся усилие. Кроме этого, подобный стартер обходится практически даром.

2. В верхней части создаваемого устройства устанавливается втягивающее реле с силовыми контактами. Они требуются на тот случай, если будет оказываться высокая нагрузка.

3. Для того чтобы лебедка была компактной, подбирается редуктор от небольшой дрели. Найти этот механизм довольно просто, так как на рынке встречается огромное количество сверл со сгоревшим электрическим двигателем. Особых требований к редуктору не предъявляется, главное, он должен быть надежным и мощным.
4. Проводится сопряжение вала редуктора с ответной частью стартерного мотора. Для этого применяется метод электросварки, который позволяет получить качественное и надежное неразъемное соединение.
5. Специалисты не рекомендуют проводить установку демпферов. Это связано с тем, что на ось всегда во время работы воздействует серьезная нагрузка. Применяемое демпфирующее устройство находится в замкнутом положении, поэтому оно может сломаться.
6. Для увеличения передаточного отношения применяется стартер с планетарным редуктором. Сложность конструкции определяет то, что приспособить ее к поставленной задаче не так просто, как обычный вариант исполнения.
7. Корпус редуктора должен быть прочно соединен с корпусом электрического двигателя. Для защиты лебедки от воздействия окружающей среды создается специальный корпус, желательно разъемного типа. Во многих случаях рекомендуют создавать именно разъемную конструкцию, так как время от времени нужно проводить обслуживание подшипников мотора и механизма редуктора.
8. Следующий шаг заключается в создании барабана. Именно на нем будет проводиться наматывание троса. Изготовить барабан можно в домашних условиях из трубы, которая имеет диаметр около 180 мм и толщину стенок 2−3 мм. При меньшей толщине стенок труба может сильно деформироваться.
9. Для фиксации троса на барабане он должен иметь щеки. Изготавливаются они просто: вырезаются из стальной пластины, после чего создаются отверстия для размещения вала. Щеки привариваются к барабану по сторонам.
10. В качестве силового вала применяется элемент конструкции списанной электрифицированной задвижки. Она довольно часто применяется при создании нефтепроводов. Для передачи вращения устанавливается пара шестерен.
11. Все применяемые элементы должны быть надежно сварены между собой. Это связано с тем, что даже незначительный дефект может привести к появлению трещины. Слишком высокая нагрузка станет причиной выхода механизма из строя в самый ответственный момент.
12. Для крепления лебедки создается станина, при изготовлении которой используется швеллер и стальная пластина с толщиной не менее 5 мм. Уголок крепится с нижней части для того, чтобы сделать конструкцию более жесткой.
13. Боковые стенки изготавливаются при применении листового металла толщиной 3−5 мм. Тонкие листы могут деформироваться при сильном натягивании троса.
14. Наиболее ответственная часть конструкции представлена креплением оси барабана. Именно на нее будет передаваться высокая нагрузка. Для фиксации оси рекомендуется использовать подшипники с подиумами. Они обладают высокой устойчивостью к механическому воздействию. Встретить подобные подшипники можно в цехах заброшенных заводов или в пунктах сбора металлолома. Если были найдены обычные подшипники, то к бортикам приваривается обойма.

После выполнения всей приведенной выше работы следует привести конструкцию в подходящий вид. Для этого все швы проверяются и затираются, ржавчина убирается, металл покрывается защитной краской.

Лебедка для вспашки электрическая своими руками

Самодельная лебёдка создана для облегчения тяжелого ручного труда при обработке почвы и может заменить любой мотоблок или мотокультиватор. С его помощью можно перепахивать землю под грядки, сажать бороновать, окучивать, выкапывать картофель.

Лебедка сельскохозяйственная позволяет осуществить полный цикл обработки почвы при выращивании картофеля. Агрегат способствует сбережению и поддержанию плодородия почвы, что ведет к получению максимального урожая.

В далеких 90-х годов была создана лебедка для вспашки на основе двигателя от бензопилы «Урал», «Дружба», она служит верой и правдой до сих пор. Изменения и доработки касались в основном плуга. На видео ниже хорошо видны эти изменения. Чертежи лебедки смотрите здесь. Постепенно пришла мысль создать электрический аналог. И вот, что получилось, смотрите видео и фото ниже.

Изготовлена лебедка — мотоблок из подручных материалов с использованием стандартных общедоступных деталей и обычных материалов (электрический двигатель 2.2 кВт 1500 об/мин, трубы , уголки, звездочки и цепи от мототехники).

Лебедка для вспашки электрическая

Двигатель используется трехфазный и подключен к однофазной сети 220 В. Этой мощности хватает для вспашки, окучивания, выкапывания картофеля. Если купить двигатель для однофазной сети, можно пахать целину. А в моей модификации для вспашки целины я использовал блок, который уменьшает скорость вспашки в два раза, но и увеличивает усилие.

Советы по эксплуатации

Чтобы самодельная лебёдка служила долго, нужно соблюдать несколько простых правил:

• Устройство необходимо всегда максимально надёжно крепить к основанию или опоре.
• Подшипники и другие подвижные части нужно регулярно смазывать. Можно использовать жидкие или густые смазки.
• Перед эксплуатацией следует проверить работоспособность всех узлов.
• Лебёдка должны быть установлена так, чтобы груз находился в поле зрения человека.
• Нельзя превышать максимально допустимую нагрузку. Это чревато разрывом троса, поломкой самой лебёдки и травмированием людей.
• Нельзя прикасаться к тросу в процессе подъёма груза.

Как можно обойтись без лебедки?

Если у вас нет лебедки и времени для ее изготовления, есть простой способ собрать следующую конструкцию:

Берется лом, кусок трубы, прочный трос. Лом необходимо закопать глубоко в землю. Инструмент используется в качестве оси вращения. В качестве рычага применяется трубка. Металлические трубы скрепляются с ломом перпендикулярно земле

Ось будет вращаться, поэтому важно надежно скрепить элементы (например, с помощью сварки). Трос крепится при помощи карабина к лому, а другой конец к объекту, который надо передвинуть. Далее при помощи трубки происходит наматывание троса на ось. Чем длиннее труба, тем легче будет происходить намотка.

Для изготовления самоделки понадобятся материалы:

• Трещотка для грузового авто.
• Пара подшипников.
• Листовой металл.
• Трос.
• Шайбы.
• Крюк.

Вот такая трещотка нам понадобится, снимаем с неё боковые крышки.

Ещё понадобится вот такой трос.

Вставляем в трещотку кусок трубы подходящего диаметра и привариваем трубу к шестерне.

Далее нам понадобятся вот такие шайбы.

Привариваем шайбы к валу, в результате получатся две катушки для намотки троса.

Лебёдку покрасим.

Теперь изготовим ещё один механизм, возьмём две внутренние обоймы от подшипников.

Привариваем к пластине обоймы вот таким образом.

К пластине с обратной стороны привариваем крюк.

Вот и всё, самодельная ручная лебёдка полностью готова к использованию. Трос с одной стороны наматываем на катушки, с обратной накидываем на блок с крюком и крутим трещотку.

С помощью такой лебёдки можно вытянуть застрявший автомобиль, лебёдка компактная и не займёт много места в багажнике, может пригодиться в нужный момент.

Преимущества самодельной лебедки

С каждым годом все больше устанавливают лебедки, которые изготавливают в домашних условиях. Это связано с нижеприведенными достоинствами самодельных конструкций:

1. Пригодны для ремонта даже в пути. При необходимости провести ремонт лебедки можно самостоятельно, при этом цена вопроса будет минимальной.
2. Механизм более надежный, пригодный для применения в суровых условиях. Самодельные варианты исполнения в большинстве случаев служат намного дольше, чем покупные.
3. Устройство создается с учетом особенностей автомобиля. Именно поэтому проблем с установкой не возникнет.

Очень часто можно встретить ситуацию, когда заявленные эксплуатационные качества покупных лебедок не соответствуют реальным. В результате перегрузки они быстро выходят из строя. Однако покупные лебедки зачастую выглядят более привлекательно и имеют компактные размеры, более высокую защиту от воздействия окружающей среды.

• Автор: admin
• Распечатать

Оцените статью:

1. 5
2. 4
3. 3
4. 2
5. 1

Лебедка из стартера своими руками

Лебедка самодельная из стартера изготавливается из материалов, которые всегда есть в гараже. Основой, конечно, выступает стартер, а само устройство работает от аккумулятора.

Желательно, чтобы редуктор для лебедки был планетарный. Найти его можно на старых моделях «Жигули».

ПОСМОТРЕТЬ ВИДЕО

Для изготовления потребуется: кабели, трос, шестеренки, барабан, стартер, редуктор, лист металла.

1. Закрепить посадочные места для барабана болтами и сварочным аппаратом.
2. Собрать барабан с редуктором.
3. Сборка стартера к редуктору осуществляется с помощью переходников.
4. Первичный вал оборудовать шестерней. Необходимо следить, чтобы размер зубьев соответствовал конструкции. Если вал соединяется свободно с шестеренкой, значит процесс изготовления проходит верно.
5. Надеть шестерню на цилиндр. После того, как конструкцию надежно закрепили, подключают электропроводку.

Самодельная ручная лебедка может быть нескольких видов.

Рычажная

Ручная рычажная лебедка своими руками может работать в подвешенном состоянии и не требует фиксации к основанию. При надавливании на рычаг, а вернее, выполняя качательные движения, храповый механизм начинает двигаться. Лом или лопату зачастую применяют вместо рычага. На «ось» надевают кусок трубы, к которой крепится трос. Под нижний виток подсовывается рычаг, который вращают, чтобы сдвинуть авто с места.

ПОСМОТРЕТЬ ВИДЕО

Простая барабанная

Самодельная лебедка для хозяйства ручного типа имеет ручной привод, за счет чего и передвигаются предметы. В конструкцию входит барабан, редуктор, ручка и опора. Барабан может быть, как зубчатый, так и червячный.

Червячная лебедка своими руками отличается большим коэффициентом усиления. Плюсом является также то, что она самостопорящая. Это значит, что если перестать прикладывать усилия, то она перестанет работать.

ПОСМОТРЕТЬ ВИДЕО

Недостатком можно назвать трение в червячной паре, однако эта проблема решается в качественной смазке. Самодельная лебедка требует всего несколько деталей.
