Прокладка проводов в гофре: сколько можно проложить

Общие требования

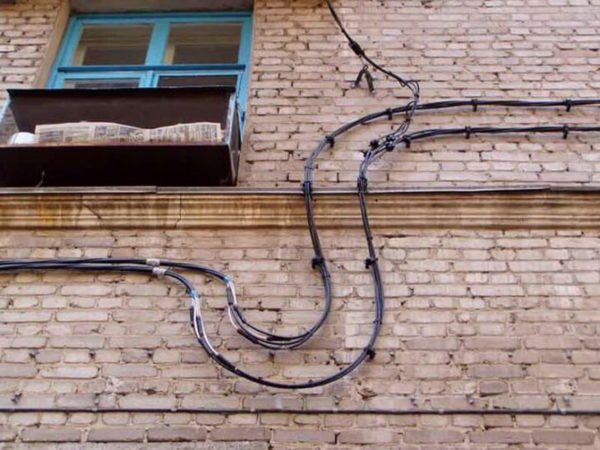

• выше окна и двери — 0,3 м;
• ниже балкона и окна — 0,5 м;
• высота над уровнем земли — 2,5 м;
• сбоку от окна — 0,5 м;
• сбоку от балкона и двери — 1 м.

При проведении силового провода по стене необходимо соблюдать минимальные расстояния до окон

Монтаж электрической проводки в гофре — требования

Используя гофрированные трубки для прокладки электрических кабелей, необходимо соблюдать следующие нормативы ПУЭ:

вне зависимости от способа прокладки для соединения отдельных участков необходимо применять пайку, клеммники или опрессовку;

Клеммник

все точки соединения кабельных линий, помещенных в гофрированных каналах, нужно оснащать распределительными коробками;

основной и резервный кабель, линии рабочего и аварийного освещения разрешается монтировать только в раздельных гофрах;

не имеющие огнестойкости гофры из пластика можно использовать только для внутренней проводки внутри кирпичных, панельных и бетонных стен и перекрытий;

организация линий внутри деревянных стен и перекрытий может быть осуществлена только в комбинации с несгораемыми отделяющими прокладками толщиной 10 мм из цемента, штукатурки и т.п.

допустимое расстояние от пластиковой гофры, проложенной на огнестойком основании – не менее 100 мм;

высота расположения открытой кабельной линии внутри гофрированного кабеля над сгораемым основанием – от 10 мм (для реализации этого требования используются специальные подкладки из пенофола);

запрещается установка трубок из металла в санузлах и других помещениях с повышенным уровнем влажности;

внутренняя и наружная организация кабельных линий в металлических гофрах разрешается только при условии герметизации трубок (несоблюдение этого условия даже при попадании внутрь малого количества влаги чревато полным перегоранием проводки).

Допустимая высота расположения открытых питающих линий внутри помещений – не менее 2-х м

Благодаря применению гофрированных оболочек появляется возможность не обращать внимание на это ограничение. Дело в том, что все изделия данного типа обладают необходимыми прочностными характеристиками, достаточными для обеспечения безопасности токопроводящих линий на случай проникающего воздействия предметами диаметром от 12.5 мм

При использовании гофр из стали их в обязательном порядке подключают к заземляющему оборудованию и оснащают дополнительной защитой от коррозии. Ограничения по сопротивлению заземленного гофрированного канал до точки коммутации с шиной – 10 Ом. При проектировке направления прокладки необходимо избегать точек скопления влаги. Все места подводки к распределительным коробкам должны быть заизолированы стандартным способом.

Монтаж электропроводки в гофре открытым способом

Монтаж открытой электропроводки в деревянном доме

Монтаж гофрированных труб включает в себя несколько этапов. Алгоритм установки электропроводки в гофре открытым способом:

1. Для фиксации шланга применяются специальные клипсы, изготовленные из качественного пластика. Им свойственны разные размеры, выбор будет зависеть от диаметра используемых труб.
2. Клипсы прикрепляют к поверхностям с интервалом 30-40 см. Делают это с помощью дюбель-шурупов или саморезов. Выбор деталей зависит от материала, из которого изготовлена поверхность, например, дерево, бетон, кирпич и т.д.
3. Для надежной фиксации гофру вдавливают в клипсу до появления характерного щелчка. Если клипсы были подобраны верно вероятность самопроизвольного выпадения исключена.

На этапе проектирования, прокладывая схематически путь проводки, нужно брать во внимание следующие важные моменты:

• Максимальный и допустимый радиус поворота гофры составляет 90 градусов. Чем угол плавнее, тем лучше.
• Повороты не должны располагаться близко друг к другу, оптимальное расстояние между ними – 4-5 метров. Если такая возможность отсутствует, с целью безопасности проводку дополнительно оснащают распределительной коробкой.
• Максимальная длина отдельного участка – 25 метров, допустимое количество разворотов – 4.

Сколько проводов можно проложить в одной гофре

Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения

По правилам монтажа электроустановок, по разным каналам требуется прокладывать основной и резервный кабель, а также жилы аварийного и рабочего освещения.

Приблизительный подсчет, сколько кабелей можно проложить в одной гофре:

• При диаметре 16 помещается 3 кабеля.
• Если он равен 20, поместится 4-5.
• Диаметр более 25 вмещает 5-6 кабелей.

Точное количество рассчитывается при условии, что длина трубы составляет не менее 35 метров.

Преимущества гофры заключаются в доступной стоимости, легком весе, что значительно упрощает процесс транспортировки и установки, высокая сопротивляемость термическим и механическим воздействиям, длительный эксплуатационный срок.

Как правило, трудностей при выборе и установке гофрированных труб не возникает

Во время проведения работ нужно соблюдать технику личной безопасности, при работе с электрическими кабелями важно обесточить помещение и проверить в жилах напряжение

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

• Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов. Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
• Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
• Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
• Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Защита для проводки

Современный кабель для электрических сетей производится из меди и покрывается специальной оболочкой. При монтаже систем под отделкой из гипсокартона высока вероятность повреждения проводов, поскольку ГКЛ саморезами крепятся прямиком к перфорированному каркасу

Таким образом, важно использовать защитную гофру, чтобы исключить вероятность повреждения провода саморезами

Гофрированные трубки характеризуются повышенной гибкостью, поэтому не усложняют процесс монтажа, обеспечивая надежную защиту от механического воздействия. Данный подход исключает риск короткого замыкания

Дополнительно такие изделия повышают гидроизоляционные свойства проводки, что важно при эксплуатации сети на кухне, в ванной или туалете, а также защищают кабель от грызунов (в частных домах)

Монтаж проводки под гипсокартоном в гофре

Альтернативными вариантами являются поливинилхлоридные трубки и пластиковые кабель-каналы. Их защита немного лучше, однако процесс монтажа существенно усложняется. В отличие от гофры, гнуть обычный пластик практически невозможно.

Затяжка кабеля в гофротрубу без зонда

Итак, наша задача, просунуть кабель в гофру без зонда. Нам понадобятся крепкие нитки, а самое главное, чтобы они были легкими.

Еще нам понадобится любой фантик от конфеты.

Привязываем фантик к веревке, разматываем веревку так, чтобы она была свободна.

Берем пылесос, соединяем шланг пылесоса, заматываем малярной лентой.

Включаем пылесос и заправляем фантик с ниткой, не забывайте поправлять нитку во время процесса, вдруг фантик затормозит на повороте.

Получаем результат. Для увеличения мощности фильтр с пылесоса лучше снимать.

Прокладка кабеля без гофры

Монтаж электропроводки в жилище может осуществляться несколькими способами, в зависимости от:

• типа кабеля;
• среды, в которой планируется разводка;
• материала основания, на котором будут осуществляться монтажные работы.

Прокладка кабеля без гофры может осуществляться открытым или скрытым способом.

Открытый способ монтажа

При монтаже силового кабеля по сгораемым конструкциям или в местах, где сложно сделать штробы, применяется открытая проводка. Её прокладывают поверх стен и по потолку с законченной отделкой.

Крепление осуществляется скобами (хомутами) не реже, чем через каждые 40-50 см, а в местах изгиба по 10 см с каждой стороны от места изгиба. Частота крепления должна быть такой, чтобы кабель не провисал.

Такой способ прокладки используют в основном в подвалах, подсобных помещениях, гаражах. Допускается монтаж проводки и в жилых помещениях по стенам и потолку без гофры, если кабель имеет пожаробезопасную оболочку.

Открытая проводка в стиле ретро в деревянных домах выполняется скрученными между собой одножильными проводниками, прикрепляемыми к поверхности стен (потолков) при помощи фарфоровых изоляторов. Проводов может быть два или три, в зависимости от того, есть ли в доме заземление.

При изготовлении современных ретро кабелей используют медные провода с сечением 0,75-2,5 кв. мм. Сначала их покрывают слоем из ПВХ, после чего идёт декоративная изоляция из шелка, пропитанного составом, не поддерживающем горение. Может применяться покрытие из стекловолокна.

Монтаж в металлической трубе – один из самых трудоёмких, дорогостоящих и в то же время надёжных способов открытой проводки. Чаще всего используется:

• в пожароопасных и взрывоопасных помещениях;
• при проходе через перекрытия и стены;
• для вводов в кабельные киоски;
• для наружного монтажа;
• в деревянных домах, банях и пр.

Металлические трубы надежно защищают коммуникационные сети от механических повреждений и от агрессивной среды. К тому же открытая проводка в металлических трубах может стать интересным дизайнерским решением при оформлении помещения.

Скрытая электропроводка в стенах

Чтобы придать помещению наиболее эстетичный вид, применяют скрытую электропроводку. Кабели прячут в материале стен (потолка), скрывают под слоем штукатурки.

Кабель укладывают в штробы – специально вырезанные бороздки, ширина которых должна соответствовать толщине проводника. Очевидно, что здесь лучше обойтись без гофры, так как сделать борозды под неё значительно сложнее.

Удобнее осуществлять монтаж электричества до отделочных работ, тогда можно обойтись без штробления. Сначала закрепляют провода, а потом уже штукатурят стены.

Перед монтажными работами делают разметку будущей электрической системы квартиры. Отмечают места установки розеток, выключателей, распределительных коробок, линии прохождения проводки.

После приступают к прорезыванию штроб. Для этого можно использовать перфоратор, штроборез, болгарку с алмазным диском, ударную дрель.

После того, как места для розеток, выключателей, распределительных коробок и борозды для укладки кабеля готовы, приступают к монтажу электрической сети.

Кабель без гофры. Почему нельзя и когда можно.

Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:

Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.

Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится:

То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.

А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:

И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.

При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.

Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.

Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.

Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?

Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.

Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.

И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.

Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.

Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.

На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.

А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.

Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

Безопасный монтаж

Перед установкой кабеля убедитесь в его целостности. Специальные распределительные коробки применяются для каждого отдельного участка. Избегайте любых скруток, уменьшающих надежность системы в целом. Описанные выше короба размещаются на стенах на безопасной высоте, чтобы исключить попадание влаги при затоплении или вмешательство детей. В некоторых случаях подобранная высота может быть минимальной.

Монтажную коробку возможно установить прямо в полу. В таком случае она должна быть защищена прочной съемной крышкой, которая свободно снимается, чтобы при необходимости мастер мог получить доступ к содержимому. Не забывайте о возможности создания схемы половой разводки, что в дальнейшем облегчит поиск нужного узла или провода.

Распаечная коробка в полу

Еще одно важное условие для повышения уровня безопасности электропроводки — правильность заполнения гофры. Не пытайтесь запихнуть внутрь такой трубки множество проводов

Около 60% от всего пространства трубки желательно оставлять пустым. Максимальная протяженность одной линии (от распределительного щитка до розетки или выключателя) не должна превышать 20 м. При размещении под прямым углом следите за тем, чтобы кабелей было не более двух. Впрочем, аналогична рекомендация и для ситуаций с более острыми углами. Постарайтесь избежать любых острых изгибов.

В деревянных домах недопустимо размещение проводов по лагам. Монтаж осуществляется при помощи заранее просверливаемых технических отверстий. При использовании деревянных частей они должны обрабатываться качественным составом, предотвращающим горение. Избегайте разветвлений трассы прямо от щитка, это существенно усложнит проведение ремонтных работ при повреждении электропроводки.

Прокладка проводов в технологических отверстиях лаг

Как быстро протянуть кабель в гофру? — Рекомендации, видео

Для того, чтобы оперативно провести протяжку проводов в гофру, потребуется определенный навык. Сама по себе эта процедура не сложная, если соблюдать инструкцию:

отрежьте гофротрубу нужной длины. Аккуратно, чтобы не повредить проволоку внутри — она понадобится в дальнейшем;

концевик этой проволоки («кондуктор») скрутите с кабелем/проводом;

заизолируйте место соединения для большей гладкости протягивания;

создайте натяжение гофры, например, закрепив второй свободный конец «кондуктора» на ручке двери или батарее;

потяните, чтобы проводник постепенно, без рывков и зацепов заходил в гофру.

Наглядно весь алгоритм протяжки кабеля в гофру показан на видео.

Источник

Прокладка кабелей в кабельных каналах

Монтаж электрических кабелей может производиться по методу кабель-канала. В этом случае применяется специализированный короб из алюминия, стали, пластика. Силовой кабель будет расположен внутри данной коробки, что обеспечивает надежную защиту и эстетический вид всей электропроводки. Также это увеличивает уровень пожаробезопасности.

Кабель-каналы чаще всего имеют белый цвет, есть варианты, имитирующие натуральную древесину. Прокладка кабеля электроснабжения в каналах представляет собой несложный процесс, выполняемый в несколько этапов:

• Изначально с короба снимается крышка;
• Производится крепление изделия при помощи дюбелей;
• В канале располагается короб и закрывается крышка.

Такой монтаж кабель канала занимает минимальное количество времени, позволяет получить оптимальное эстетическое решение. Электромонтаж должен выполнять опытный специалист, что позволит исключить формирование ошибок и последующих проблем.

Практические советы по выбору гофры

• При покупке гофротрубы отрезками длиной по 6 метров (кстати, не все специализированные магазины продают такие куски, уточните этот момент сразу) будьте готовы к тому, что протяжка в них отсутствует. И это оправдано т.к. на небольшой длине протянуть кабель не трудно и без протяжки.
• Старайтесь выбирать даже для укладки в землю гофротрубу, не поддерживающую горение.
• Прочность сжатия выбранной трубы должна быть высокая — ориентируйтесь на показатель минимум в 6-8 КПа.
• А вот уровнем устойчивости к ультрафиолету здесь можно пренебречь, ведь под землей вопрос защиты от солнца не актуален.

Особенности монтажа электропроводки в гофре открытым способом

При монтаже открытой электропроводки согласно требованиям ПУЭ расстояние от гофрированной трубы до сгораемого основания должно составлять не менее десяти миллиметров. Понятно, что, например, в деревянном доме такое условие выполнить невозможно без применения специальных прокладок. Часто для таких целей используется пенофол, обладающий наиболее сбалансированным сочетанием цены и качества. Следует учитывать, что для соблюдения требований пожарной безопасности прокладка должна выступать на 10 мм во все стороны от границы пластикового гофра.

Согласно ПУЭ допускается монтаж открытой электропроводки в помещениях на высоте от двух метров над поверхностью. Использование гофры позволяет обойти это ограничение, так как они все обладают необходимой степенью прочности для защиты кабелей от повреждений проникающими предметами диаметром сверх 12.5 миллиметров (IP20). Ведь согласно тому же ПУЭ выполнение этого условия позволяет осуществлять монтаж открытой электропроводки в помещениях на любой высоте, но при этом стоит учитывать, что проводку такого типа нельзя использовать на крышах за исключением места ввода кабеля в здание.

Плюсы и минусы такого монтажа

Не стоит прокладывать кабель в полу, не зная всех тонкостей этого процесса. А начать следует с преимуществ скрытой электропроводки:

• Высокая степень электробезопасности. Напольное покрытие (половая доска, ламинат, линолеум) станет тем самым диэлектриком, который предотвратит распространение потенциала в случае пробоя кабеля. Это означает, что человека не поразит электрический ток даже если он будет стоять в том месте, под которым проходит кабель.
• Меньшие траты. Для качественной разводки потребуется меньшее количество кабеля, что обеспечит солидную экономию.
• Простота работ. Самым тяжёлым этапом станет заливка бетонного пола. При монтаже электропроводки необходимо вводить кабель в гофру и просто укладывать на пол. Многие электрики даже не крепят гофру к бетонному основанию.

Но любые работы помимо преимуществ имеют и свои недостатки. К минусам монтажа проводки кабеля под полом следует отнести:

• Трудоемкость определения и устранения неисправности. При пробое кабеля придётся прокладывать новую линию или демонтировать напольную поверхность.
• Дополнительные траты на заливку нового пола, если потребуется выполнять демонтаж. Также к разряду дополнительных вложений средств следует отнести расход гофры, без которой кабель в полу укладывать нельзя.

Затяжка кабеля в гофротрубу с зондом

Процедура протягивания кабеля в гофре состоит из 4-х этапов:

1. Подготовка гофрированной трубы. Используя рулетку, необходимо замерить нужную длину защитной оболочки. При отрезании важно проявлять крайнюю внимательность, т.к. внутри трубки имеется перетяжная струна. Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой. Если зонд уйдет в трубку, придется начинать процедуру заново.
2. Присоединить зонд к кабелю. Для этого конец зонда загибают под углом и продевают сквозь изоляционную оболочку провода. Если кабель имеет большое сечение, струну оборачивают вокруг кабеля, примотав место соединения изолентой. Это даст возможность при протягивании избежать зацепов выступов линии за ребра гофры.
3. Надежно закрепить обратный конец зонда. Для этого подойдет любой жесткий элемент (например – стояк контура отопления). Если процедура выполняется вдвоем, второй конец сможет придержать напарник. Делается это для того, чтобы придать зонду необходимую натяжку для беспрепятственного протягивания кабеля.
4. Продеть кабель в гофру. При этом важно не перетянуть струну, т.к. в случае ее обрыва возникнут дополнительные трудности. Зонд должен постоянно находиться в напряжении, иначе кабель застрянет в трубе. Аналогичные сложности появляются при образовании на гофрированном канале изгибов. Важно не ослаблять контроль за состоянием гофры до конца работы.

На изображении ниже можно подробнее изучить инструкцию о том, как продеть кабель в гофру со струной своими руками и при помощи второго человека:

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

• протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
• на острый угол нельзя устанавливать цельный гофрорукав;
• избегайте близкого расположения двух и более поворотов трассы;
• угол поворота должен быть больше 90 градусов, радиус – желательно больше;
• две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
• не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
• одна гофра – одна кабельная сеть;
• силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

Металлорукав

Данное изделие имеет определенные преимущества по сравнению с пластиковыми аналогами. Металлическая гофра для кабеля нечувствительна к ультрафиолету и температурным перепадам. Выдержит она и механическое воздействие, а также контакт с агрессивными химическими веществами. И, конечно же, уровень стойкости при пожаре у такого изделия будет выше. Поэтому для укладки кабеля на стенах из горючих материалов целесообразно выбирать именно металлическую конструкцию.

Существует несколько вариантов исполнения:

• с использованием оцинкованной стали;
• с накруткой стальной луженой ленты;
• с ПВХ изоляцией.

Если вам необходим высокий уровень гидроизоляции, то целесообразно выбирать рукав с дополнительным пластиковым самозатухающим покрытием. Оно защитит от пыли и влаги в ванной комнате или в сооружениях на участке. А вот стальная лента несколько удешевляет конструкцию, но она становится при этом менее устойчивой к механическим воздействиям.

Прокладка кабеля (провода) в гофрированной трубке

Прокладка кабеля в гофротрубке Нередко возникает необходимость в укладке кабеля уже после того, как сделан монтаж всей системы электропроводки. Бывает, что нужно проложить временные трассы, или на объекте нет условий для капитальной прокладки, или же таковая вовсе не требуется. В таких случаях используют кабельный короб или гофротрубку. Гофротрубка имеет некоторые преимущества: она гибче, дешевле, легче монтируется и не требует геометрической точности при прокладке линии. Гофрированная трубка не поддерживает горение (условно-негорючая) — при возгорании кабеля она оплавляется, охватывает и сжимает место возгорания, соединяет повода кабеля, что приводит к срабатыванию приборов защиты. Рассмотрим пример прокладки кабеля в гофротрубке при решении конкретной задачи. Задача:

организация освещения и установка розеток в полуподвальном неоштукатуренном помещении.Необходимо установить:

4 светильника, 2 розетки, щит (обязательно устанавливаем УЗО). Подготовка и материалы Выбираем влагозащищённые места для установки щита, светильников, розеток, распределительных коробок. Намечаем маршрут укладки кабеля. Для наших целей подойдёт неподдерживающий горение кабель с двойной изоляцией с монолитной жилой, сечением 3х1,5 или 2х1,5 — типа ВВГ: ВВГнг-LS , ВВГнг-П или NYM: NYM-J, NYMнг-LS-O. Отмеряем необходимую длину гофротрубки от светильников к распределительным коробкам, и общую магистраль к щиту. Для кабелей сечением 1,5-2,5 мм подходит гофротрубка Ø 16-18 мм. Монтаж Отмечаем линию по маршруту прокладки, и устанавливаем крепления-клипсы. Расстояние между креплениями 30-40 см. Если это расстояние увеличить, трубка со временем станет провисать. После этого протягиваем кабель в трубку. Это лучше делать до того, как гофротрубка закреплена в клипсах — чем больше по маршруту укладки изгибов и поворотов, тем сложнее будет протянуть кабель. Гофротрубка имеет специальную заготовку-проводник (кондуктор) из довольно прочной стальной проволоки. Прокалываем изоляцию между жилами кабеля на расстоянии 1,5-2 см от края кабеля, пропускаем проволоку и скручиваем пассатижами. Чтобы не было выступающих частей, конец стального проводника удаляем, а место соединения кабель-проводник обматываем скотчем, или надеваем небольшой кусок термоусадки. Это удержит проводник и кабель на одной оси и улучшит скольжение в трубе. Изоляционную ленту применять не стоит, она увеличит трение кабеля внутри трубки и затруднит его прохождение. Далее выбираем один из двух способов: 1. Закрепляем стальной проводник (например, ко вбитому в стену гвоздю), и натягиваем гофротрубку на кабель, как чулок. Предварительно выкладываем кабель по прямой, избегая его перекручивания. 2. Закрепляем край гофротрубки, и, потянув за проводник, протаскиваем кабель в трубку. С обеих сторон трубки оставляем запас кабеля (до 30 см) для монтажа в распределительных коробках и щите. На самом длинном участке заделываем кабель в светильник так, чтобы край гофротрубки вошёл в сальник-манжету. Если диаметр трубки окажется больше диаметра манжеты, то место соединения закрепляем изоляционной лентой. Собираем линии остальных светильников. Устанавливаем светильники с подключенным кабелем, и закрепляем гофротрубку в клипсах до места стыка в распределительной коробке. Кабель от самого дальнего от коробки светильника пропускаем через распредкоробку и разрезаем трубку так, чтобы в манжете коробки остался край гофра. Выпускаем магистральный кабель петлёй 10 см. Разрезаем верхушку петли (аккуратно, стараясь не повредить изоляцию), распускаем кабель и снимаем изоляцию с жил примерно на 1 см. Загибаем и обжимаем пассатижами. Таким образом, мы получаем неразрывный шлейф и избегаем ненужных стыков. К сформированным выводам магистрального кабеля подключаем отвод от следующего светильника, и соединяем их с помощью клеммной колодки под винтовой зажим. Существуют и другие способы соединения (спайка, скрутка), но колодка и проще, и удобнее. Подключив все светильники, закрепляем гофротрубку в клипсах. Далее таким же образом монтируем розетки, выключатель и щит.

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180 о и заизолировать, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Или использовать диск «Здоровье», как показано в следующем видео (вторая минута):

Иногда возникает необходимость протянуть проводник в гофрированной трубе по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет обычная струна. На видеоуроке мастера наглядна продемонстрировали всю сущность работ:

Ну и последняя ситуация, которую хотелось бы описать – прокладка кабеля с резиновой изоляцией в гофре. Сложность заключается в том, что при протяжке возникает сильное трение между стенками гофротрубы и изоляцией проводника. В результате даже проволока не облегчает процесс, а если еще и протяжки нет, в этом случае вообще нереально сложно выполнить монтаж. На помощь приходит специальная смазка, например Wire Pulling Lubricant от компании 3М, с помощью которой можно достаточно быстро протянуть кабель через гофрированную трубу. Стоимость такой смазки немного высокая, однако, если вы часто выполняете электромонтажные работы, рекомендуем приобрести ее, т.к. одной бутылки хватает надолго.

Вот собственно и вся информация, которую мы хотели предоставить. Обращаем Ваше внимание на то, что затягивать кабель, сечением 3*1,5 мм 2 лучше в трубу, диаметром 16 мм. В то же время для сечения 3*2,5 мм 2 нужен диаметр 20 мм. Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!

Будет интересно прочитать:

Источник

Как провод просунуть в гофру. Как провести кабель через гофрированную трубу

Как протянуть кабель в гофре: видео с инструкцией

Монтаж кабеля в гофре чаще всего осуществляют при проведении электропроводки под гипсокартоном, а также в стяжке пола. Реже самозатухающую гофротрубу используют во время электромонтажных работ в деревянном доме. Человеку без опыта будет достаточно проблематично продеть проводник, т.к. его конец может цепляться за внутренние стенки гофрированной трубы. На самом деле технология протяжки не представляет ничего сложного, поэтому если вы не знаете, как протянуть кабель в гофре, рекомендуем ознакомиться с предоставленной ниже инструкцией.

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину. Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника. Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре. Последнее, что осталось – затянуть провод внутрь на всю длину

Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.

Обзор всего мероприятия

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Этот процесс мы также рекомендуем наглядно просмотреть на видеоуроке:

Как справиться одному

https://youtube.com/watch?v=wgi4VgQzgpw

Иногда возникает необходимость протянуть проводник в гофрированном шланге по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет

led-set.ru

Как протянуть провод в гофру своими руками

Август 15, 2021 06:49 ·

Рассказывает эксперт-строитель Виктор Петрович:

Сейчас мы вам расскажем и покажем, как правильно провести провод в гофру с использованием кондуктора. То есть в гофре у нас будет идти специальная проволочка, и провод у нас будет цепляться одним концом за этот кондуктор, за проволочку, а один конец кондуктора мы привяжем к какому-нибудь якорю, например, к трубе или металлическому стержню.

В нашем конкретном примере мы будем использовать шпильку, которая непосредственно внедрена в стену. Она хорошо держится в стене, и, соответственно, одним концом мы закрепим кондуктор, и будем протаскивать провод в гофру.

Закрепляем проволоку за шпильку в стене

При этом не стоит привязывать проволоку за трубу, так как, например, в данном случае у нас труба полипропиленовая, и ее можно повредить. Лучше использовать металлический элемент, прикрепленный к трубе, — шпильку хомута. Также нужно предварительно хорошо расправить гофру, чтобы в ней не было никаких изгибов, и чтобы провод хорошо проходил внутри нее.

Затем мы берем провод, зачищаем его. Делаем на одном его конце прокол (протыкаем проволочкой отверстие), протаскиваем сквозь него проволоку, а потом ее там и закручиваем. Закрученный конец проволоки откусываем инструментом, чтобы он не мешал движению провода в гофре. На следующем этапе работы это место заматываем изолентой. Для чего? Чтобы провод также хорошо скользил у нас в гофре, и чтобы он своими углами не цеплялся за ребра жесткости.

Протаскиваем провод в гофре

Можно сказать несколько слов и по поводу изоленты. Получается, что в этой конкретной квартире у нас будет три провода – фаза, ноль и земля. И сейчас, как раз, мы используем изоленту такого цвета, которая непосредственно обозначает, что провод у нас земляной, то есть цвет ее зелено-желтый с полосками.

После того, как мы замотали конец провода изолентой, мы заводим его в гофру и протаскиваем там с помощью кондуктора. При этом гофру нужно вытянуть, чтобы она была прямая. То есть провод с гофрой натягиваются, и провод проталкивается внутрь гофру до тех пор, пока не покажется наш обмотанный изолентой конец провода.

С одной стороны гофры появился провод, обмотанный изолентой

Как только его конец показался, то все — работа выполнена: провод у нас находится в гофре, его конец зачищен и защищен изолентой, поэтому смело можно его прокладывать и заделывать в том месте, где он нужен.

Сферы применения гофрированной трубы

Проводка в гофрированной трубе чаще всего используется при необходимости защитить кабель от воздействия окружающей среды: влаги или температуры. В основном, гофру можно встретить при электроснабжении частного дома из дерева, а также при строительстве промышленных объектов, каркасных строений и других некапитальных зданий. Гофрированная труба одновременно является и несущим каналом, и защитным элементом, поэтому ее монтаж особенно актуален, когда хочется сэкономить на материалах.

Электрическая линия в грунте

Также гофра часто используется во время укладки кабелей в грунт. Пластик не поддается коррозии, поэтому при строительстве электрической линии в земле провода протягивают в гофрированном шланге, что дает дополнительную защиту для всей конструкции. К тому же во время поворотов траншеи, благодаря гибкости материала, исключается наличие прямых углов: все отводы будут плавными, что исключает дополнительную нагрузку на несущий кабель.

К тому же в случае возникновения необходимости замены всей магистрали нарушать целостность грунта не придется, так как вытащить отработанный провод и протянуть кабель, заменяющий его, можно на месте. Для этого к старой линии привязывается стальная проволока или гибкий шнур, затем за один конец вся магистраль вытягивается наружу, при этом трос останется внутри. После чего, используя трос или шнур, через всю длину гофры протягивается новый провод.

Важно! Не стоит делать резких движений, особенно на поворотах, иначе проволока может прорезать канал, что не позволит кабелю продвигаться дальше. Стоит учитывать, что у пластиковой гофры имеется существенный недостаток

При воздействии ультрафиолета и прямых солнечных лучей изделие становится жестким и хрупким, теряет гибкость, поэтому во время механического воздействия может сломаться или треснуть. В связи с этим, если необходимо проложить проводку по наружной стене здания, лучше использовать металлическую гофрированную трубу

Стоит учитывать, что у пластиковой гофры имеется существенный недостаток. При воздействии ультрафиолета и прямых солнечных лучей изделие становится жестким и хрупким, теряет гибкость, поэтому во время механического воздействия может сломаться или треснуть. В связи с этим, если необходимо проложить проводку по наружной стене здания, лучше использовать металлическую гофрированную трубу.

Таким образом, для правильной организации электроснабжения внутри помещения или за его пределами необходимо строго соблюдать все рекомендации производителя и не нарушать общих правил строительства, а также правил монтажа и эксплуатации энергоустановок. Если нет достаточных знаний и опыта в данной сфере, то лучше обратиться к квалифицированным специалистам.

Прокладка кабеля в гофре: разновидности гибких изделий

На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:

• для силового кабеля;
• для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).

Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:

скрытой внутренней;

Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам

• наружной;
• подземной.

Существует другой тип классификации изделий – по степени прочности:

• легкие трубы;
• тяжелые;
• сверхтяжелые.

По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая

Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).

Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:

№ п/п	Цвет гофры	Сфера применения
1.	Серый	Стандартный электропровод
2.	Белый	Компьютерные сети, интернет
3.	Зеленый	Телефонный или другой слаботочный кабель
4.	Красный	Внешний силовой электрокабель
5.	Синий	В системе «теплый пол» и гибких водогонах
6.	Желтый	Нужды газоснабжения
7.	Гофра черная и коричневая	Изолированные провода бытовой техники и других электроприборов

Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.

Нормативы и правила прокладки кабеля в гофре

Требования государственных нормативных документов прямо не указывают на необходимость прокладки электрокабелей в гофре. Однако, из некоторых норм можно сделать однозначные выводы об использовании гофротрубы. Например:

— в таблице 2.1.3 ПУЭ

(рис.1) рекомендуется монтировать незащищенные и защищенные кабельно-проводные изделия в трубах из трудно/несгораемых материалов;

— п.7.1.37 ПУЭ

говорит о том, что электропроводка в помещениях должна выполняться заменяемой. Сделать это проще, если использован метод протяжки кабеля в гофре, ведь процедура замены электролинии, которая проложена в штробе или замоноличена, весьма трудоемка;

— п.3.58 СНиП 3.05.06-85

обязывает принимать меры по защите кабель-линий от механических повреждений.
