Чтобы коптить продукты дома, понадобится специальное приспособление — коптильня. Её можно купить в полностью готовом к эксплуатации виде, но такое оборудование довольно дорогое, особенно для холодного способа обработки пищи дымом. Альтернативный вариант — сделать коптильный шкаф своими руками. Именно он и будет рассмотрен далее в этой статье.
Делаем деревянную коптильню самостоятельно
Из чего лучше сделать шкаф для копчения
Для коптильни домашнего производства подойдёт любая ёмкость из экологически чистых материалов без специфического запаха. Также эта ёмкость должна быть герметичной, иметь возможность боковой или верхней загрузки. В домашних условиях приспосабливают следующие предметы:

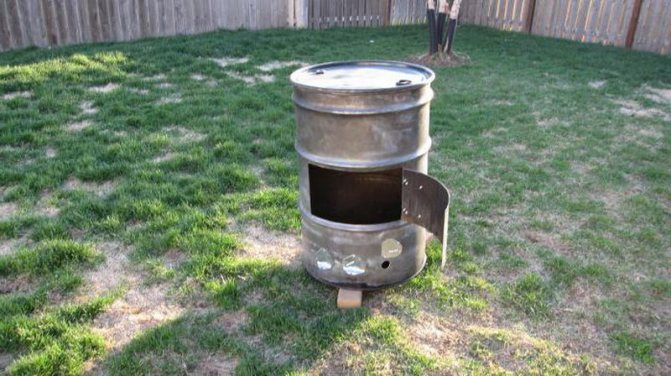

- Железные трубы большого диаметра, бочки, бидоны. Труба есть не у каждого, а покупать дорого, поэтому оптимальное решение — коптильня из бочки на 100–200 литров. Чем больше объём, тем вместительнее получится коптилка и тем удобнее загружать и доставать продукты.
- Из холодильника или газовой печки. Менее предпочтительный, чем бочка, вариант, так как приспособить это оборудование несколько сложнее. Холодильные корпуса часто применяют для изготовления компактных коптилен, корпус которых содержит все элементы: дымогенератор, коптильную камеру и сушилку.
- Металлические шкафы (несгораемые сейфы для оружия, инструментов или хозяйственных принадлежностей).
- Деревянная коптильня. Натуральное дерево — экологичный и доступный материал, из которого достаточно просто построить камеру для копчения. Он несколько уступает в практичности и долговечности металлу, но при правильной обработке эта разница сводится к минимуму. Для изготовления шкафа горячей обработки следует использовать только лиственные породы — хвойные могут дать привкус смолы.
- Капитальное строение. Конструкция из кирпича или камня будет актуальна для тех, кто планирует заниматься копчением в промышленных масштабах или близких к ним по объёму. Важно помнить, что кирпич внутри камеры нельзя оставлять открытым. Со временем он напитает влагу (конденсат), которая в совокупности с продуктами горения даст неприятный затхлый запах.

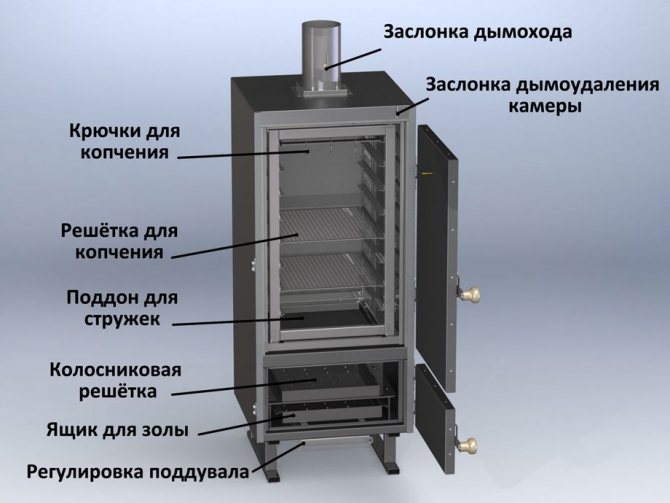

Готовый коптильный шкаф VESTA-K продаётся по цене около 56 тысяч рублей Для универсальной установки холодного и горячего копчения можно использовать деревянные бруски или доски. Несмотря на простоту, такие коптильни получаются достаточно функциональными для обработки продуктов дымом заданной температуры, чаще холодным.

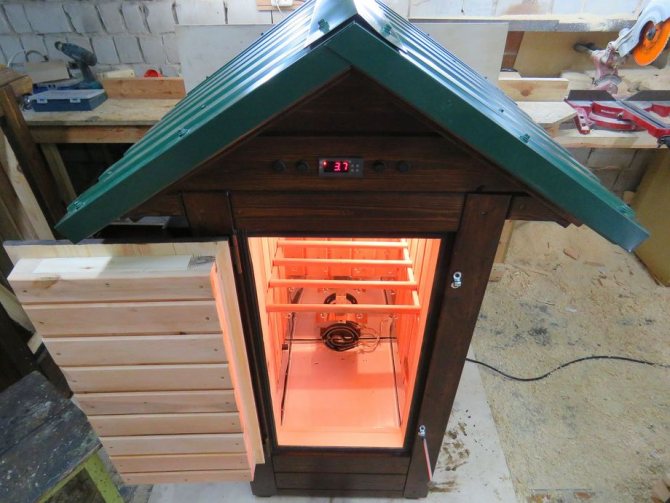

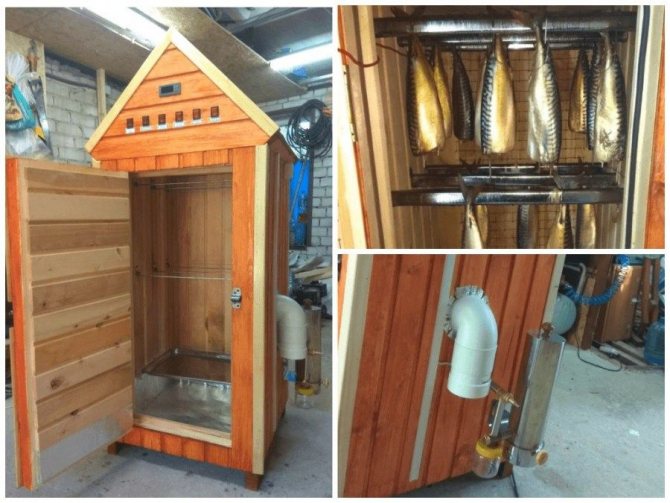

Самый простой шкаф для копчения получается из дерева
Из кирпича и камня
Такой вариант предпочтителен для тех, кто часто коптит пищу. Иначе на придомовой территории появится лишняя постройка — домашняя коптильня, которая будет простаивать без дела. Для днища камеры подойдет металлический лист либо крышка от бочки. Кладку делают из силикатного либо красного кирпича и песчано-глиняного состава.
Перед этим площадку под коптильный шкаф для холодного копчения пропалывают от травы, снимают верхний слой грунта и выравнивают поверхность. Для разметки строители пользуются шнурками и колышками. Коптилку холодного копчения возводят своими руками следующим образом:
- Фундамент. Для начала выкапывают яму глубиной 50 см, куда устанавливают опалубку. Вниз кладут слой бутовых камней так, чтобы между ними были промежутки. Затем вливают раствор из цемента и песка, засыпают щебенку. Для выравнивания поверхности применяют строительный уровень. Опалубку покрывают пленкой и оставляют на пару недель.
- Цоколь. На подготовленном фундаменте мастер укладывает два гидроизоляционных слоя (для этого подойдет рубероид). После этого кладут кирпичи на сухую поверхность, при этом сверяют параметры с размерами, которые указаны на эскизе. Следующую партию выкладывают на цементный раствор.
- Стены. Для кладки применяют глиняно-песчаную смесь. Чтобы стенки были ровными, результат работы проверяют уровнем после того, как будут готовы каждые следующие два ряда. Кладку делают от угловой части к центру. После укладки двух рядов закрепляют арматуру, а над пятым – колосники. Чтобы печь была герметичной, швы полностью заливают смесью. Излишки внутри и снаружи убирают кельмой.
- Дверцы, выступы и другие детали. В 8-м ряду вмуровывают уголки для перемычки над поддувалом и топкой, закрепляют металлические дверцы в проемах и обкладывают стенку с внутренней стороны огнеупорными кирпичами. В 10-м ряду мастер сам делает внутри выступы для ящика с опилками (для этого кирпич кладут поперек стены). Размеры дверцы должны соответствовать параметрам коробки, иначе дым будет выходить наружу. Кроме того, строители не советуют использовать прокладки из полимеров, так как из-за нагревания от них может исходить синтетический запах, который пропитает пищу.
- Перемычка. В 20-м ряду устанавливают перемычку над проемом коптилки. Ее изготавливают 2-х стержней арматуры. Выше фиксируют несколько стержней на расстоянии 30 см. Они предназначены для подвешивания продуктов.
- Дымоход. Перекрытие для камеры создают из кирпичей по уголкам. Чтобы установить дымоход, выкладывают опорную площадку, на которую он крепится, и промазывают стыки песчано-глиняной смесью.
Самодельная коптильня холодного копчения будет готова после того, как в верхней части дымохода будет установлен зонтик. Эта деталь защитит пищу от осадков и сора. В печи можно будет готовить блюда спустя несколько дней. Если дым будет выходить через зазоры, их понадобится замазать цементом.
Чертежи и схемы для шкафа
На рисунке приведена схема низкотемпературной коптилки, пригодной для установки в частном доме, на даче или загородном участке. Необязательно точное соблюдение размеров, но длину дымохода меньше двух метров лучше не делать.
- Топка.
- Щепа.
- Дымоход.
- Кирпичная кладка.
- Железная решётка.
- Деревянная или металлическая ёмкость.
- Полуфабрикат.
- Негерметичная крышка (в данном случае мешковина).
- Дверка топки.
Проходная коптилка на склоне
- Источник дыма.
- Дымоход.
- Коптильная ёмкость.
Для схемы горячего копчения, приведённой ниже, подойдёт металлический корпус (шкаф или бочка).
Читайте также:
Чертёж электрокоптилки
Второй вариант чертежа коптилки с размерами
Простой вариант коптильного шкафа из металлической бочки
Деревянный каркас с поддоном из металла
Простейший схематический чертеж деревянной камеры для копчения из вагонки
Подручные материалы для изготовления коптильни
Основные требования, которым должны соответствовать материалы — огнестойкость и безопасность с точки зрения выделения токсичных веществ при нагреве. Часто применяют обрезки труб большого диаметра, вышедшую из употребления кухонную утварь, посуду и даже картонные коробки или фольгу. Конечно, это одноразовые вещи, но зато очень бюджетные.
Коптильня своими руками из ведра
Дымогенератор — купить или сделать
Цена недорогого дымогенератора начинается от 2500 руб. Более производительное и надёжное оборудование будет стоить не меньше 5000 руб. Эти средства можно сэкономить, изготовив дымогенератор собственноручно.
Для сборки понадобятся:
-
Читайте также:
- Ящики или коробка ёмкостью не меньше 0,1 куба.
- Для холодной обработки нужен металлорукав или пластиковый гофр (менее предпочтительно) длиной 2–3 м. Диаметр должен соответствовать разъёму дымохода.
- Вентилятор или компрессор для нагнетания воздуха.
- Кабеля, выключатель.
Сборка простейшего дымогенератора для холодной обработки дымом:
В верху ящика сделайте отверстие под гофру и вставьте его туда.
Вставляем гофру в отверстие
Внизу ящика поставьте электропечь со сковородой.
Ставим печь со сковородой в нижней части
В этом же ящике снизу, в стенке напротив гофра, сделайте отверстие под вентилятор.
Устанавливаем вентилятор для подачи дыма, подойдёт версия для компьютера
Для герметизации ёмкости проклейте все стыки ящика малярным или обычным скотчем. Положите на сковороду щепу и включите электропечь.
Тлеющие щепки будут дымить на сковороде
После запуска вентилятора дым по гофрированной трубе будет подаваться в коптильную камеру.
Генератор дыма в работе
Как сделать эскиз
Мастера советуют составлять схемы самому, если самодельная дачная коптильня будет хорошо смотреться на придомовой территории, и вы хотите, чтобы она дополнила экстерьер.
Но если вы не видите в этом надобности, то просмотрите готовые эскизы: так вы избежите ошибок. Однако все равно сделайте расчеты размеров основной коптильной камеры.
Иногда в схему вносят незначительные изменения. Коптильня своими руками удобна за счет компактных размеров.
Коптилки для холодного окуривания продуктов обычно больше, но в них получаются более сочные блюда, которые долго хранятся. Конструкция мини-коптилен проще и лаконичнее.
Пошаговая инструкция по изготовлению
Так как существует два типа копчения, рассмотрим конструкции для холодного и горячего способов.
Холодное
Вариант с дымогенератором из картонной коробки (инструкцию по сборке смотрите выше)
Из мебельных щитов соберите шкаф. Для низкотемпературной обработки можно использовать любые породы дерева и фанеру, металлические ёмкости также подойдут.
Берём любой деревянный шкаф или изготавливаем его самостоятельно
Сделайте снизу отверстие и вставьте туда переходник с подсоединённым гофром. На дно постелите фольгу.
В нижней части боковой стенки делаем отверстие для подвода дыма
Вверху сверлом на 12 просверлите несколько отверстий для выхода дыма и закрепите крючок.
В крыше шкафа сверлим несколько отверстий диаметром 12 мм для выхода дыма
Соедините дымогенератор со шкафом.
Соединяем картонный дымогенератор с коптильным шкафом гофрированной трубой из фольги
Копчение начнётся после разогрева пиломатериалов и включения вентилятора.
Разогреваем щепки и включаем вентилятор — копчение началось
Горячее
Так как внутри коптильной камеры будет температура до 150 градусов, лучше для её изготовления использовать металл. Хвойные породы дерева применять нежелательно — при нагреве испаряется смола, пропитывая запахом продукты. Также не рекомендуется делать из фанеры или МДФ. Склейка этих материалов выполняется на формальдегидный клей, который будет испаряться и частично проникать в копчёности.
Основные способы копчения
Холодное копчение, температура при котором составляет от 30 до 50 градусов, дает самый нежный и изысканный вкус. Свинина, копченная таким способом, может храниться в сухом подвале больше года, в то время как в холодильнике размякнет уже за месяц. Однако холодное копчение занимает достаточно много времени – от трех часов (если речь идет о мелкой рыбе на решетке) до трех дней (к примеру, для массивной свиной ляжки). Более того, продукт следует должным образом подготовить (детальнее об этом – несколько позже), что занимает еще 1-5 дней. Тем не менее, холодная коптильня своими руками самая простая в выполнении, хотя и требует участка земли размером 3,5х2 метра.
Что же касается горячего копчения, то оно выполняется при температуре от 70 до 120 градусов. Некоторые рекомендуют доводить температуру до 350 (!) градусов, однако неизвестно, откуда вообще берутся подобного рода рекомендации. Для горячего копчения не требуется много времени – все занимает не более четырех часов. Также не требуется предварительная подготовка пищи.
Есть еще полугорячее копчение, при котором температура находится в диапазоне от 60 до 70 градусов. Для этого используются самые простые коптильни, предназначенные для холодного копчения. Обычный человек едва ли отличит холоднокопченый продукт от полугорячего по запаху или внешнему виду, зато по вкусовым качествам он такой же, как и горячего копчения.
Для полугорячего способа без подготовки можно использовать исключительно свежие продукты – парное мясо, например, или только что выловленную рыбу.
Ниже будут рассмотрены несколько популярных вариантов изготовления коптильни. Начнем с самого простого – устройства холодного копчения.
Итак, теперь вы знаете, как изготавливается коптильня своими руками, имеете несколько инструкций с соответствующими чертежами. Остается только подготовить все необходимое и приступить к работе! На этом все, удачи и теплых зим!
Универсальная коптильная камера из вагонки
Далее будет приведена инструкция по изготовлению шкафа, приспособленного как для горячего, так и для холодного копчения.
Каркас делаем из строганных брусков сечением 40х40. Длина вертикальных — 140 см; горизонтальных (внутренний размер) — 60 см. Соединяем уголками на саморезы. Высота ножек — 30 см.
Спереди каркаса делаем паз, в который будет вставляться дверка (так же из сороковых брусков, собранных на уголки). Паз выбираем фрезерной машинкой.
Внутри на все стенки прибиваем фольгу, после зашиваем вагонкой.
Чтобы прибить фольгу на заднюю стенку, дополнительно прикручиваем к ней бруски.
Дверку обиваем фольгой, внутрь кладём утеплитель, затем обшиваем вагонкой с двух сторон.
В качестве ручек можно использовать оконную фурнитуру.
Проём дверки герметизируем резиновым уплотнителем.
Внизу шкафа сверлим два отверстия для подключения тэна.
В боковой стене отмечаем отверстие под вентилятор (диаметр 100 мм) и выпиливаем его лобзиком.
Сверху сверлим отверстие диаметром 50 мм под трубу для вытяжки.
Снаружи утепляем минватой (на толщину бруса), крепим гидробарьер и забиваем вагонкой.
На противоположной вентилятору стенке отмечаем отверстие для дымогенератора.
Делаем заготовку для крыши: четыре бруска, запиленных под 45 градусов. Длина каждого — 65 см.
Из брусков-заготовок собираем крышу
Собираем крышу на уголки и зашиваем фронтоны вагонкой.
Сверху также бьём вагонку, одну сторону можно сделать открывающейся.
Результат:
Готовая коптильня из вагонки
Как сделать эскиз коптильни?
Есть два пути. Можно воспользоваться чертежами коптилен горячего и холодного копчения из интернета. Но специалисты всегда пользуются собственными разработками. Тогда вы сможете создать не просто коптильный шкаф, а сделать его частью экстерьера и даже украшением участка. Коптильня из трубы только кажется простой. Работать с таким металлопрофилем нужно уметь. Если это вызывает трудности, начертите выкройки, чтобы сварить ящик из листового железа. Для таких коптилен горячего копчения чертежи можно скачать прямо сейчас.
Каждый модернизирует конструкцию по собственной надобности и желанию. Изменения вносятся, чтобы вмонтировать термометр, заглушку, шибер и другие устройства контроля. Если же кто захочет сделать коптильню холодного копчения своими руками, придется смириться с тем, что это сооружение займет много места. С другой стороны, оно того стоит, так как вкус блюд отличается. Но коптильню холодного копчения своими руками сможет сделать только тот, кто обладает элементарными навыками строительства и металлообработки. Описанные ранее приспособления лаконичны и компактны.
