Как построить Свайно-ленточный фундамент своими руками? Обзор- плюсы и минусы и пошаговая инструкция +Видео

Часто бывает так, что условия строительства не удовлетворяют даже минимальным требованиям норм по причине неподходящего состояния грунта. При рыхлых почвах, торфяниках и прочих проблемных участках на помощь приходит свайный фундамент под дом, которые почти не зависит от верхних слоев почвы, поскольку опирается на глубинные породы.

На сегодняшний день свайные основания уже не новшество, а хорошо отработанная технология и некоторые виды можно монтировать самостоятельно.

Что такое свайный фундамент под дом

Свайный фундамент под дом – это система точечных опор, погруженных в почву на глубину до твердых слоев. В зависимости от глубины залегания устойчивых грунтов, длина вертикальных элементов может превышать высоту надземной части дома. Верх опор соединяется в жесткую единую систему. Такая конструкция позволяет равномерно распределять нагрузку по всем сваям.

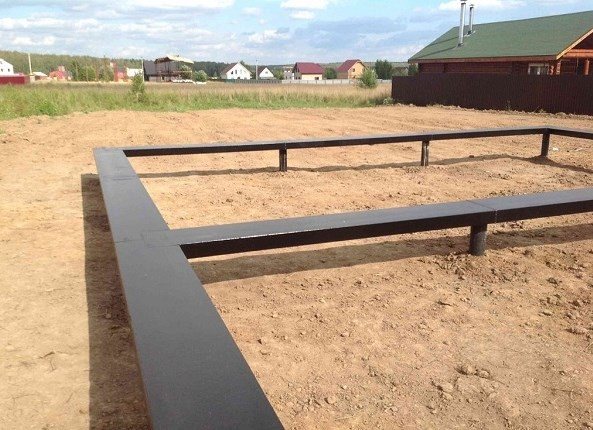

Пример свайного фундамента под дом

Немного про обвязку

Мы определились, как самому сделать свайный фундамент. Теперь перейдем к обвязке. Чтобы выполнить ее, можно использовать металлические изделия, брусья, а также железобетонный ростверк.

Выбирать материал нужно исходя из того, какая масса у дома, а также материала, из которого он построен:

1. Для каркасных и деревянных сооружений можно использовать обвязку из бруса. Оголовки должны быть выполнены из металла, это позволит максимально прочно соединить их с брусом. Очень легко выполняется такая обвязка, если используются винтовые опоры. Перед тем как сделать свайный фундамент для дома, нужно определиться с типом обвязки. Это важный момент при проектировании.
2. Нередко можно встретить обвязку, которая выполняется швеллером. Его нужно приварить к оголовкам свай, чтобы создать максимально жесткую конструкцию. В итоге вы получите прочное и устойчивое основание с минимальными вложениями.
3. Даже профильные трубы можно использовать в качестве материала обвязки. Но такой вариант допустим только при строительстве небольших сараев, бань, бытовок. Но как правильно сделать свайный фундамент? Крайне важно учитывать все нюансы.

Есть еще один вариант обвязки – он применяется для того, чтобы соединить буронабивные сваи и монолитную наземную часть. Обе части конструкции соединяются с помощью арматуры. Все стержни необходимо связать при помощи проволоки по заранее выбранной схеме.

Свайный фундамент под дом и его виды

Свайный фундамент под дом подразделяется на несколько видов в зависимости от материала, способа передачи нагрузки и конструкции.

По материалу:

• Деревянные. Для опор используются бревна. Данный вид свай в настоящее время встречается редко. На их замену пришли более прочные материалы.
• Металлические. Бывают двух видов – забивные и винтовые. Винтовые сваи внешне похожи на шурупы, которые вкручивают в грунт. Забивные представляют из себя отрезки различных видов металлопроката. Например, рельса или швеллера. Они обладают следующими преимуществами: высокая прочность, способность пластично изгибаться, сохраняя при этом несущие способности. Существенный недостаток – это склонность к коррозии, что сокращает их срок службы.
• Железобетонные. Подразделяются на забивные и набивные. Первые изготавливают на производстве, обладают устойчивостью ко всем нагрузкам. Вторые производятся на площадке путем заполнения опалубки, помещенной в скважину, бетоном плотных марок.

По способу передачи нагрузки:

• Сваи-стойки. Это опоры, которые находятся в контакте с твердыми слоями грунта. Углубляются до плотных слоев грунта.
• Висячие сваи. Без опоры в нижней части ствола, используют частичную опору на грунт.

По конструкции:

• Забивные. Стержень с заостренным наконечником, забиваются в грунт до твердых пород.
• Набивные. Изготавливаются самостоятельно, но имеют меньшую несущую способность. Бетонная отливка в скважину.
• Винтовые. Представляет из себя трубу с острым концом и спиралеобразными лопастями. В основном используются для вспомогательных сооружений.

Важно!!!

Все виды свай эффективно работают на проблемных грунтах.

Виды свай

Свайно-ленточный фундамент: плюсы и минусы.

Достаточно распространенный вид фундамента, который также имеет свои специфические особенности.

Преимущества ленточных свайных фундаментов:

• можно возводить на участках со сложным рельефом;
• оперативность (минимальное количество оборудования и человеческих ресурсов, задействованных при возведении конструкции); способность выдерживать небольшие удары и движения по земле;
• сваи можно изготовить самостоятельно, используя только имеющийся в наличии материал;
• скорость строительства.

Недостатки ленточного фундамента:

• необходимость детальных геодезических измерений;
• индивидуальный расчет длины, толщины и глубины каждой стойки;
• невозможность создания подвала;
• обязательные работы по утеплению недр;
• используется исключительно для строительства малоэтажных домов (максимум три этажа).

В настоящее время стоимость любых строительных работ значительно выросла. Поэтому многие домовладельцы решают проблему возведения фундамента самостоятельно и с применением всевозможных подручных средств.

Свайный фундамент под дом и его устройство

Основная работа по созданию свайного фундамента – это погружение стволов в грунт. От этого этапа зависит устойчивость и прочность всей конструкции.

При установке важно следить, чтобы не происходило срывов или других проблем, в противном случае это ставит под угрозу прочность всей конструкции. Любые отклонения в ходе работ означают несоблюдение технологий, недостаточное или некачественное геологическое обследование земли, а возможно и низкое качество свай.

Следующий этап – это создание ростверка. Он также должен отвечать всем требованиям. В зависимости от материала изготовления и характеристик будущего дома будет зависть технология создания ростверка. Для небольших и легких построек ростверк изготавливается из древесины. Если же в создании конструкции используют металлические сваи, то и ростверк создают из металла. Для железобетонных свай ростверк отливают из бетона, похожая технология используется при изготовлении ленточного фундамента.

Важно!

Эти два этапа возведения свайного фундамента должны выполняться под присмотром грамотного специалиста, или в идеале опытными строителями. Есть риск возникновения нарушений технологии или отклонения от расчетных параметров, что должно быть вовремя замечено и исправлено для избежания проблем в дальнейшем. А не подготовленный человек не всегда это может заметить.

Пример как выглядит устройство фундамента

Стековый фундамент: плюсы и минусы.

Использование решетчатой ​​основы имеет как положительные, так и отрицательные стороны.

Преимущества такого фундамента:

• позволяет строительство практически на любом типе грунта;
• повышенная стабильность;
• повышенная грузоподъемность (позволяет удерживать крыши и стены с очень большим удельным весом);
• соотношение цены и качества (нет необходимости использовать готовое решение, можно сделать самому);
• прочность основания дает возможность всей конструкции осесть в случае усадки грунта; не требует специальной подготовки строительной площадки (снижение затрат за счет сокращения трудоемких работ);
• обеспечение естественной вентиляции всей нижней плоскости конструкции (снижается влажность, устраняется конденсат);
• безопасность (снижается риск затопления в случае наводнения);
• скорость строительства; высокая скорость строительства.

Важно! Возведение фундамента на сваях требует аккуратности в расчетах и ​​соблюдения технологии строительства. При перегрузке по тоннажу опоры велик риск разрушения здания в будущем.

Недостатки свайно-ростверкового фундамента:

• невозможность возведения свайно-ростверкового фундамента на каменистых грунтах; трудоемкость монтажа фундамента при горизонтальном перемещении грунта;
• довольно высокая цена свайно-ростверкового фундамента, которая намного выше стоимости других вариантов;
• невозможность построить цокольное или цокольное помещение (такой тип фундамента используется исключительно для легких и средних конструкций);
• точность расчетов (погрешности расчета приведут к деформации опор и образованию трещин в доме).
• Заказать расчет свайного фундамента у специалистов недешево. Поэтому общая стоимость работ значительно увеличится.

Как производить расчёт глубины погружения

Исходя из типа свай, определяется их глубина погружения:

• Глубина погружения свай-стоек происходит до залегания плотных грунтов. Здесь все происходит без расчетов, бурим до твердых пород.
• У висячих свай несущая способность, которая изменяется исходя из свойств грунта и длины боковых поверхностей. При увеличении нагрузки, соответственно, увеличивается их длина и глубина погружения.
• Опорой для буронабивных свай служит широкая площадка – подушка. Ее площадь будет зависеть от величины вертикальной нагрузки и сопротивления грунта.
• В зависимости от уровня промерзания грунта будет изменяться глубина погружения винтовых свай. Этот параметр важен для всех типов свай, но остальные и так всегда погружаются гораздо глубже.

Инженерный расчет глубины погружения является сложной задачей и не все специалисты готовы его выполнить. Поэтому рекомендую, как минимум воспользоваться онлайн-калькулятором, а лучше обратиться в специализированную проектную организацию.

Расчет глубины погружения свай в зависимости от их вида

Расчет высоты над землей

Высота верхней линии ростверка определяет высоту свайного фундамента над уровнем земли. Выбор правильной высоты зависит от нескольких факторов:

• величина снежного покрова в зимнее время;
• уровень воды в весеннее время;
• глубина залегания грунтовых вод;
• температурные условия.

В зависимости от этих параметров и делают выбор оптимальной высоты подъема ростверка. В среднем оптимальная высота 30-40 см для обычных оснований и 1,5-1,7 метра при наличии цокольного помещения.

Расчет высоты фундамента над землей

Монтаж своими руками. Пошаговая инструкция

При создании свайно-винтового фундамента под дом последовательность работ имеет строгую очередность.

Свайный фундамент под дом, подготовка

Свайно-винтовой фундамент может быть создан на неровном рельефе, не требующем предварительного выравнивания. Его можно использовать при строительстве на склонах. Подготовительные работы сводятся к очистке участка от кустарников, растений и иных мешающих предметов.

Производим разметку, отмечая места установки свай колышками. На точках установки делаются углубления до 30 см, для облегчения входа лопастей в грунт.

Рекомендую плодородный слой удалять, так как он создает сильное сопротивление из-за наличия корней и прочих препятствий.

Подготовка земли под свайный фундамент

Погружение свай

При наличии мягкого грунта возможен ручной монтаж, в ином случае механическим способом. При ручном погружении максимальный диаметр стволов 8,7 см. Самые часто используемые сваи с диаметром 10,8 см. При машинном способе получается более качественный монтаж свай, сохраняя определенный угол, усилие завинчивания и глубину. Механический способ позволяет работать со сваями до 15,9 см. данного размера хватает для постройки дома достаточно большого размера.

Погружение свай осуществляется на заданную глубину. При достижении нужной величины сцепления с грунтом свая начинает вращаться с большим усилием, или вовсе прекращает вращаться. В таком случае останавливаем вращение, иначе сварка может не выдержать, лопасти отвалятся, и свая не будет выполнять свою задачу.

Внимание!!!

При работе с винтовыми сваями запрещается делать реверс (выкрутить ствол назад). Это приведет к ослаблению сцепления лопастей с грунтом и исключает возможность повторного погружения свае в этом же месте.

Свайный фундамент под дом, обвязка

Итак, установили все сваи, что же дальше? Теперь начинаем процесс подрезки. Подгоняем высоту торчащих свай к одному уровню, образуя ровную горизонтальную поверхность. Для этого используем лазерный уровень с функцией построения плоскостей на нужной высоте и обрезаем трубы.

После процесса подрезки сваи заполняют бетоном, тем самым повышая их прочность.

Дальше производим монтаж ростверка (обвязки) – пояса, который соединяет все сваи в одну систему. Обрезанные сваи накрываем оголовками с горизонтальными площадками, на которые устанавливаются деревянные или металлические балки.

Для фиксации на площадках имеются технологические отверстия под болтовые соединения.

Важно!

Бывают случаи, когда ростверк и обвязка не одно и тоже. Обвязку выполняем ниже уровня монтажа ростверка и соединяем между собой все сваи, получается система схожая на решетку. Используем металлические отрезки швеллера, приваренные к стенкам стволов.

Обвязка

Свайно-винтовой фундамент: плюсы и минусы.

Эта технология известна еще в прошлом веке, поэтому ее достоинства и недостатки изучаются давно.

Преимущества данного фундамента:

• невысокая цена на свайно-винтовой фундамент, который в несколько раз дешевле монолитного или плитного фундамента;
• высокая скорость строительства (нет необходимости выравнивать землю и рыть траншеи); минимальное нарушение структуры почвы;
• отсутствие вибрации (возможность строить постройки рядом с памятниками архитектуры, памятниками, вековыми деревьями);
• рекомендуется для установки на болотистой местности, на краю водоемов (идеальный выбор для строительства причала);
• полная независимость от погодных условий; многократное использование конструкции; монтажные работы выполняются с минимальными затратами (физическими, техническими).

Недостатки свайно-винтового фундамента:

• опоры очень чувствительны к коррозии (при изготовлении используются сплавы железа); хрупкость конструкции;
• невозможность использовать пространство под домом (категорически запрещено строить погреб или подвал).

Схема создания буронабивного основания

Строительство буронабивного фундамента также происходит в строгой последовательности, но является более трудоемким процессом.

Разметка участка

Здесь очищаем площадку от лишних предметов и растительности, при необходимости удаляем верхний слой почвы. Используя колышки, отмечаем точки создания буронабивных свай. Все расстояния тщательно отмечаем согласно проектным данным. При обнаружении любых несоответствий, сразу же исправляем ошибки.

Разметка участка для бурения

Бурение скважин

Следующим действием после разметки идет бурение скважин. Глубину бурения делаем согласно данным в проекте. Можно использовать как ручной бур, так и привлекать спецтехнику.

Армирование

В пробуренную скважину опускают опалубку, используя отрезок пластиковой трубы или трубу, свернутую из рубероида, подходящую по длине и диаметру. Она останется в скважине, выполняя функцию гидроизоляции.

Теперь собираем арматурный каркас. Можно использовать решетку из 4-х вертикальных стержней, соединенных поперечными отрезками гладкой арматуры.

Размеры каркаса должны позволять легко опустить его в скважину, однако не позволять ему там свободно болтаться. Оптимальным расстоянием стержней до стенок скважины считается 3-5 см.

Процесс армирования

Заливка бетона

Используем марки бетона от М200 и выше. Можем использовать как готовый материал, так и приготовить его на месте.

Бетоном заполняем всю скважину и делаем штыкование (длинным стержнем протыкаем бетон, удаляя пузыри воздуха).

Теперь ожидаем, пока бетон наберет конструкционную прочность, обычно это от 20 до 30 дней.

Виды бетона

Обвязка

Обвязка таких скважин представляет из себя ростверк – ж/б ленты. Методика изготовления бетонного ростверка похожа на технологию отливки ленты.

Разница будет только в отсутствии опоры на грунт, поэтому опалубку строим в форме желоба с прочным днищем.

По итогу получается прочный бетонный пояс, находящийся под всеми несущими стенами и соединяющий буронабивные сваи в единую опорную систему.

Пример обвязки

Секционный свайно-винтовой фундамент.

Фото свайно-ростверкового фундамента покажет это намного лучше любого подробного описания. Часто основой опор служат металлические трубы, полые изнутри. Это делает их легче, чем другие типы свай. Их легче загнать на значительную глубину. Для повышения устойчивости внутрь заливается бетон.

Важно! Ростверк в этом случае служит надежным и жестким фундаментом для следующего этапа строительства – кладки стен.

Изготовить можно двумя способами:

Соберите из железобетонных элементов. Залить монолитный скотч.Процесс завинчивания бурового полотна и перекачки жидкого бетона под давлением. Чтобы построить фундамент своими руками, лучше выбрать второй способ – монолитную сетку. Это значительно упростит задачу заливки бетона.

Последовательность действий следующая:

Оставьте небольшое пространство между землей и нижней частью проволочной сетки. Это поможет предотвратить набухание всей конструкции; разметить будущее расположение свай; пробурить скважины и установить сваи; сверху следует уложить опалубку; внутри опалубки монтируется арматурный каркас. Необходимо полностью погрузить его в бетонный раствор. Для этого под самые нижние бруски следует поместить бруски;

Винтовая свая, тщательно защищенная от коррозии, может использоваться повторно.Выступающие из кронштейна стержни должны быть соединены с обоймой, укрепляющей решетку.Это обеспечит основанию большую надежность и прочность; затем решетку можно залить бетоном. Бетонирование выполняется послойно, чтобы избежать образования пузырьков воздуха.

Чтобы правильно выбрать тип фундамента, нужно исходить из примерного веса будущего дома. Фундамент с свайной решеткой имеет довольно большие пределы нагрузок, поэтому он подходит в качестве основания для зданий из газобетона, панельных и каркасных домов.

Не рекомендуется использовать этот тип фундаментов в многоэтажных домах из-за низкой устойчивости к опрокидывающим нагрузкам, возникающим на движущихся грунтах. Оптимальный вариант – использовать свайно-решетчатый фундамент под газобетон.

Важно! Ширина решетки должна немного превышать ширину стен будущей конструкции. Это повысит долговечность постройки.

Технология устройства ростверка

Монтаж ростверка – это создание несущего пояса для стен. Порядок действий при создании следующий:

1. Строим опалубку. Устанавливаем крепкий желоб из дощатых щитов.
2. Для исключения утечек бетона при заливке, внутреннюю поверхность опалубки застилаем слоем рубероида или полиэтилена.
3. Собираем арматурный каркас и размещаем внутри опалубки. Для образования единого каркаса свариваем его с армпоясом скважин.
4. Делаем заливку бетоном с разных точек, равномерно распределяя его по всей опалубке. Этот процесс необходимо выполнить за один раз, без каких-либо перерывов.
5. После заливки ленту накрываем мешковиной и выдерживаем 20-30 дней. Опалубку можно снять раньше, примерно через 10 дней.
6. Готовый ростверк гидроизолируем и переходим к дальнейшему строительству.

Устройство ростверка

Достоинства и недостатки

Фундамент из канализационных ПВХ труб имеет свои плюсы и минусы.

ФКТ отличается от других видов фундаментов рядом достоинств:

1. Лёгкие трубы не вызывают трудностей при транспортировке и складировании.
2. Пластиковые КТ поддаются обработке. Трубы легко разрезают ножовкой и торцовочной электропилой.
3. Монтаж свайного основания происходит вручную, не требуя применения тяжёлой строительной техники.
4. Наземная высота свай способствует постоянному проветриванию подпольного пространства, что не создаёт условий для скопления влаги, образования плесневых и грибковых колоний, не предоставляет убежища вредным насекомым, мышам и крысам.

Наряду с вышеупомянутыми достоинствами следует отметить ряд недостатков:

1. Фундаменты такого типа возводят только под лёгкие здания и сооружения.
2. Заливку бетоном труб можно производить только в тёплое время года. Зимой построить такой фундамент невозможно так, как процесс застывания раствора происходит при положительной температуре окружающего воздуха.
3. Конструкция свайного основания дома исключает устройство подвальных помещений и цокольного этажа.
