Что такое 3D-очки и как их можно сделать своими руками

Многие компании, специализирующиеся на производстве фильмов, выпускают картины в 3D формате. При просмотре такого кино создается трехмерный эффект, поэтому кажется, будто зритель причастен к демонстрируемым событиям. Для просмотра трехмерной картинки требуется специализированная оптика.

Для этого в кинотеатрах выдаются специальные очки. Сейчас имеется возможность купить даже телевизор с функцией 3D. Для просмотра кинокартин дома нужно купить.

Но также их можно смастерить самостоятельно. В статье расскажем,как сделать 3Д-очки своими руками.

Что это такое

В таких очках вместо стандартных линз применяются специальные фильтры, причем для каждого глаза предусмотрен свой свет. Благодаря цветовому кодированию обеспечивается стереоскопическое изображение.

Зрение человека устроено специфическим образом, поэтому даже если соединить две картинки, то будет возникать ощущение просмотра единого изображения.

В кинотеатрах выдаются анаглифные очки, которые оснащаются стеклами разного цвета. Для левого глаза предусмотрен красный светофильтр, а для правого стекло синего оттенка. Такие очки дают возможность просматривать объемную картинку, поэтому создается ощущение, что действие выходит за границы белого экрана.

Именно сопричастность к событиям, происходящим в фильме, считается наиболее значимым преимуществом трехмерных картин. На качество такого эффекта влияет не только технология, по которой создавалось кино, но и инструмент, применяемый для просмотра.

Полезно также почитать: Обзор 3D-сканеров

Вариации детских очков

Всё сделано так быстро, что хочется ещё немного повозиться. В этом случае картонные очки можно украсить рисунком или узорами из разноцветной бумаги. А можно подключить воображение и изготовить нечто невероятное.

Очки-надпись

Обычные окуляры в очках можно заменить буквами «О» и сделать шаблон в виде слова. Нарисуйте две буквы «О» рядышком, соединив перемычкой для переносицы. Справа и слева дорисуйте ещё какие-то буквы. На самом деле, вариантов слов немного: ВООЗ, ВООР, ЛООС, МООР, РООМ. Это фамилии выдающихся, но не очень известных людей. Но можно придумать и свои варианты.

Если хочется употребить какое-то другое слово с большим количеством букв, можете написать его поверх обычного шаблона очков и вырезать. В таких очках надпись окажется сверху на лбу, и это не помешает обзору.

Далее действуем по вышеописанной схеме: вырезаем, склеиваем, присоединяем дужки и украшаем по желанию.

Карнавальные очки

Для новогоднего или другого карнавала подойдут очки-пенсне. Вместо дужек понадобится палочка с неострыми краями, которую можно приклеить к картонной заготовке пистолетным клеем.

Поскольку готовимся к карнавалу, то очки можно сделать в виде маски любого животного или мультяшного персонажа. Над украшением тоже придётся поработать, чтобы очки получились яркими, красочными и привлекательными.

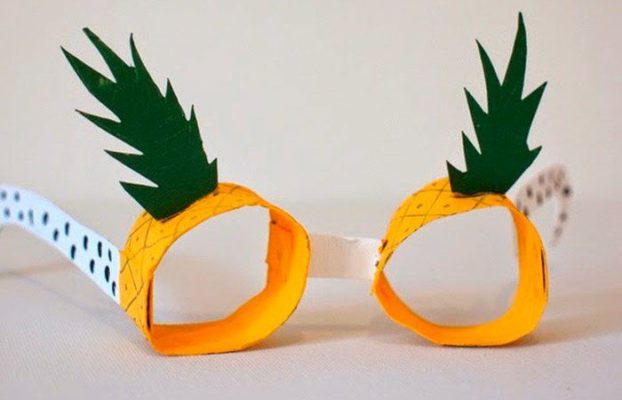

Очки-ананасы

Эту объёмную поделку можно сделать, когда плоские модели очков поднадоели. Вырежьте из жёлтой бумаги две полоски 4 см шириной и 15 см длиной. Ещё одна полосочка такой же ширины, но не более 2 см в длину, понадобится для переносицы. А из белого картона можно вырезать по шаблону дужки. Из зелёной бумаги следует вырезать четыре заготовки, напоминающие листья ананаса.

Жёлтые полоски подогните так, чтобы их ширина стала 1 см, а затем скрутите в кольца и проклейте. Соедините кольца между собой носовой дужкой. Справа и слева к каждому кольцу присоедините ананасовые листочки, предварительно склеив заготовки между собой по две зелёным цветом наружу. Теперь осталось только степлером прикрепить дужки и украсить наши ананасы по желанию.

Чтобы очки держались на глазах у ребёнка и не падали, сзади к дужкам присоедините резинку.

Предназначение

3D-очки требуется для просмотра стереоскопических картин. Для каждого глаза создается свое изображение, которое снято с различных точек, поэтому формируется эффект объема. Видеть трехмерные объекты можно только с помощью бинокулярного зрения, для которого требуется два глаза.

В отдельности каждый глаз видит только двухмерные картинки, а поскольку глаза располагаются на расстоянии друг от друга, то в мозг поступает картинка одного элемента с двух сторон. После обработки полученной информации создается объемная картинка.

Именно принцип бинокулярного зрения используется режиссерами 3D-фильмов. Для съемки одного кадра используется две кинокамеры, которые устанавливаются на небольшом расстоянии друг от друга. Поэтому получается два изображения, из которых формируется стереопара. Но для оптимального просмотра таких фильмов требуются соответствующие инструменты, представленные 3D-очками.

При просмотре фильмов 3D у каждого зрителя возникают положительные эмоции, а также появляются яркие ощущения. Но ученые предупреждают граждан о вреде 3D-очков, причем как для детей, так и для взрослых. После просмотра такого фильма врачи рекомендуют проверить состояние здоровья. Если появляется тошнота, слабость и головокружение, то это говорит о переутомлении. При таких сигналах рекомендуется отказаться от дальнейшего просмотра фильмов в этом формате.

Чертеж Google Cardboard

Для изготовления модного устройства понадобится точный чертёж очков виртуальной реальности, который можно скачать в Интернете, введя в поисковую строку cardboard, VR очки или что-то в этом роде. Таким же способом позже вы сможете найти необходимое приложение для смартфона в магазине для своей платформы.

Шаблон для печати Google Cardboard (A4) Схемы для очков виртуальной реальности из картона, чертежи и рисунки представлены в удобном виде. Всё, что вам необходимо сделать — скачать их в свой компьютер, распечатать все детали на принтере (на обычной бумаге), и затем перенести полученные выкройки на картон. Следуя схеме и используя чертёж, вы получите устройство правильных размеров в нужных пропорциях.

Делаем своими руками в домашних условиях

Если человек приобрел телевизор с функцией 3D, то ему нужно покупать дополнительно очки. Не всегда на такую покупку имеются средства, поэтому допускается сделать их своими руками. Для этого можно пользоваться различными способами.

Очки состоят всего из двух элементов, к которым относится оправа и светофильтры.

Для изготовления корпуса можно пользоваться пластиком или обычным картоном. Форму для линз можно вырезать с помощью файла или бейджика из пластика. Иногда используется упаковка от игрушек или цветная пленка.

Из картона

Самой простой метод создания 3D-очков предполагает использование обычного картона. Для этого выполняются следующие действия:

1. сначала создается выкройка основы, для чего применяется стандартный картон;
2. для этого лист картона складывается пополам, после чего вырезается по контуру;
3. формируется 2 квадрата светодиодов из плотной прозрачной пленки, причем эти элементы должны обладать одинаковыми размерами;
4. заготовка, находящаяся справа, окрашивается в синий цвет с одной стороны и в синий с другой, для чего применяется обычный маркер;
5. левая заготовка окрашивается красным маркером с обеих сторон;
6. для получения прочного изделия пленка оклеивается скотчем;
7. сформированные заготовки приклеиваются к основе из картона.

В результате получается картонная конструкция, обладающая коротким сроком службы, а также пользоваться ею не слишком удобно. Но для просмотра одного фильма в домашних условиях она подходит идеально. При аккуратном обращении она прослужит довольно долго.

Изменение старых очков

Чтобы сделать 3D-очки, можно воспользоваться своими старыми очками. Подойдут даже солнцезащитные изделия. Для этого выполняются следующие этапы:

1. из старой оправы вытаскиваются линзы;
2. по ним делаются заготовки светодиодов, для чего используется плотная пленка, которая вырезается по намеченным линиям;
3. левая линза раскрашивается маркером красного цвета, причем важно работать аккуратно, чтобы не возникало подтеков;
4. правая заготовка раскрашивается синим маркером;
5. полученные формы из пластика аккуратно вставляются в подготовленную оправу.

Полученная конструкция считается удобной и надежной. Даже при длительном использовании не возникает дискомфорта для ушей или глаз. При этом обеспечивается возможность в домашних условиях смотреть фильмы в формате 3D.

Шаблон для создания 3D-очков:

Чертеж очков виртуальной реальности из картона

Как вы уже понимаете, одних материалов и инструментов будет недостаточно для изготовления и тем более сборки целой конструкции. Разумеется, что для этого требуется чертеж либо же попросту шаблонная схема для создания очков виртуальной реальности.

Шаблон для вырезания очков, вы сможете найти ниже. Его легко можно распечатать и затем наклеить на лист картона. Поскольку развернутый вариант очков выходит за пределы обычного альбомного формата (и составляет 3 листа формата А4), то придется на стыках аккуратно и точно совместить все фрагменты.

Чтобы скачать шаблон на компьютер, нужно правой кнопкой мыши нажать на картинку, и после нажать на пункт «Сохранить изображение как».

3 части шаблона

Ниже вы увидите 3 больших картинки, которые нужно будет напечатать, и после наклеить на картон, чтобы все стыки соблюдались.

Готовый результат на картоне

Это конечный результат, который должен у вас получится соединив 3 части листа А4 на картоне.

Вырезанная картонная конструкция

Вот что у нас получилось после того, как мы полностью вырезали картон по чертежу. Внимательно проследите за цифрами, и соедините все части правильно.

Разновидности моделей на рынке

В магазинах предлагается несколько разновидностей 3D-очков, отличающихся внешним видом и принципом создания. К ним относятся:

• Анаглифические. Анаглифическое кодирования изображений считается традиционным. Для создания картинки используется 2 кадра стереопары, которые могут быть черно-белыми или цветными. Эти кадры накладываются друг на друга, причем в одном имеется много красных оттенков, а в другом – синих и зеленых. Очки оснащаются специальными цветными фильтрами, благодаря которым блокируется некоторая часть изображения. Поэтому каждому глазу передается нужный сигнал. Первые такие очки создавались из обычного картона, в который вставлялись светофильтры. К плюсам очков относится доступная цена, а также эффективность использования. Недостатком считается плохая цветопередача, а если слишком долго носить изделия, то из-за силы зрительной инерции в течение длительного времени будут преобладать оттенки красного и синего. Многие зрители отмечают возникновение головных болей и дискомфорта в глазах после просмотра фильма.
• Поляризационные. Они относятся к пассивному классу очков, а также на их производство не тратится много средств. Изделия не нуждаются в специфическом обслуживании или использовании батареек. Фильтры в таких очках могут быть с линейной или циркулярной поляризацией. В первом случае фильтры устанавливаются перпендикулярно друг другу. Во второй разновидности применяются фильтры, обладающие разнонаправленной поляризацией. Эти фильтры разделяют картинку на две стереопары, поэтому для каждого глаза транслируется свое изображение.
• Интерференционные фильтры, которые по-другому называются Infitec. Они представлены методом показа стереокартинки, которая используется в кинотеатрах Dolby 3D. При демонстрации фильма применяется технология интерференционных фильтров. Для каждого глаза создается картинка, в которой отличаются длины волн оттенков. Для просмотра требуются очки, которые фильтруют длины волн, что позволяет видеть стереоизображение. Такие очки считаются очень дорогими по сравнению с другими разновидностями.
• Затворные. Очки данного типа оснащены жидкокристаллическими затворами, закрывающимися по конкретной очередности. При этом используется частота 60 Гц. Изделия обязательно синхронизируются с проектом или экраном, на котором показываются кадры для разных глаз с аналогичной частотой.
• Активные стереоочки XpanD. В них один глаз видит только половину 3D-картинки, но благодаря быстрой смене кадров и инерционности зрения человек видит полноценное изображение. Производители встраивают особый инфракрасный приемник, которому передается сигнал от экрана, что позволяет синхронизировать работу затворов. Основным недостатком таких изделий считается высокая стоимость. Они работают от батареек, а также считаются надежными и долговечными.

При выборе конкретной модели учитывается ее стоимость, особенности работы и предпочтения пользователя. Изделия предлагаются многими крупными компаниями, причем дополнительно отличаются по размеру, поэтому целесообразно примерить их в магазине, чтобы купить подходящий вариант.

Чем заняться в шлеме

После сборки устройства у большинства пользователей возникает закономерный вопрос: как и что смотреть, возможно ли включать игры, и т.д.? Скачав специальное приложение для Android или iOS, вы сможете смотреть фильмы с поддержкой 3D, а также запускать определённые игры.

Для того, чтобы не держать самодельный шлем в руках, можете прикрепить к нему пару удобных ремешков для прочной фиксации на голове. Не забывайте и о надёжном закреплении в устройстве смартфона — картонную крышку, в которую он вставляется, следует снабдить двусторонними липучками для одежды, кнопками или другими фиксаторами.

Где купить и столько стоят

Приобрести 3D-очки можно в разных торговых организациях, к которым относятся магазины техники или онлайн-магазины. Многие кинотеатры самостоятельно продают различные виды очков, а иногда предоставляют их в прокат или предлагают бесплатно на период просмотра фильма.

Стоимость изделия зависит от его вида и конструкции. Самые недорогие модели стоят около 800 руб., а также можно найти очки, работающие от батареек или аккумулятора, причем их стоимость варьируется от 3 до 12 тыс. руб. Существуют даже дизайнерские модели, отличающиеся необычным внешним видом и высокой стоимостью.

Полезно также почитать: Как сделать 3D-принтер своими руками

Какие материалы нужны

Многие спрашивают, можно ли из бумаги сделать полноценные очки виртуальной реальности? В принципе да, если эта бумага будет очень плотной. Лучше для таких целей запастись нормальным картоном, если вы делаете прибор не на пару недель. Для того, чтобы девайс выглядел более-менее эстетично, используйте двусторонний картон — с одной стороны обычный матовый, с другой — белый глянцевый.

Шлем виртуальной реальности своими руками изготовить несложно. Для этого понадобятся следующие материалы:

• плотный качественный картон
• острый канцелярский нож
• клей
• круглые линзы для прибора виртуальной реальности (лучше заказать на Алиэкспресс)
• липучки или другие крепления для картона

Детали лучше вырезать именно канцелярским ножом, так как ножницами сложно работать с плотным картоном без образования рваных краев.

Виртуальные очки из картона прослужат гораздо дольше, если материал будет плотным и однородным. Из гофрокартона не рекомендуется делать шлем, так как он со временем начнет расслаиваться и быстрее придет в негодность.

Как сделать очки из бумаги и картона

Перед началом изготовления поделок нужно подготовить рабочий стол и собрать все нужные принадлежности и инструменты. Рабочее место должно иметь хорошее освещение, удобное кресло и свободное пространство для выполнения работы.

Поэтапная сборка очков виртуальной реальности

VR-очки – мечта многих детей. Их можно сделать своими руками из обычного картона. При этом самодельные модели не уступают по функциональности покупные аналогам. В них также можно смотреть 3Д фильмы и играть в игры.

Для работы потребуется:

• прочный гофрокартон;
• острый канцелярский нож;
• линейка;
• пистолет с силиконовым стержнем;
• пластиковая прозрачная бутылка;
• шприц с иглой.

Мастер-класс по изготовлению ВР-очков:

1. Из пластиковой бутылки вырезать 4 одинаковых кружка диаметром 25 мм и склеить их попарно, залив по окружности силиконовым клеем.
2. С помощью шприца наполнить полученные линзы водой. Заклеить силиконовым клеем образовавшееся отверстие.
3. Начертить и вырезать 2 картонных прямоугольника размером 15 см на 8 см с прорезями для линз.
4. Установить линзы между 2 деталями и закрепить конструкцию клеем.
5. В нижней части сделать прорезь для носа. Погрешности деталей из картона можно исправить, если заполнить образовавшиеся зазоры силиконовым клеем.
6. Из картона вырезать нижнюю основу для очков с полукруглым вырезом для лица. Длина детали равна 16 см, а ширина — 11 см.
7. Вырезать 2 прямоугольных детали размером 11 см на 8 см приклеить их по бокам основания короткой стороной вниз.
8. Приклеить деталь с линзами на передний край основания очков, совместив вырезы для носа на обеих деталях.
9. С обратной стороны основания очков силиконовым клеем укрепить заднюю стенку с прорезью для камеры.
10. Между очками с линзами и задней стенкой по бокам приклеить 2 узкие картонные детали.
11. Посередине установить деталь со срезанным углом.
12. Сверху закрыть конструкцию прямоугольной деталью с полукруглым вырезом, повторяющим контуры нижнего основания.
13. Для использования очков виртуальной реальности нужно включить на смартфоне видео или игру в специальном формате и установить телефон в прорезь в задней части.

При изготовления VR-очков линзы из пластиковой бутылки можно заменить на настоящие, имеющие диаметр 25 мм и 5-7 кратное увеличение.

Оригами простых очков

Модель «like a boss» в стиле оригами можно сделать за 5 минут из обычного листа формата А4. Такие очки не получиться носить на лице, поскольку они не имеют прорези для глаз. Но с помощью них можно создавать образы для кукол и игрушек.

Вывод

Ознакомившись с тем, как сделать вр очки, вы заметите, что это достаточно простая процедура. Сложнее всего разработать оправу для очков, но в конечном итоге вы будете довольны сделанной работой.

Дорогие читатели спасибо, что дочитали или пролистали статью до конца. Пожалуйста поделитесь статьей в соц. сетях. Мы стараемся для вас. Нам это придаст дополнительной мотивации.

HTSСпецВидео / Телефоны и планшеты / Бумага и картон / Домашние самоделки Добавлен 1

комментарий Новости из мира виртуальной реальностиОчки виртуальной реальности позволяют владельцам переместиться в абсолютно другой мир – трехмерный. Такие очки стоят немалых денег, однако мы предлагаем не спешить с походом в магазин или заказывать их в интернет магазинах, поскольку такие очки можно изготовить в домашних условиях.Первым делом предлагаем посвятить несколько минут просмотру авторского видеороликаЧто же нам понадобится:— смартфон, работающий на ОС Android;- две линзы;- ручка;- линейка;- картонная коробка;- ножницы.Перед началом изготовления отметим, что линзы советуем использовать от старого ненужного фонарика. Уточним также, что картон нужно выбирать плотным, чтобы он мог держать массу смартфона.Начнем с вырезания всех необходимых деталей с картонной коробки. В рисунке, который представляем ниже, можно увидеть схему картонных заготовок, по которой можно подготовить все детали.До того, как приступить к вырезанию деталей, нужно их начертить на картоне. Для этого будем использовать линейку и ручку.Когда все чертежи готовы, можно приступать к их вырезанию при помощи ножниц. По словам автора, если нечаянно вы нарезали какую-то деталь неправильно или неточно, то погрешность можно исправить при помощи клеевого пистолета.После того, как мы вырезали все детали, нужно все это собрать в одну конструкцию. Для большего удобства и устойчивости конструкции, можно дополнительно соединить все детали клеевым пистолетом.Теперь необходимо в отдельный кусок картона вставить две линзы. Для этого на куске картона нужно сделать два отверстия. В принципе, если отверстия получились чуть меньше диаметра линз, то это можно считать плюсом, поскольку в таком случае линзы будут вставляться в картон очень плотным образом.Но в любом случае можно зафиксировать линзы парой капелек горячего клея.Можно отлучиться на время и начать скачивать на смартфон приложение «Cardboard», демо версию которого можно скачать на Play Market-е. В принципе, в просторах сети можно найти уже взломанную полную версию приложения.Пока приложение качается, можно продолжить изготовление очков. Вставляем картон с линзами в очки. После этого можно сказать, что наши очки готовы.Остается всего лишь зайти в приложение на смартфоне, выбрать любой режим, вставить смартфон в очки и наслаждаться трехмерной виртуальной реальностью.При желании можно усовершенствовать очки, добавив липучки для лучшей фиксации смартфона в них, а также добавить крепления для комфортного ношения очков на голове. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Люблю ребят из Google. Молодцы они. Правильно поставленные просветленные мозги и хорошая мотивация иногда способны выжать из человека совершенно гениальные идеи. Простые как 3 копейки и в то же время совершенно сногсшибательные. Примером такой гениальной сногсшибательной идеи несомненно являются очки виртуальной реальности Google Cardboard.

Все гениальное просто — кусок правильно согнутого картона, две копеечные линзы, смартфон с большим экраном и набором датчиков — вот вам и очки виртуальной реальности. Учитывая, что у многих людей такой смартфон уже в кармане, цена вопроса встает всего в 150 рублей и 2 часа свободного времени на сборку-склейку.

Казалось бы — как-то простенько… Но работает! Да еще как! Игры в 3D, фильмы в 3D, обучающие приложения и виртуальные путешествия — пожалуйста! Простотой, гениальностью подхода и ценой вопроса гугловцы заткнули за пояс всех разработчиков всяких там Oculus Rift’ов и прочее. Та же виртуальная реальность, только почти бесплатно. Пусть выглядит неказисто, но зато работает. А внешний вид, при желании, может быть и пластмассово-вылизанным, достаточно посмотреть на знаменитом китайском сайте — вариантов-аналогов масса, ценник от 700 рублей и далее, с разным функционалом, регулировками и дырками для воздуха…

Для очков подойдет любой смартфон на Android 4.1 Jelly Bean и выше, iOS 7 и выше или Windows Phone 7.0 и выше, с диагональю экрана не менее 4,5 дюймов. В смартфоне должны быть следующие датчики: гироскоп, акселерометр, магнитомер (цифровой компас). ВАЖНО! Гироскоп и акселлерометр необходимы для работы большинства приложений, иначе можно будет только смотреть 3D-фильмы. Оценить виртуальную реальность без гироскопа и акселерометра невозможно.

Рекомендую всем, у кого в наличии имеется такой смартфон попробовать эту штуку. Поверьте, это здорово. Для тех, кто не хочет заморачиваться с картоном и ножницами, могу порекомендовать купить готовый Google Cardboard на aliexpress.com. Тем же, кто легких путей не ищет — милости просим сюда, я расскажу как можно сделать такую штуку быстро и без подводных камней.

На текущий момент существует 2 версии Google Cardboard. Как собрать вторую версию я расскажу чуть позже, в отдельном посте, сейчас же речь пойдет о самой простой в изготовлении — первой версии. Google, как настоящая корпорация добра, не поскупилась и выложила в общий доступ всю информацию по этому изобретению.

Итак, что нам понадобится для изготовления сего замечательного устройства:

1. Лист твердого картона. Лучше всего использовать микрогофрокартон, который вовсю применяется для изготовления коробок, тары, упаковок и т.п. Выглядит он так:

Лично я использовал картонку, из которой хитрыми манипуляциями сгибается канцелярский короб для бумаг. Этот короб продается в канцтоварах именно в виде плоского картонного листа (из нее предлагается сгибать короб самостоятельно). Картон хороший, около 2 мм толщиной (толще брать не рекомендую), превосходно режется канцелярским ножом и гнется без особых трудностей. Вот как он выглядит:

Однако можно использовать любую упаковку, хоть от пиццы. Хорошо подходит коробка от материнской платы, например. Главное, чтобы картон был плотный, и не толстый (2-3 мм максимум), иначе начнутся проблемы с размерами.

2. Шаблон для вырезанияочков, распечатанный на обычной канцелярской бумаге формата А4 (понадобится 3 листа). Данный шаблон можно найти на просторах интернета, либо скачать здесь: . Этот pdf-файлик печатается на любом лазерном принтере, детали вырезаются ножницами и наклеиваются на лист гофрокартона. Поскольку несобранный Google Cardboard длиннее листа А4, шаблон разрезан так, что разрезанные части нужно наложить друг на друга при склейке. Эти части отмечены кружком с цифрой. Накладывать надо светлый (незакрашенный) кружок на закрашенный с той же цифрой и следить за совпадением линий.

3. Линзы в количестве 2х штук. Это самый сложный момент. Параметры линз такие: асферические, диаметр 25 мм, фокусное расстояние 45 мм. Сложность момента состоит именно в том, где такие линзы взять. Рассмотрим варианты:

1. aliexpress.com — лучший вариант по цене, но длительный по времени. Для своих вторых очков я заказывал там, пришли через 19 дней, это рекорд скорости, ибо обычно все тянется месяц-два-три. Если этот вариант вас устраивает — ищите там «google cardboard lens»
2. Поиск того же в русском сегменте интернета. По скорости будет быстрее китая, но цена будет выше.
3. Магазины «Оптика» вашего города. Да, там тоже можно поискать. Вероятно, это самый дорогой вариант, не знаю, не пробовал. Продавцы в оптике не поймут, если вы скажете «линзы асферические, диаметр 25 мм, фокусное расстояние 45 мм». Им надо говорить по-другому. Поскольку они все измеряют в диоптриях, вам нужно будет спрашивать именно линзы с диоптриями. Сейчас мы их посчитаем: есть формула F=1/D, где F — фокусное расстояние в метрах, а D — оптическая сила линзы в диоптриях. Таким образом D = 1/F = 1/0,045 = 22,2222. В общем, нужно спрашивать линзы «+22 диоптрий». Если таковые найдутся, то их можно обточить там же до нужного диаметра, либо, диаметром побольше, но тогда и шаблон надо будет слегка изменить.
4. Магазины канцтоваров. В нем ищем подходящие по размеру лупы (т.е. увеличительные стекла), чем выше кратность, тем лучше. 10-кратные линзы должны подойти. Данный вариант самый ненадежный, ибо трудно найти 2 одинаковых лупы да еще так, чтобы они подошли по фокусному расстоянию. Однако, именно этот вариант был первым, который я попробовал
5. Различного рода бинокли, детские игрушки, объективы, подзорные трубы, мужички-старьевщики на рынках, в общем, ищем где можем.

Идеологически верным являются первые 3 варианта, ибо они подразумевают точное совпадение с конструкцией, предложенной Google. Остальные варианты дают линзы неточные, поэтому потребуют изменения конструкции самих очков. Нагляднее показать на рисунке:

Из этой картинки следует, что чем больше фокусное расстояние, тем дальше нужно отодвигать смартфон от линзы. Таким образом, если вам достались не родные линзы, вносите изменения в конструкцию. Именно это мне и пришлось сделать в первый раз, когда я купил линзы в канцтоварах. Это несложно, я опишу подробности в следующем посте, целиком посвященному моему первому варианту Google Cardboard.

Что делать если фокусное расстояние ваших линз неизвестно? Два пути: либо делать конструкцию изначально с регулировкой расстояния от линзы до смартфона, как сделал я в своем первом варианте, либо измерить. Измерить фокусное расстояние можно простым дедовским способом:

Выжигали в детстве стеклышком? Во-во, то же самое. Берем линзу и фокусируем солнце в маленькую точку на поверхности. Расстояние от поверхности до линзы равно фокусному. Поверхность должна быть перпендикулярна оптической оси.

Итак, про линзы пока все.

4. Магнитики. Данный пункт для начала необязательный. В конструкции используется 2 магнита, которые работают как кнопка. Один магнит, круглый плоский, обычный, из ферромагнетика, вставляется внутрь конструкции, второй, кольцеобразный неодимовый, лепится снаружи и удерживается там магнитным полем внутреннего магнита:

Магнитик обведен красным кружком

Для того, чтобы управлять виртуальной реальностью и используется это недокнопка. Когда нам нужно как-то воздействовать на виртуальный мир, мы должны сдвинуть внешний магнитик пальцем вниз и вернуть его назад. Смартфон должен обладать магнитометром (должен быть встроенный компас, грубо говоря), чтобы отловить изменение магнитного поля и воспринять его как нажатие на кнопку.

Сразу говорю — бредовая идея и в самом гугле это поняли, потому вторая версия очков имеет уже механическую кнопку, но об этом — в соответствующем посте. Пока же скажу, что обойтись можно и без этих магнитиков, тем более, что работает эта идея так себе — люди жалуются на то, что не все смартфоны корректно улавливают изменения магнитного поля этой квазикнопки, а у некоторых смартфонов вообще нет магнитометра.

В общем, оставляю это на ваше усмотрение, я себе магнитики не ставил. Когда мой первый вариант заработал, я сделал механическую кнопку.

5. Одежные липучки. Ну, тут все просто — идем в ателье и покупаем там застежку-липучку, продаются в виде ленты, метражом, цена сущие копейки.

6. Канцелярский нож и двусторонний скотч.

Процесс пошел!

2. Вырезаем детали, делаем необходимые прорези

3. Собираем. Для облегчения сборки прикладываю видео:
